Manuel de réparation de la Toyota Prius 2018: Depose

Manuel de réparation de la Toyota Prius 2018 / Interieur du vehicule / Systemes De Retenue Supplementaire / Capteur D'airbag Avant / Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées ou remplacées lors de la dépose/repose du capteur d'airbag avant, sont indiquées ci-dessous.

Procédure nécessaire après le remplacement/la dépose/la repose des pièces

Pièce de remplacement ou procédure

Procédures nécessaires

Effets / Ne fonctionne pas une fois effectué(e)

Lien

Débrancher le câble de la borne négative de la batterie auxiliaire

Mémoriser l'angle mort de braquage

Système d'alerte de sortie de bande de circulation (avec commande de direction)

Système de sonar de détection de distance intelligent

Système de guidage au stationnement perfectionné simple

Système de sécurité préventive

Initialiser la serrure de la porte de coffre

Système de verrouillage centralisé des portes

CONSEIL:

PROCEDURE

1. MESURES DE PRECAUTION

ATTENTION:

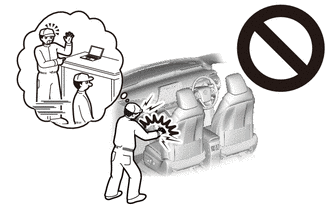

Veiller à lire attentivement les Mesures de précaution avant de procéder à l'entretien.

Cliquer ici

REMARQUE:

Après avoir mis le contacteur d'alimentation en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Par conséquent, veiller à lire les mesures de précaution concernant le débranchement du câble de la borne négative (-) de la batterie auxiliaire avant de poursuivre le travail.

Cliquer ici

2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE

ATTENTION:

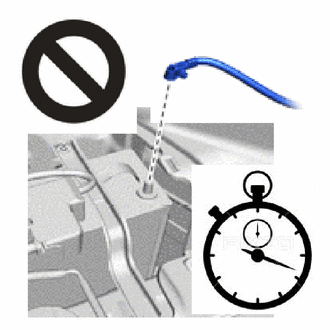

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS.

REMARQUE:

Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.

Cliquer ici

3. DEPOSER LE CAPTEUR D'AIRBAG AVANT

(a) S'assurer que le contacteur d'alimentation est en position OFF.

(b) S'assurer que le câble est débranché de la borne négative (-) de la batterie auxiliaire.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS.

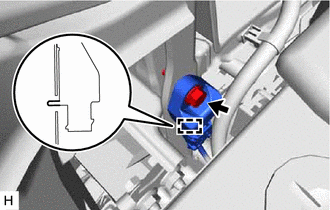

(c) Déposer le boulon et détacher le capteur d'airbag avant.

REMARQUE:

Desserrer le boulon tout en maintenant le capteur d'airbag avant car la goupille (butée) du capteur d'airbag avant est fragile.

(d) Débrancher le connecteur pour déposer le capteur d'airbag avant.

REMARQUE:

Lors du débranchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

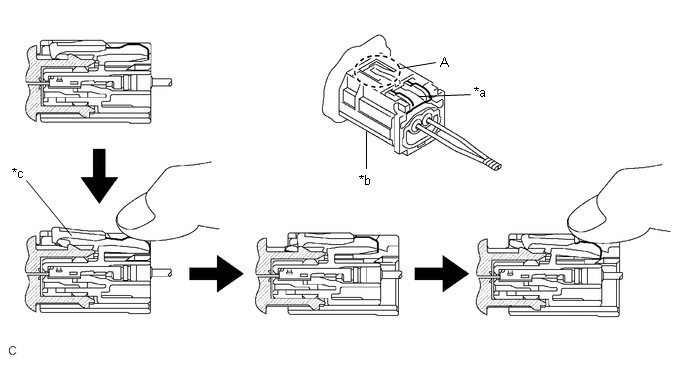

(1) Pousser sur le verrouillage du boîtier blanc et faire coulisser le CPA jaune. (A ce stade, le connecteur ne peut être débranché.)

*a

Verrouillage du boîtier blanc

*b

CPA jaune

*c

Le connecteur est déverrouillé

-

-

(2) Pousser à nouveau sur le verrouillage du boîtier (blanc) et débrancher le connecteur.

REMARQUE:

Ne pas appuyer sur la partie (A) indiquée sur le schéma lors du débranchement du connecteur.

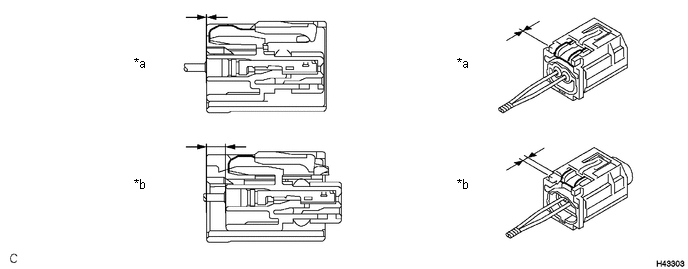

(e) Après avoir débranché le connecteur, s'assurer que la position du verrouillage de boîtier blanc est comme indiqué sur le schéma.

*a

Incorrect(e)

*b

Correct(e)
