Manuel de réparation de la Toyota Prius 2018: Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont étédéposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble d'airbag du passager intégré au tableau de bord sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces|
Pièce de remplacement ou procédure |
Procédures nécessaires | Effets / Ne fonctionne pas une fois effectué(e) |
Lien |
|---|---|---|---|
| Débrancher le câble de la borne négative de la batterie auxiliaire |
Mémoriser l'angle mort de braquage | Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
Système de sonar de détection de distance intelligent | |||
|
Système de guidage au stationnement perfectionné simple | |||
|
Système de sécurité préventive | |||
|
Initialiser la serrure de la porte de coffre |
Système de verrouillage centralisé des portes |
|
PROCEDURE
1. MESURES DE PRECAUTION
ATTENTION:
Veiller à lire attentivement les Mesures de précaution avant de procéder à l'entretien.
Cliquer ici
REMARQUE:
Après avoir mis le contacteur d'alimentation en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Par conséquent, veiller à lire les mesures de précaution concernant le débranchement du câble de la borne négative (-) de la batterie auxiliaire avant de poursuivre le travail.
Cliquer ici
2. DEPOSER L'ENSEMBLE D'ECLAIRAGE DE BOITE A GANTS
Cliquer ici
3. DEBRANCHER LE CABLE DE TABLEAU DE BORD N° 2
(a) S'assurer que le contacteur d'alimentation est en position OFF.
(b) S'assurer que le câble est débranché de la borne négative (-) de la batterie auxiliaire.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS.
| (c) Faire glisser le coulisseau pour relâcher le verrouillage puis débrancher le connecteur. REMARQUE: Lors du débranchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag. |
|
4. DEPOSER LE SOUS-ENSEMBLE INFERIEUR DU TABLEAU DE BORD
Cliquer ici
5. DEPOSER L'ENSEMBLE D'AIRBAG AVANT DU PASSAGER
ATTENTION:
Lors du stockage de l'ensemble d'airbag de tableau de bord côté passager, veiller à ce que le côté déploiement de l'airbag soit vers le haut.
 |
Côté déploiement |
| (a) Déposer les 2 vis. |
|

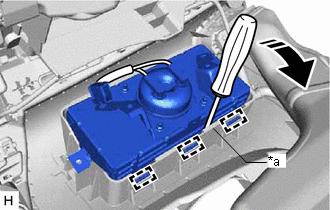

| (b) A l'aide d'un tournevis, faire levier sur le dispositif de retenue de trappe d'airbag du passager pour libérer les 3 crochets comme indiqué sur le schéma. REMARQUE: Veiller à ne pas endommager la surface de déploiement de l'ensemble d'airbag de tableau de bord côté passager. |
|
| (c) Libérer les 3 crochets pour déposer l'ensemble d'airbag de tableau de bord côté passager du sous-ensemble de tableau de bord inférieur. |
|
6. DEPOSER LE CABLE DE TABLEAU DE BORD N° 2
| (a) Libérer l'attache. |
|
(b) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les 2 verrouillages de connecteur d'airbag.
(c) Débrancher les 2 connecteurs d'airbag pour déposer le câble de tableau de bord n° 2 de l'ensemble d'airbag de tableau de bord côté passager avant.
REMARQUE:
Lors du débranchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.
Verification Sur Vehicule
VERIFICATION SUR VEHICULE MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION: Veiller à suivre correctement les procédures de dépose et de repose pour l'ensemble d'airbag de tableau de bord côt ...
Repose
REPOSE PROCEDURE 1. REPOSER LE CABLE DE TABLEAU DE BORD N° 2
(a) Brancher les 2 connecteurs d'airbag du câble de tableau de bord n° 2 à l'ensemble d'airbag de tableau de bord côté passager ...
