Manuel de réparation de la Toyota Prius 2018: Circuit de l'avertisseur sonore de contrôle de dérapage (C1A4A)

Manuel de réparation de la Toyota Prius 2018 / Interieur du vehicule / Action Preventive / Systeme De Securite Preventive / Circuit de l'avertisseur sonore de contrôle de dérapage (C1A4A)

DESCRIPTION

L'ensemble d'ECU d'aide à la conduite actionne l'alarme à action préventive en envoyant un signal de demande sonore au avertisseur sonore de contrôle de dérapage.

Si l'ensemble d'ECU d'aide à la conduite détecte un dysfonctionnement dans le circuit d'avertisseur sonore de contrôle de dérapage, il enregistre le DTC C1A4A.

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

C1A4A

Circuit de l'avertisseur sonore de contrôle de dérapage

Lorsque le contacteur d'alimentation est en position ON (IG) et que l'alarme de sécurité préventive fonctionne, l'une des conditions suivantes est remplie:

  • Un signal de demande de signal sonore est envoyé à l'avertisseur sonore de contrôle de dérapage, mais le signal sonore ne retentit pas pendant 1 seconde minimum.
  • Un signal de demande de signal sonore n'est pas envoyé à l'avertisseur sonore de contrôle de dérapage, mais le signal sonore retentit pendant 1 seconde minimum.
  • Skid control buzzer
  • Ensemble d'ECU d'aide à la conduite
  • Faisceau de câbles ou connecteur

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

PROCEDURE

1.

RECHERCHER DES DTC (SYSTEME DE SECURITE PREVENTIVE)

(a) Supprimer les DTC.

Cliquer ici

Body Electrical > Pre-Collision 2 > Clear DTCs

(b) Effectuer l'Active Test en suivant les indications du Techstream.

Cliquer ici

REMARQUE:

Effectuer l'Active Test pendant au moins 1 seconde.

CONSEIL:

Le fait d'effectuer l'Active Test pendant 1 seconde minimum entraîne l'enregistrement du DTC C1A4A si les conditions de détection de DTC sont réunies.

Body Electrical > Pre-Collision 2 > Active Test

Affichage du tester

Objet de la mesure

Plage de commande

Note de diagnostic

PCS Crash Alarm Buzzer

Skid control buzzer

ON / OFF

Test possible avec le contacteur d'alimentation en position ON (IG), véhicule à l'arrêt

Body Electrical > Pre-Collision 2 > Active Test

Affichage du tester

PCS Crash Alarm Buzzer

(c) Vérifier les DTC.

Cliquer ici

Body Electrical > Pre-Collision 2 > Trouble Codes

Résultat:

Résultat

Passer au point

Le DTC C1A4A n'est pas émis

A

Le DTC C1A4A est émis

B

A

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION

B

2.

VERIFIER LA TENSION DE LA BORNE

(a) Débrancher le connecteur F41 de l'avertisseur sonore de contrôle de dérapage.

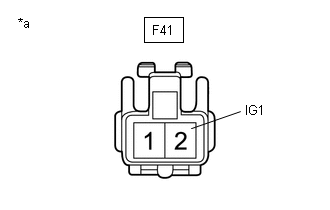

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'avertisseur sonore de contrôle de dérapage)

(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

F41-2 (IG1) - Masse de carrosserie

Contacteur d'alimentation en position ON (IG)

11 à 14 V

Contacteur d'alimentation en position OFF

En dessous de 1 V

(c) Raccorder le connecteur F41 de l'avertisseur sonore de contrôle de dérapage.

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR (SIGNAL SONORE DE CONTROLE DE DERAPAGE - BATTERIE AUXILIAIRE)

OK

3.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SIGNAL SONORE DE CONTROLE DE DERAPAGE - ENSEMBLE D'ECU D'AIDE A LA CONDUITE)

(a) Débrancher le connecteur F41 de l'avertisseur sonore de contrôle de dérapage.

(b) Débrancher le connecteur F40 de l'ensemble d'ECU d'aide à la conduite.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

F41-1 (BZ) - F40-3 (BZ)

En permanence

En dessous de 1 Ω

F41-1 (BZ) ou F40-3 (BZ) - Masse de carrosserie

En permanence

10 kΩ minimum

(d) Brancher le connecteur F40 de l'ensemble d'ECU d'aide à la conduite.

(e) Raccorder le connecteur F41 de l'avertisseur sonore de contrôle de dérapage.

OK

PASSER AU POINT 6

INCORRECT

4.

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR (SIGNAL SONORE DE CONTROLE DE DERAPAGE - ENSEMBLE D'ECU D'AIDE A LA CONDUITE)

(a) Réparer ou remplacer le faisceau de câbles ou le connecteur.

SUIVANT

5.

RECHERCHER DES DTC (SYSTEME DE SECURITE PREVENTIVE)

(a) Supprimer les DTC.

Cliquer ici

Body Electrical > Pre-Collision 2 > Clear DTCs

(b) Effectuer l'Active Test en suivant les indications du Techstream.

Cliquer ici

REMARQUE:

Effectuer l'Active Test pendant au moins 1 seconde.

CONSEIL:

Le fait d'effectuer l'Active Test pendant 1 seconde minimum entraîne l'enregistrement du DTC C1A4A si les conditions de détection de DTC sont réunies.

Body Electrical > Pre-Collision 2 > Active Test

Affichage du tester

Objet de la mesure

Plage de commande

Note de diagnostic

PCS Crash Alarm Buzzer

Skid control buzzer

ON / OFF

Test possible avec le contacteur d'alimentation en position ON (IG), véhicule à l'arrêt

Body Electrical > Pre-Collision 2 > Active Test

Affichage du tester

PCS Crash Alarm Buzzer

(c) Vérifier les DTC.

Cliquer ici

Body Electrical > Pre-Collision 2 > Trouble Codes

Résultat:

Résultat

Passer au point

Le DTC C1A4A n'est pas émis

A

Le DTC C1A4A est émis

B

A

FIN

B

6.

VERIFIER LE SIGNAL SONORE DE CONTROLE DE DERAPAGE (CONFIRMER LE FONCTIONNEMENT DU SIGNAL SONORE)

(a) Mettre le contacteur d'alimentation en position ON (IG).

(b) Vérifier si l'avertisseur sonore de contrôle de dérapage retentit.

Résultat:

Résultat

Passer au point

L'avertisseur sonore de contrôle de dérapage ne retentit pas lorsque le contacteur d'alimentation est en position ON (IG).

A

L'avertisseur sonore de contrôle de dérapage retentit en continu lorsque le contacteur d'alimentation est en position ON (IG)

B

B

PASSER AU POINT 8

A

7.

VERIFIER LE SIGNAL SONORE DE CONTROLE DE DERAPAGE (VERIFICATION D'UNITE)

(a) Déposer l'avertisseur sonore de contrôle de dérapage.

Cliquer ici

(b) Vérifier l'avertisseur sonore de contrôle de dérapage.

Cliquer ici

Résultat:

Résultat

Passer au point

L'avertisseur sonore de contrôle de dérapage présente une anomalie

A

L'avertisseur sonore de contrôle de dérapage est normal

B

B

PASSER AU POINT 9

A

8.

REMPLACER L'AVERTISSEUR SONORE DE CONTROLE DE DERAPAGE

(a) Remplacer l'avertisseur sonore de contrôle de dérapage.

Cliquer ici

SUIVANT

9.

RECHERCHER DES DTC (SYSTEME DE SECURITE PREVENTIVE)

(a) Supprimer les DTC.

Cliquer ici

Body Electrical > Pre-Collision 2 > Clear DTCs

(b) Effectuer l'Active Test en suivant les indications du Techstream.

Cliquer ici

REMARQUE:

Effectuer l'Active Test pendant au moins 1 seconde.

CONSEIL:

Le fait d'effectuer l'Active Test pendant 1 seconde minimum entraîne l'enregistrement du DTC C1A4A si les conditions de détection de DTC sont réunies.

Body Electrical > Pre-Collision 2 > Active Test

Affichage du tester

Objet de la mesure

Plage de commande

Note de diagnostic

PCS Crash Alarm Buzzer

Skid control buzzer

ON / OFF

Test possible avec le contacteur d'alimentation en position ON (IG), véhicule à l'arrêt

Body Electrical > Pre-Collision 2 > Active Test

Affichage du tester

PCS Crash Alarm Buzzer

(c) Vérifier les DTC.

Cliquer ici

Body Electrical > Pre-Collision 2 > Trouble Codes

Résultat:

Résultat

Passer au point

Le DTC C1A4A n'est pas émis

A

Le DTC C1A4A est émis

B

A

FIN

B

REMPLACER L'ENSEMBLE D'ECU D'AIDE A LA CONDUITE
