Manuel de réparation de la Toyota Prius 2018: Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont étédéposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble d'airbag rideau sont indiquées ci-dessous.

Procédure nécessaire après le remplacement/la dépose/la repose des pièces

Pièce de remplacement ou procédure

Procédures nécessaires

Effets / Ne fonctionne pas une fois effectué(e)

Lien

Débrancher le câble de la borne négative de la batterie auxiliaire

Mémoriser l'angle mort de braquage

Système d'alerte de sortie de bande de circulation (avec commande de direction)

Système de sonar de détection de distance intelligent

Système de guidage au stationnement perfectionné simple

Système de sécurité préventive

Initialiser la serrure de la porte de coffre

Système de verrouillage centralisé des portes

CONSEIL:

PROCEDURE

1. MESURES DE PRECAUTION

ATTENTION:

Veiller à lire attentivement les Mesures de précaution avant de procéder à l'entretien.

Cliquer ici

REMARQUE:

Après avoir mis le contacteur d'alimentation en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Par conséquent, veiller à lire les mesures de précaution concernant le débranchement du câble de la borne négative (-) de la batterie auxiliaire avant de poursuivre le travail.

Cliquer ici

2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS.

REMARQUE:

Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.

Cliquer ici

3. DEPOSER L'ENSEMBLE DE CIEL DE TOIT

Cliquer ici

4. DEPOSER L'ENSEMBLE D'AIRBAG RIDEAU

ATTENTION:

Lors de l'enregistrement de l'ensemble d'airbag rideau, veiller à ce que le côté déploiement d'airbag soit orienté vers le haut.

Côté déploiement

REMARQUE:

Lors de la dépose de l'ensemble d'airbag rideau, demander de l'aide pour le maintenir afin d'éviter qu'il se plie.

(a) S'assurer que le contacteur d'alimentation est en position OFF.

(b) S'assurer que le câble est débranché de la borne négative (-) de la batterie auxiliaire.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS.

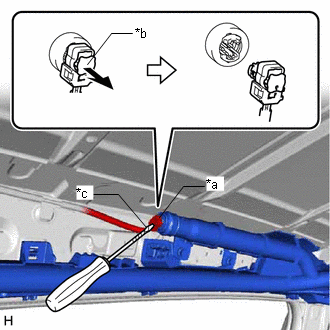

(c) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer le verrouillage de connecteur d'airbag et débrancher le connecteur d'airbag.

REMARQUE:

Lors du débranchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

*a

Connecteur d'airbag

*b

Verrouillage de connecteur d'airbag

*c

Ruban adhésif de protection

(d) A l'aide d'une pince à bec fin, déposer les 6 goupilles des 6 agrafes (A).

REMARQUE:

Veiller à ne pas endommager les goupilles.

*1

Goupille

*2

Entretoise

*a

Agrafe (A)

*b

Agrafe (B)

*c

Emplacement de l'entretoise

-

-

(e) A l'aide de 2 tournevis, libérer les 2 griffes de chaque agrafe (A) et détacher les 6 agrafes (A) de la caisse du véhicule comme indiqué sur le schéma.

CONSEIL:

Détacher les 6 agrafes (A) et l'ensemble d'airbag rideau de la caisse du véhicule comme une unité.

(f) Libérer les 3 agrafes (B).

(g) Tout en maintenant l'ensemble d'airbag rideau, déposer les 3 boulons et l'ensemble d'airbag rideau.

(h) Retirer les 6 agrafes (A), les 2 entretoises de l'ensemble d'airbag rideau.
