Manuel de réparation de la Toyota Prius 2018: Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. REPOSER L'ENSEMBLE D'AIRBAG RIDEAU
REMARQUE:
Lors de la repose de l'ensemble d'airbag rideau, demander de l'aide pour le maintenir afin d'éviter qu'il se plie.
(a) S'assurer que le contacteur d'alimentation est en position OFF.
(b) S'assurer que le câble est débranché de la borne négative (-) de la batterie auxiliaire.
ATTENTION:

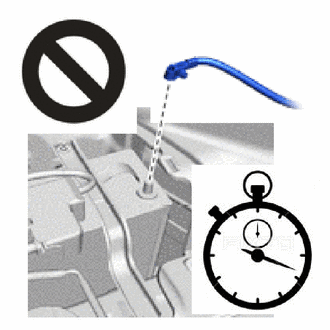

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS.

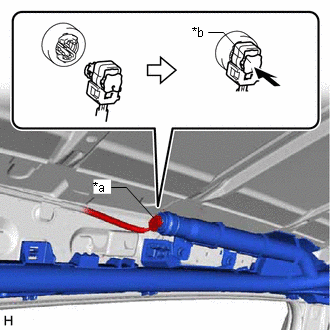

| (c) Brancher le connecteur d'airbag. REMARQUE: Lors du branchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag. |
|
(d) Pousser le verrouillage de connecteur d'airbag pour reposer le connecteur d'airbag.

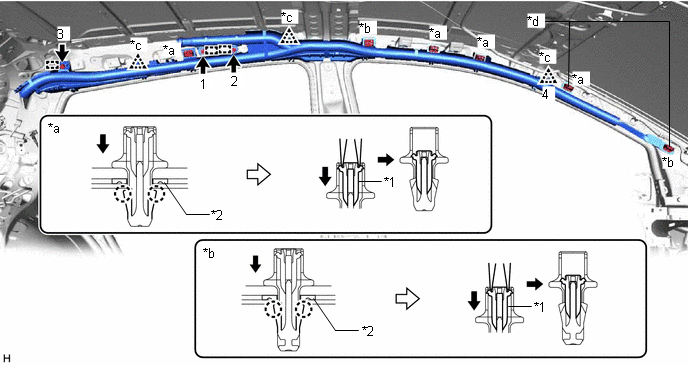

(e) Introduire les 3 crochets afin de reposer provisoirement l'ensemble d'airbag rideau.
|
*1 | Goupille | *2 |
Entretoise |
| *a |
Agrafe (A) | *b |
Agrafe (B) |
|
*c | Agrafe (C) |
*d | Emplacement de l'entretoise |
(f) Poser 3 boulons neufs et engager l'agrafe (C) dans l'ordre indiqué sur le schéma.
Torque:
9,8 N·m {100 kgf·cm, 87 in·lbf}
REMARQUE:
Ne pas tordre l'ensemble d'airbag rideau lors de sa mise en place.
(g) Reposer l'ensemble d'airbag rideau avec 2 entretoises neuves, 4 agrafes neuves (A) avec goupilles et de 2 agrafes neuves (B) avec goupilles, puis engager les 2 agrafes (C).
REMARQUE:
Ne pas tordre l'ensemble d'airbag rideau lors de sa mise en place.
CONSEIL:
Engager les 2 griffes pour poser chaque agrafe neuve (A) et (B).
(h) A l'aide d'une pince à bec fin, enfoncer les 4 goupilles dans les 4 agrafes (A) et les 2 agrafes (B).
REMARQUE:
- Veiller à ne pas endommager les goupilles.
- S'assurer que les goupilles des agrafes (A) et (B) sont fermement enfoncées.
2. REPOSER L'ENSEMBLE DE CIEL DE TOIT
Cliquer ici
3. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE
REMARQUE:
Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.
Cliquer ici
4. EFFECTUER LA VERIFICATION DU SYSTEME DE DIAGNOSTIC
Cliquer ici
5. VERIFIER LE TEMOIN SRS
Cliquer ici
