Manuel de réparation de la Toyota Prius 2018: Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de la barre stabilisatrice avant sont indiquées ci-dessous.

Procédures nécessaires après le remplacement / la dépose / la repose des pièces

Pièce remplacée ou procédure effectuée

Procédure nécessaire

Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées

Lien

Réglage de la géométrie des roues avant

  1. Supprimer les données de calibrage du point zéro.
  2. Effectuer le calibrage du point zéro du capteur d'embardée et d'accélération.
  • Les DTC sont enregistrés
  • Le témoin ABS s'allume
  • Le témoin de frein / jaune (dysfonctionnement mineur) s'allume
  • Le témoin de dérapage s'allume
  • VSC désactivé ou défectueux

Suspension, pneus, etc.

(La hauteur du véhicule est modifiée suite à un remplacement de la suspension ou des pneus)

  • Angle de détection de capteur à ultrasons
  • Enregistrement de l'angle de détection du capteur à ultrasons
  • Système de sonar de détection de distance intelligent
  • Système de guidage au stationnement perfectionné simple

PROCEDURE

1. DEPOSER LE SOUS-ENSEMBLE DE TRAVERSE DE SUSPENSION AVANT

Cliquer ici

2. DEPOSER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE AVANT GAUCHE

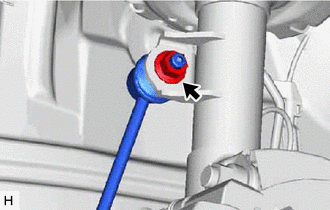

(a) Déposer l'écrou et l'ensemble de biellette de barre stabilisatrice avant gauche de l'ensemble d'amortisseur avant.

REMARQUE:

Veiller à ne pas endommager le soufflet du joint à rotule.

CONSEIL:

Si le joint à rotule tourne en même temps que l'écrou, maintenir le goujon fileté avec une clé à douille à six pans de 6 mm.

3. DEPOSER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE AVANT DROITE

CONSEIL:

Procéder de la même manière que pour le côté gauche.

4. DEPOSER L'ENSEMBLE DE TRINGLERIE DE DIRECTION

Cliquer ici

5. DEPOSER LE SUPPORT DE BARRE STABILISATRICE AVANT GAUCHE N° 1

(a) Déposer les 2 boulons et le support de barre stabilisatrice avant gauche du sous-ensemble de traverse de suspension avant.

6. DEPOSER LE SUPPORT DE BARRE STABILISATRICE AVANT DROIT N° 1

CONSEIL:

Procéder de la même manière que pour le côté gauche.

7. DEPOSER LA BARRE STABILISATRICE AVANT

(a) Déposer la barre stabilisatrice avant avec les 2 douilles de barre stabilisatrice avant du sous-ensemble de traverse de suspension avant.

8. DEPOSER LA DOUILLE DE BARRE STABILISATRICE AVANT GAUCHE

(a) Déposer la douille de barre stabilisatrice avant gauche de la barre stabilisatrice avant.

9. DEPOSER LA DOUILLE DE BARRE STABILISATRICE AVANT DROITE

CONSEIL:

Procéder de la même manière que pour le côté gauche.
