Manuel de réparation de la Toyota Prius 2018: Depose
DEPOSE
PROCEDURE
1. DEPOSER LA ROUE AVANT DROITE
Cliquer ici
2. DEPOSER LA DOUBLURE D'AILE AVANT DROITE

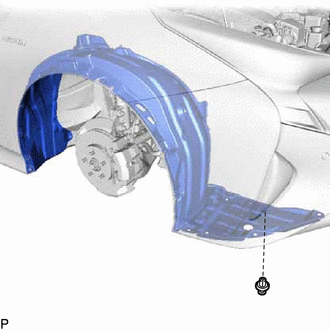

| (a) Déposer les 3 vis. |
|
| (b) Déposer les 5 vis et l'oeillet. |
|
| (c) A l'aide d'un tournevis, faire tourner chaque goupille de 90 degrés et déposer les 2 agrafes de fixation de goupille. |
|
(d) pour véhicules tout terrain:
| (1) Déposer l'agrafe. |
|
| (e) Déposer les 9 agrafes et la doublure d'aile avant droite. |
|
3. VIDANGER LE LIQUIDE DE LAVE-GLACE
(a) sans essuie-glace arrière:
| (1) Débrancher la durite de lave-glace de l'ensemble de moteur et de pompe de lave-glace avant et vidanger le liquide de lave-glace. CONSEIL: Récupérer le liquide de lave-glace dans un récipient. |
|
(b) avec essuie-glace arrière:
| (1) Débrancher la durite de lave-glace arrière de l'ensemble de moteur et de pompe de lave-glace avant et vidanger le liquide de lave-glace. CONSEIL: Récupérer le liquide de lave-glace dans un récipient. |
|
4. DEPOSER L'ENSEMBLE DE POMPE ET DE MOTEUR DE LAVE-GLACE AVANT
(a) sans essuie-glace arrière:
(1) Débrancher le connecteur.
 |
Déposer dans ce sens |
(2) Reposer l'ensemble de moteur et de pompe de lave-glace avant comme indiqué sur le schéma.
(b) avec essuie-glace arrière:
(1) Débrancher la durite de lave-glace.
|
|
Déposer dans ce sens |
(2) Débrancher le connecteur.
(3) Reposer l'ensemble de moteur et de pompe de lave-glace avant comme indiqué sur le schéma.
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*A pour véhicules tout terrain
- -
*1 DOUBLURE D'AILE AVANT DROITE
*2 ENSEMBLE DE POMPE ET DE MOTEUR DE LAVE-GLACE AVANT ...
Verification
VERIFICATION PROCEDURE 1. VERIFIER L'ENSEMBLE DE POMPE ET DE MOTEUR DE LAVE-GLACE AVANT
(a) Pour le lave-glace avant: (1) Déposer le récipient de lave-glace.
(2) Débrancher le connecteur ...
