REPOSE

PROCEDURE

1. REPOSER LA THERMISTANCE DE REFROIDISSEUR N° 1

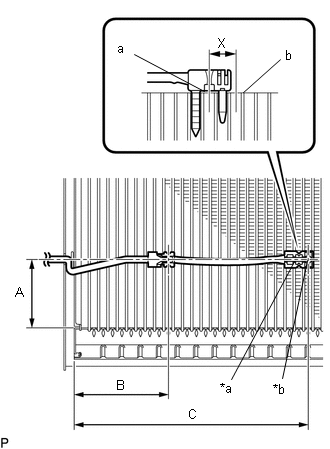

(a) Reposer la thermistance de refroidisseur n° 1 comme indiqué sur le schéma.

Position de pose:

Pièce

Longueur

A

50,0 mm (1,97 po)

B

67,9 mm (2,67 po)

C

168,3 mm (6,63 po)

REMARQUE:

  • Veiller à n'insérer la thermistance de refroidisseur n° 1 qu'une seule fois, toute réinsertion dans la même position l'empêchant d'être solidement arrimée.
  • En cas de réutilisation du sous-ensemble d'évaporateur de refroidisseur n° 1, introduire la thermistance de refroidisseur n° 1 dans une rangée après celle précédemment utilisée (X sur le schéma).
  • Après la réinsertion de la thermistance de refroidisseur n° 1, ne pas exercer une force excessive sur le câble.
  • Introduire directement la thermistance de refroidisseur n° 1 jusqu'à ce que le bord du boîtier en plastique "a" entre en contact avec le sous-ensemble d'évaporateur de refroidisseur n° 1 "b".

*a

Partie fixe

*b

Partie sensible

2. REPOSER LE SOUS-ENSEMBLE D'EVAPORATEUR DE REFROIDISSEUR N° 1

Cliquer ici

3. REPOSER LE DETENDEUR DE REFROIDISSEUR

Cliquer ici

4. REPOSER LE SOUS-ENSEMBLE DE BLOC DE CHAUFFE

Cliquer ici

5. REPOSER L'ATTACHE DE CHAUFFAGE

Cliquer ici

6. REPOSER L'Å’ILLET DE CHAUFFAGE

Cliquer ici

7. REPOSER LE SOUS-ENSEMBLE DE SERVO DE VOLET DE RADIATEUR DE CLIMATISATION N° 2

Cliquer ici

8. REPOSER L'ENSEMBLE DE FAISCEAU DE CABLES DE CLIMATISATION

Cliquer ici

9. REPOSER L'ENSEMBLE DE SOUFFLANTE

Cliquer ici
