Manuel de réparation de la Toyota Prius 2018: Eclairage De Courtoisie
Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
|
*1 | ENSEMBLE D'ECLAIRAGE DE COURTOISIE |
*2 | AMPOULE D'ECLAIRAGE DE COURTOISIE |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. DEPOSER L'ENSEMBLE D'ECLAIRAGE DE COURTOISIE
| (a) A l'aide d'un extracteur de moulure, libérer la griffe. |
|

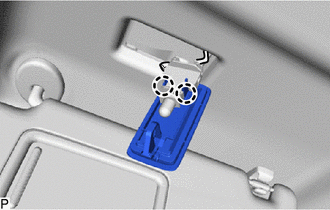

| (b) Libérer les 2 griffes pour déposer l'ensemble d'éclairage de courtoisie du support d'ampoule. |
|
2. DEPOSER L'AMPOULE DE L'ECLAIRAGE DE COURTOISIE
(a) Déposer l'ampoule d'éclairage de courtoisie du support d'ampoule comme indiqué sur le schéma.
 |
Déposer dans ce sens |
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. REPOSER L'AMPOULE D'ECLAIRAGE DE COURTOISIE
(a) Reposer l'ampoule d'éclairage de courtoisie sur le support d'ampoule comme indiqué sur le schéma.
 |
Poser dans ce sens |
2. REPOSER L'ENSEMBLE D'ECLAIRAGE DE COURTOISIE
| (a) Engager les 2 griffes pour reposer l'ensemble d'éclairage de courtoisie sur le support d'ampoule. |
|
| (b) Engager la griffe pour reposer l'ensemble d'éclairage de courtoisie. |
|
Eclairage De Compartiment A Bagages
Pieces ConstitutivesPIECES CONSTITUTIVES SCHEMA
*1 AMPOULE D'ECLAIRAGE DE COMPARTIMENT A BAGAGES
*2 ENSEMBLE D'ECLAIRAGE DE COMPARTIMENT A BAGAGES N° 1
*3 SHADE
* ...
Eclairage De Plancher
Pieces ConstitutivesPIECES CONSTITUTIVES SCHEMA
*A pour côté conducteur
*B pour côté passager avant
*1 SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1
...
