Manuel de réparation de la Toyota Prius 2018: Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES

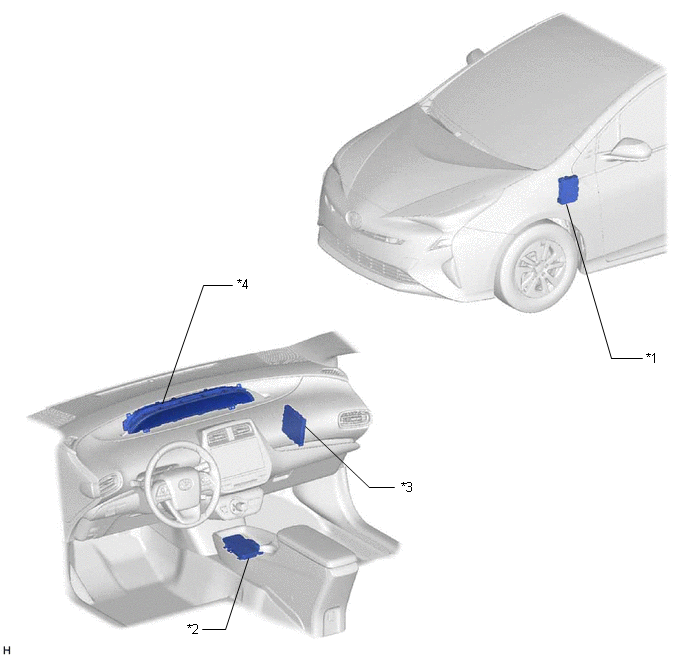

SCHEMA
|
*1 | ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - FUSIBLE ECU-ACC - FUSIBLE PANEL - FUSIBLE ECU-DCC N° 2 |
*2 | ENSEMBLE DE SUPPORT DE CHARGEUR SANS FIL DE MOBILE |
|
*3 | ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
*4 | ENSEMBLE DE COMBINE D'INSTRUMENTS - PLAQUE DE CIRCUIT DE COMBINE D'INSTRUMENTS |
Mesures De Precaution
MESURES DE PRECAUTION MESURES DE PRECAUTION RELATIVES AU DEBRANCHEMENT DU CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE
REMARQUE: Lors
du débranchement du câble de la borne négative (-) ...
Schema Du Systeme
SCHEMA DU SYSTEME
...
