Manuel de réparation de la Toyota Prius 2018: Emplacement Des Pieces Constitutives

EMPLACEMENT DES PIECES CONSTITUTIVES

SCHEMA

*1

ENSEMBLE DE RETROVISEUR EXTERIEUR GAUCHE

*2

ENSEMBLE DE RETROVISEUR EXTERIEUR DROIT

*3

ENSEMBLE DE SERVOFREIN AVEC MAITRE-CYLINDRE

- ECU DE CONTROLE DE DERAPAGE

*4

SIGNAL SONORE RCTA (SIGNAL SONORE DE CONTROLE D'ANGLE MORT)

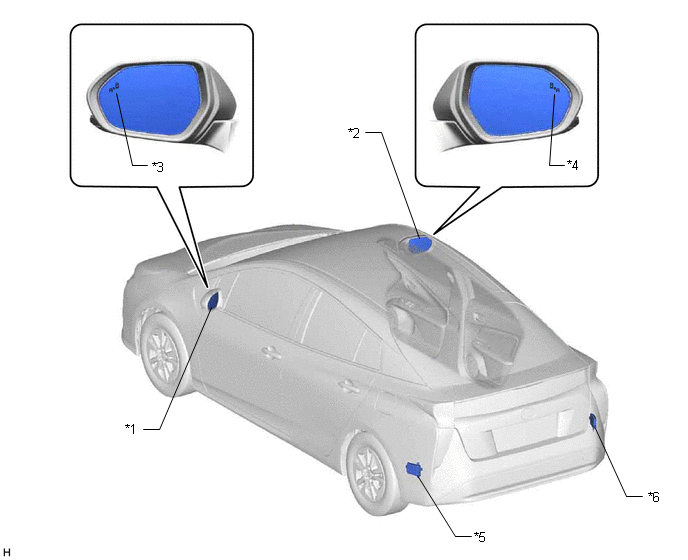

SCHEMA

*1

RETROVISEUR EXTERIEUR GAUCHE

*2

RETROVISEUR EXTERIEUR DROIT

*3

TEMOIN DE RETROVISEUR EXTERIEUR GAUCHE

*4

TEMOIN DE RETROVISEUR EXTERIEUR DROIT

*5

CAPTEUR DE MONITEUR D'ANGLE MORT GAUCHE (PRINCIPAL)

*6

CAPTEUR DE MONITEUR D'ANGLE MORT DROIT (AUXILIAIRE)

SCHEMA

*1

ENSEMBLE DE CONTACTEUR AU VOLANT

*2

CAPTEUR D'ANGLE DE BRAQUAGE

*3

ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD

- FUSIBLE ECU-IG1 N° 4

*4

ENSEMBLE DE COMBINE D'INSTRUMENTS

- PLAQUE DE CIRCUIT DE COMBINE D'INSTRUMENTS

- ECRAN MULTIFONCTION

*5

ENSEMBLE D'ECU DE COMMANDE DE VEHICULE HYBRIDE

*6

ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)

*7

DLC3

-

-
