Manuel de réparation de la Toyota Prius 2018: Gouttiere De Toit

Pieces Constitutives

PIECES CONSTITUTIVES

SCHEMA

*1

GOUTTIERE CENTRALE DE TOIT

*2

AGRAFE DE GOUTTIERE DE TOIT

Pièce non réutilisable

-

-

Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

PROCEDURE

1. DEPOSER LA GOUTTIERE CENTRALE DE TOIT

(a) Appliquer du ruban adhésif de protection autour de la gouttière centrale de toit.

Ruban adhésif de protection

-

-

(b) A l'aide d'un extracteur de moulure, libérer les 2 agrafes et déposer la gouttière de toit centrale.

REMARQUE:

Repose

REPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

PROCEDURE

1. REPOSER L'AGRAFE DE GOUTTIERE DE TOIT

REMARQUE:

Durant la pose d'agrafes de gouttière de toit neuves, enlever les résidus de ruban adhésif à double face à l'endroit où les agrafes de gouttière de toit seront posées sur la caisse du véhicule, puis nettoyer celle-ci à l'aide d'un solvant sans résidus.

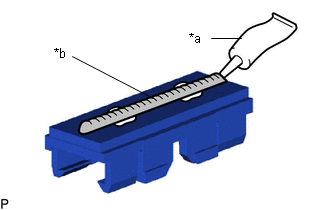

(a) 2 à 3 mm (0,0787 à 0,118 po) Appliquer un cordon de produit adhésif (3M DP-105 ou équivalent) sur chaque nouvelle agrafe de gouttière de pavillon.

CONSEIL:

Force d'adhérence (résistance à la traction): 13,7 MPa (140,0 kgf/cm², 1 987 lb/po²) minimum (à une température de 23°C (73°F)).

*a

Produit adhésif

*b

Cordon de produit adhésif de 2 à 3 mm

(b) Reposer les agrafes de gouttière de toit sur le panneau de toit, comme indiqué sur le schéma. Déterminer les emplacements et appuyer fermement dessus et reposer les agrafes de gouttière de pavillon.

Mesure standard:

Zone

Mesure

Zone

Mesure

A

3,0 à 5,0 mm (0,118 à 0,197 po)

B

1,5 à 2,5 mm (0,0591 à 0,0984 po)

C

3,0 à 5,0 mm (0,118 à 0,197 po)

D

1,4 à 2,4 mm (0,0551 à 0,0945 po)

(c) Reposer la gouttière de toit lorsque 40 minutes minimum se sont écoulées depuis que les agrafes de gouttière de toit ont été fixées.

CONSEIL:

2. REPOSER LA GOUTTIERE CENTRALE DE TOIT

(a) Engager les 2 agrafes pour reposer la gouttière centrale de toit, comme indiqué sur le schéma.

Mesure standard:

Zone

Mesure

Zone

Mesure

A

3,0 mm (0,118 po)

B

4,0 mm (0,157 po)
