Manuel de réparation de la Toyota Prius 2018: L'éclairage des touches du panneau ne fonctionne pas lorsque le contacteur TAIL est en position ON

Manuel de réparation de la Toyota Prius 2018 / Audio Video Telematique / Audio / Video / Systeme Audio Et Video / L'éclairage des touches du panneau ne fonctionne pas lorsque le contacteur TAIL est en position ON

PROCEDURE

1.

VERIFIER LE SIGNAL DU VEHICULE (VERIFICATION DE FONCTIONNEMENT)

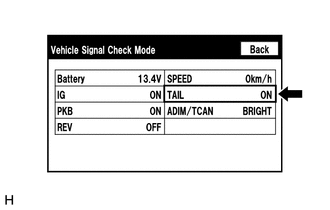

(a) Sélectionner l'écran "Vehicle Signal Check Mode". Se reporter à la Vérification de signal du véhicule dans la Vérification du fonctionnement.

Cliquer ici

(b) S'assurer que l'affichage oscille entre "ON" et "OFF" selon la position du contacteur de commande d'éclairage.

OK:

Contacteur de commande d'éclairage

Affichage

TAIL ou HEAD

ON

OFF

OFF

CONSEIL:

Cet écran est actualisé à chaque seconde. Par conséquent, il est normal que l'affichage soit décalé par rapport au changement de position réel du contacteur.

OK

REMPLACER L'ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE

INCORRECT

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES
