Manuel de réparation de la Toyota Prius 2018: Les émissions radio ne peuvent être captées ou la réception est médiocre

Manuel de réparation de la Toyota Prius 2018 / Audio Video Telematique / Audio / Video / Systeme Audio Et Video / Les émissions radio ne peuvent être captées ou la réception est médiocre

PROCEDURE

1.

VERIFIER L'ENSEMBLE DE RECEPTEUR DE RADIO ET DE SYSTEME D'AFFICHAGE

(a) Vérifier la fonction de recherche automatique des stations radio.

(1) Vérifier la fonction de recherche automatique des stations radio en l'activant.

Résultat:

Résultat

Passer au point

La fonction de recherche automatique des stations ne s'arrête pas.

A

La fonction de recherche automatique des stations s'arrête sur une station.

B

B

REMPLACER L'ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE

A

2.

VERIFIER LES ACCESSOIRES

(a) Vérifier si des pièces constitutives en option susceptibles d'affaiblir la capacité de réception, tels qu'un film pare-soleil ou une antenne de toit, ont été posées.

Résultat:

Résultat

Passer au point

Certains accessoires ne sont pas installés.

A

Certains accessoires ont été posés.

B

REMARQUE:

Ne pas déposer les accessoires sans autorisation écrite du client.

B

DEPOSER LES ACCESSOIRES ET VERIFIER A NOUVEAU (CF. REMARQUE CI-DESSUS)

A

3.

VERIFIER L'ENSEMBLE DE RECEPTEUR DE RADIO ET DE SYSTEME D'AFFICHAGE

(a) Préparation à la vérification

(1) Débrancher le connecteur RA d'ensemble de récepteur de radio et d'affichage.

(b) Vérifier s'il y a des parasites

(1) Mettre le contacteur d'alimentation en position ON (ACC) avec le connecteur d'ensemble de récepteur de radio et de système d'affichage branché.

(2) Mettre l'ensemble de récepteur de radio et de système d'affichage en position ON et passer en mode AM.

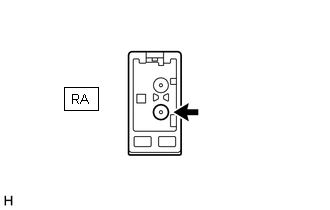

(3) Placer un tournevis, un fil fin ou un objet métallique similaire sur la prise d'antenne de l'ensemble de récepteur de radio et d'affichage et s'assurer que les haut-parleurs émettent du bruit.

OK:

Les haut-parleurs émettent des parasites.

INCORRECT

REMPLACER L'ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE

OK

4.

VERIFIER L'ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE

(a) Débrancher le connecteur RA d'ensemble de récepteur de radio et d'affichage.

(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

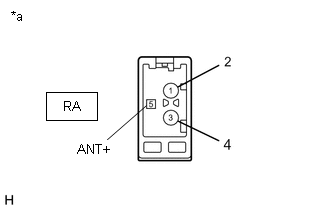

RA-5 (ANT+) - Masse de carrosserie

Contacteur d'alimentation en position ON (ACC)

Contacteur de radio en position ON et FM ou AM sélectionné

11 à 14 V

*a

Pièce constitutive sans faisceau de câbles branché

(ensemble de récepteur de radio et d'affichage)

INCORRECT

REMPLACER L'ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE

OK

5.

REMPLACER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE

(a) Remplacer le sous-ensemble de câble d'antenne et vérifier si les émissions radio sont captées normalement.

Cliquer ici

OK:

Les émissions radio sont correctement captées.

OK

FIN

INCORRECT

6.

REMPLACER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 2

(a) Remplacer le sous-ensemble d'antenne d'amplificateur n° 2 par un élément neuf ou en bon état et vérifier si les émissions radio sont captées normalement.

Cliquer ici

OK:

Les émissions radio sont correctement captées.

OK

FIN

INCORRECT

7.

REMPLACER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 3

(a) Remplacer le sous-ensemble d'antenne d'amplificateur n° 3 par un élément neuf ou en bon état et vérifier si les émissions radio sont captées normalement.

Cliquer ici

OK:

Les émissions radio sont correctement captées.

OK

FIN

INCORRECT

8.

REMPLACER L'ENSEMBLE D'ANTENNE DE TOIT

(a) Remplacer l'ensemble d'antenne de toit par un élément neuf ou en bon état et vérifier si les émissions radio peuvent être captées normalement.

Cliquer ici

OK:

Les émissions radio sont correctement captées.

OK

FIN

INCORRECT

REMPLACER L'ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE
