Manuel de réparation de la Toyota Prius 2018: Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
![](/images/books/1281/B432121C01.png)
*1 | CACHE INTERIEUR DE SUPPORT DE GLISSIERE DE SIEGE AVANT GAUCHE |
*2 | CACHE DE SUPPORT DE GLISSIERE EXTERIEURE DE SIEGE AVANT GAUCHE |
*3 | ENSEMBLE DE SIEGE AVANT GAUCHE |
*4 | ENSEMBLE D'APPUIE-TETE DE SIEGE AVANT |
*5 | CACHE INTERIEUR DE SUPPORT DE GLISSIERE DE SIEGE GAUCHE |
*6 | CACHE EXTERIEUR DE GLISSIERE DE SIEGE GAUCHE |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
- | - |
SCHEMA
![](/images/books/1281/B439790C01.png)
*1 | ENSEMBLE INTERIEUR DE SANGLE DE CEINTURE DE SECURITE DE SIEGE AVANT GAUCHE |
*2 | PLAQUE D'ANCRAGE DE CEINTURE DE SECURITE DE SIEGE AVANT |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
- | - |
SCHEMA
![](/images/books/1281/B432122C01_004.png)
*1 | PROTECTION D'ASSISE DE SIEGE AVANT GAUCHE |
*2 | PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT GAUCHE |
*3 | PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT GAUCHE N° 1 |
- | - |

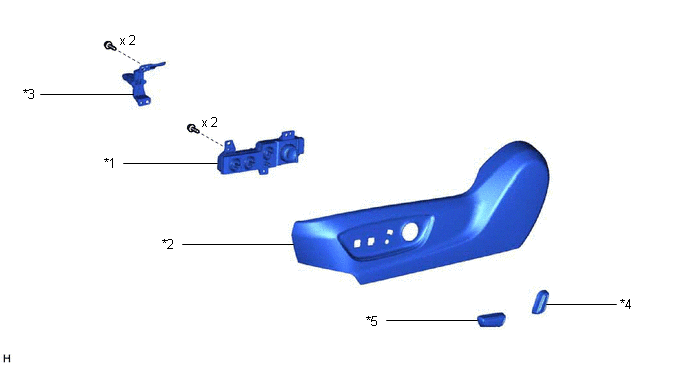

SCHEMA
![](/images/books/1281/B432123C01.png)
*1 | CONTACTEUR DE SIEGE A REGLAGE ELECTRIQUE AVANT GAUCHE |
*2 | PROTECTION D'ASSISE DE SIEGE AVANT GAUCHE |
*3 | SUPPORT LATERAL DE SIEGE AVANT GAUCHE N° 1 |
*4 | BOUTON DE CONTACTEUR D'INCLINAISON DE SIEGE A REGLAGE ELECTRIQUE |
*5 | BOUTON DE CONTACTEUR DE COULISSEMENT ET DE HAUTEUR DE SIEGE A REGLAGE ELECTRIQUE |
- | - |
SCHEMA
![](/images/books/1281/B432124C01_003.png)
*1 | ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
*2 | ENSEMBLE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
- | - |
SCHEMA
![](/images/books/1281/B432125C01.png)
*1 | SUPPORT D'APPUIE-TETE DE SIEGE AVANT |
*2 | HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE |
SCHEMA
![](/images/books/1281/B432126C02.png)
*1 | ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT GAUCHE |
*2 | HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
*3 | REMBOURRAGE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
*4 | ATTACHE D'ETIQUETTE |
● | Pièce non réutilisable |
- | - |
SCHEMA
![](/images/books/1281/B432127C01.png)
*1 | ENSEMBLE D'AIRBAG DU SIEGE AVANT GAUCHE |
*2 | ENSEMBLE DE RESSORT DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |
SCHEMA
![](/images/books/1281/B432128C01.png)
*1 | CABLE DE SIEGE AVANT GAUCHE N° 2 |
*2 | PROTECTION DE BORD DE DOSSIER DE SIEGE AVANT |
*3 | CROCHET DE DOSSIER DE SIEGE AVANT |
*4 | ENSEMBLE DE DISPOSITIF DE REGLAGE DE SOUTIEN LOMBAIRE GAUCHE |
*5 | SOUS-ENSEMBLE D'ARMATURE DE DOSSIER DE SIEGE AVANT GAUCHE |
- | - |
SCHEMA
![](/images/books/1281/B432129C01_002.png)
*1 | HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE |
*2 | ENSEMBLE DE RESSORT D'ASSISE DE SIEGE AVANT DE TYPE SEPARE |
SCHEMA
![](/images/books/1281/B432130C02.png)
*1 | ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT GAUCHE |
*2 | HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE |
*3 | REMBOURRAGE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE |
*4 | ATTACHE D'ETIQUETTE |
● | Pièce non réutilisable |
- | - |
SCHEMA
![](/images/books/1281/B432132C01.png)
*1 | SOUS-ENSEMBLE DE RESSORT D'ASSISE DE SIEGE AVANT GAUCHE |
*2 | SUPPORT DE FAISCEAU DE CABLES D'ASSISE DE SIEGE AVANT GAUCHE |
*3 | PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT GAUCHE |
*4 | PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT DROIT |
*5 | PROTECTION D'ASSISE INFERIEURE DE SIEGE GAUCHE N° 1 |
*6 | CABLE DE SIEGE AVANT GAUCHE |
*7 | CACHE INTERIEUR GAUCHE DE DISPOSITIF DE REGLAGE D'INCLINAISON DE SIEGE GAUCHE |
*8 | CACHE INTERIEUR GAUCHE DE DISPOSITIF DE REGLAGE D'INCLINAISON DE SIEGE DROIT |
*9 | ENSEMBLE DE DISPOSITIF DE REGLAGE DE SIEGE AVANT GAUCHE |
- | - |
