Manuel de réparation de la Toyota Prius 2018: Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble de siège avant sont indiquées ci-dessous.

Procédure nécessaire après le remplacement/la dépose/la repose des pièces

Pièce de remplacement ou procédure

Procédures nécessaires

Effets / Ne fonctionne pas une fois effectué(e)

Lien

Débrancher le câble de la borne négative de la batterie auxiliaire

Mémoriser l'angle mort de braquage

Système d'alerte de sortie de bande de circulation (avec commande de direction)

Système de sonar de détection de distance intelligent

Système de guidage au stationnement perfectionné simple

Système de sécurité préventive

Initialiser la serrure de la porte de coffre

Système de verrouillage centralisé des portes

ATTENTION:

REMARQUE:

Si l'ensemble d'airbag de siège avant gauche s'est déployé, remplacer l'ensemble d'airbag de siège avant gauche, le sous-ensemble d'armature de dossier de siège avant gauche, le rembourrage de dossier de siège avant de type séparé et la housse de dossier de siège avant de type séparé par les pièces nécessaires en fonction des dommages causés par la collision.

PROCEDURE

1. MESURES DE PRECAUTION

REMARQUE:

Après avoir mis le contacteur d'alimentation en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Par conséquent, veiller à lire les mesures de précaution concernant le débranchement du câble de la borne négative (-) de la batterie auxiliaire avant de poursuivre le travail.

Cliquer ici

2. DEPOSER L'ENSEMBLE D'APPUIE-TETE DE SIEGE AVANT

(a) Déposer l'ensemble d'appuie-tête de siège avant de l'ensemble de siège avant gauche.

3. DEPOSER LE CACHE DE SUPPORT DE GLISSIERE EXTERIEURE DE SIEGE AVANT GAUCHE

(a) Actionner la glissière et le bouton du contacteur de coulissement vertical du siège et déplacer l'ensemble du siège avant gauche à la position la plus reculée.

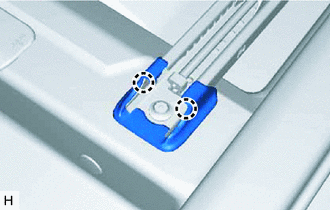

(b) Libérer les 2 griffes pour déposer le cache de support de glissière extérieure de siège avant gauche.

4. DEPOSER LE CACHE INTERIEUR DE SUPPORT DE GLISSIERE DE SIEGE AVANT GAUCHE

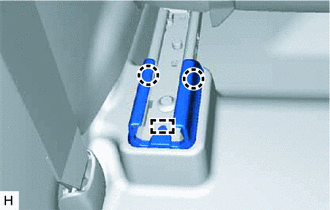

(a) Libérer les 2 griffes pour déposer le cache intérieur de support de glissière de siège avant gauche.

5. DEPOSER LE CACHE EXTERIEUR DE GLISSIERE DE SIEGE GAUCHE

(a) Actionner le bouton de contacteur de coulissement et de siège à réglage électrique en hauteur et déplacer l'ensemble de siège avant gauche dans la position avant maximale.

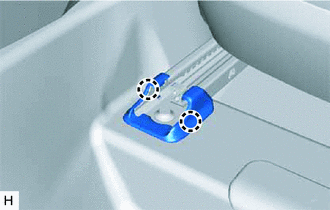

(b) Libérer les 2 griffes et le guide pour déposer le cache extérieur de glissière de siège gauche.

6. DEPOSER LE CACHE INTERIEUR DE SUPPORT DE GLISSIERE DE SIEGE GAUCHE

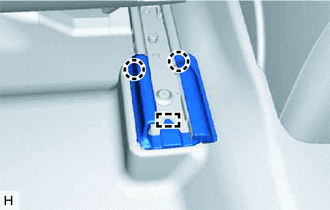

(a) Libérer les 2 griffes et le guide pour déposer le cache intérieur de support de glissière de siège gauche.

7. DEPOSER L'ENSEMBLE DE SIEGE AVANT GAUCHE

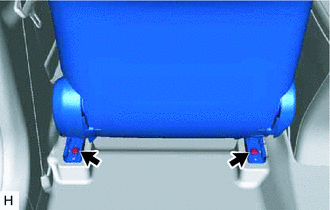

(a) A l'aide d'une clé à douille "TORX" T50, déposer les 2 boulons situés sur la partie arrière de l'ensemble de siège avant gauche.

(b) Actionner la glissière et le bouton du contacteur de coulissement vertical du siège et déplacer l'ensemble du siège avant gauche à la position la plus reculée.

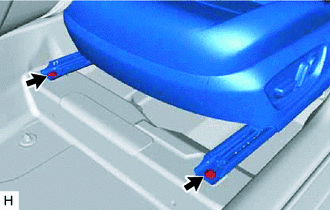

(c) A l'aide d'une clé à douille "TORX" T50, déposer les 2 boulons situés sur la partie avant de l'ensemble de siège avant gauche.

(d) Actionner le bouton de contacteur de coulissement du siège inclinable et déplacer l'arrière du siège à la position verticale.

(e) Actionner la glissière et le bouton du contacteur de coulissement vertical du siège et déplacer l'ensemble du siège avant gauche à la position centrale.

(f) Actionner le bouton de contacteur de coulissement et de siège à réglage électrique en hauteur et déplacer l'ensemble de siège avant gauche dans la position la plus haute.

(g) Débrancher le câble de la borne négative (-) de la batterie auxiliaire.

Cliquer ici

(h) Débrancher le connecteur d'ensemble d'airbag de siège avant gauche sous l'ensemble de siège avant gauche.

REMARQUE:

Lors du débranchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

(1) Pousser sur le verrouillage du boîtier blanc et faire coulisser le CPA jaune. (A ce stade, le connecteur ne peut être débranché.)

*a

Verrouillage du boîtier blanc

*b

CPA jaune

Faire coulisser

(2) Pousser à nouveau sur le verrouillage du boîtier (blanc) et débrancher le connecteur.

REMARQUE:

Ne pas appuyer sur la partie (A) indiquée sur le schéma lors du débranchement du connecteur.

(i) Débrancher chaque connecteur et libérer chaque attache sous l'ensemble de siège avant gauche.

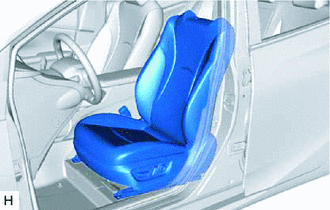

(j) Déposer l'ensemble de siège avant gauche.

REMARQUE:

Veiller à ne pas endommager la carrosserie du véhicule.

Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA *1 CACHE INTERIEUR DE SUPPORT DE GLISSIERE DE SIEGE AVANT GAUCHE *2 CACHE DE SUPPORT DE GLISSIERE EXTERIEURE DE SIEGE AVANT GAUCHE *3 ENSEMBLE ...

Demontage
DEMONTAGE MESURE DE PRECAUTION / REMARQUE / CONSEIL ATTENTION: Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains. PROCEDURE 1. DEPOSER L'ENSEMBLE INTERIEUR D ...
