Manuel de réparation de la Toyota Prius 2018: Demontage

DEMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.

PROCEDURE

1. DEPOSER L'ENSEMBLE INTERIEUR DE SANGLE DE CEINTURE DE SECURITE DE SIEGE AVANT GAUCHE

Cliquer ici

2. DEBRANCHER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

(a) Débrancher l'élastique de la housse de dossier de siège avant de type séparé.

3. DEPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT GAUCHE N° 1

(a) Déposer l'agrafe.

(b) Libérer le guide comme indiqué sur le schéma.

(c) Libérer les 2 griffes comme indiqué sur le schéma.

(d) Libérer les 3 guides pour déposer la protection intérieure d'assise de siège avant gauche n° 1.

4. DEPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT GAUCHE

(a) Libérer les 2 griffes.

(b) Libérer la griffe et les 2 guides.

(c) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer la griffe comme indiqué sur le schéma.

*a

Ruban adhésif de protection

Déposer dans ce sens

(d) Libérer le guide comme indiqué sur le schéma.

Déposer dans ce sens

(e) Débrancher le connecteur du contacteur de siège à réglage électrique avant gauche pour déposer la protection d'assise de siège avant gauche.

5. DEPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT GAUCHE

(a) Libérer les 2 griffes.

(b) Libérer les 2 griffes et les 2 guides pour déposer la protection intérieure d'assise de siège avant gauche, comme indiqué sur le schéma.

Déposer dans ce sens

6. DEPOSER LE BOUTON DE CONTACTEUR DE COULISSEMENT ET DE HAUTEUR DE SIEGE A REGLAGE ELECTRIQUE

(a) A l'aide d'un extracteur de moulure, libérer les 4 griffes pour déposer le bouton de contacteur de hauteur et de coulissement de siège à réglage électrique.

7. DEPOSER LE BOUTON DE CONTACTEUR D'INCLINAISON DE SIEGE A REGLAGE ELECTRIQUE

(a) A l'aide d'un extracteur de moulure, libérer les 4 griffes pour déposer le bouton de contacteur d'inclinaison de siège à réglage électrique.

8. DEPOSER LE SUPPORT LATERAL DE SIEGE AVANT GAUCHE N° 1

(a) Déposer les 2 vis et le support latéral de siège avant gauche n° 1 de la protection d'assise de siège avant gauche.

9. DEPOSER LE CONTACTEUR DE SIEGE A REGLAGE ELECTRIQUE AVANT GAUCHE

Cliquer ici

10. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

(a) Libérer les 2 crochets.

(b) Débrancher le connecteur.

(c) Libérer l'attache.

(d) Débrancher le connecteur de l'ensemble de chauffage de dossier de siège avant gauche.

(e) Libérer l'attache.

(f) Libérer la griffe et les 4 attaches pour détacher le faisceau de câbles d'ensemble d'airbag de siège avant gauche.

CONSEIL:

Libérer les 4 attaches en premier.

(g) Déposer les 4 boulons.

(h) Libérer les 4 guides pour déposer l'ensemble de dossier de siège avant de type séparé de l'ensemble d'assise de siège avant de type séparé.

11. DEPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE AVANT

(a) Libérer les 3 crochets.

(b) Libérer l'attache.

(c) Ouvrir les 2 dispositifs de fixation.

(d) Libérer les 4 griffes et déposer les 2 supports d'appuie-tête de siège avant.

12. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE

(a) Déposer la housse de dossier de siège avant de type séparé avec rembourrage.

13. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

(a) A l'aide d'un tournevis, libérer les 17 griffes et déposer la housse de dossier de siège avant de type séparé du rembourrage de dossier de siège avant de type séparé comme indiqué sur le schéma.

*a

Tournevis

-

-

14. DEPOSER L'ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT GAUCHE

Cliquer ici

15. DEPOSER L'ENSEMBLE D'AIRBAG DE SIEGE AVANT GAUCHE

Cliquer ici

16. DEPOSER L'ENSEMBLE DE DISPOSITIF DE REGLAGE DE SOUTIEN LOMBAIRE GAUCHE

Cliquer ici

17. DEPOSER LA PROTECTION DE BORD DE DOSSIER DE SIEGE AVANT

(a) Déposer les 2 protections de bord de dossier de siège avant de l'ensemble de dispositif de réglage de soutien lombaire gauche.

18. DEPOSER LE CROCHET DE DOSSIER DE SIEGE AVANT

(a) Déposer les 2 crochets de dossier de siège avant du sous-ensemble d'armature de dossier de siège avant gauche.

19. DEPOSER LE CABLE DE SIEGE AVANT GAUCHE N° 2

(a) Débrancher chaque connecteur et libérer chaque attache pour déposer le câble de siège avant gauche n° 2.

20. DEPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE

(a) Débrancher le connecteur.

(b) Libérer l'attache pour détacher le faisceau de câbles de l'ensemble de chauffage d'assise de siège avant gauche.

(c) Libérer les 10 crochets et déposer la housse d'assise de siège avant de type séparé avec rembourrage.

21. DEPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE

(a) A l'aide d'un tournevis, libérer les 13 griffes et déposer la housse d'assise de siège avant de type séparé du rembourrage d'assise de siège avant de type séparé comme indiqué sur le schéma.

*a

Tournevis

-

-

22. DEPOSER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT GAUCHE

Cliquer ici

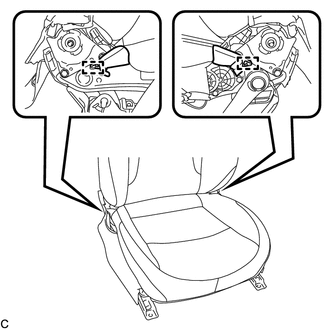

23. DEPOSER LE CACHE INTERIEUR GAUCHE DE DISPOSITIF DE REGLAGE DE L'INCLINAISON DE SIEGE GAUCHE

(a) Libérer la griffe.

(b) Libérer les 4 griffes pour déposer le cache intérieur de dispositif de réglage d'inclinaison gauche de siège gauche.

24. DEPOSER LE CACHE INTERIEUR GAUCHE DE DISPOSITIF DE REGLAGE DE L'INCLINAISON DE SIEGE DROIT

(a) Libérer les 4 griffes pour déposer le cache intérieur de dispositif de réglage d'inclinaison droit de siège gauche.

25. DEPOSER LA PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT GAUCHE

(a) Libérer le crochet.

*a

Crochet

*b

Guide

(b) Libérer la griffe et le guide pour déposer la protection inférieure d'assise de siège avant gauche.

26. DEPOSER LA PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT DROIT

(a) Libérer le crochet.

*a

Crochet

*b

Guide

(b) Libérer la griffe et le guide pour déposer la protection inférieure d'assise de siège avant droite.

27. DEPOSER LE CABLE DE SIEGE AVANT GAUCHE

(a) Débrancher chaque connecteur puis libérer chaque attache pour déposer le câble de siège avant gauche.

28. DEPOSER LE SOUS-ENSEMBLE DE RESSORT D'ASSISE DE SIEGE AVANT GAUCHE

(a) Libérer les 6 crochets pour déposer le sous-ensemble de ressort d'assise de siège avant gauche de l'ensemble de dispositif de réglage de siège avant gauche.

29. DEPOSER LE SUPPORT DE FAISCEAU DE CABLES D'ASSISE DE SIEGE AVANT GAUCHE

(a) Déposer les 2 vis.

(b) Libérer les 2 griffes.

Déposer dans ce sens

(c) Libérer le guide pour déposer le support de faisceau de câbles d'assise de siège avant gauche, comme indiqué sur le schéma.

30. DEPOSER LA PROTECTION D'ASSISE INFERIEURE DE SIEGE GAUCHE N° 1

(a) Libérer la griffe.

(b) Libérer le guide pour déposer la protection d'assise inférieure de siège gauche n° 1.

Déposer dans ce sens

Depose
