Manuel de réparation de la Toyota Prius 2018: Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
|
*A | sauf véhicules tout terrain |
*B | pour véhicules tout terrain |
|
*1 | SABOT DE PROTECTION DU MOTEUR N° 1 |
*2 | SABOT DE PROTECTION DE MOTEUR ARRIERE GAUCHE |
|
*3 | SABOT DE PROTECTION DE MOTEUR ARRIERE DROIT |
- | - |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
SCHEMA
|

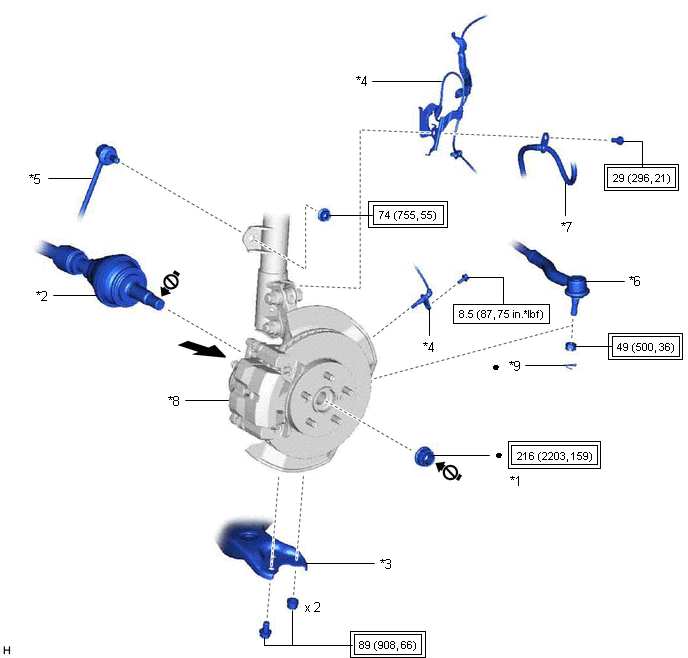

*1 | ECROU D'ARBRE D'ESSIEU AVANT |
*2 | ENSEMBLE D'ARBRE DE ROUE AVANT |
|
*3 | SOUS-ENSEMBLE DE BRAS INFERIEUR DE SUSPENSION AVANT N° 1 |
*4 | CAPTEUR DE VITESSE AVANT |
|
*5 | ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE AVANT |
*6 | SOUS-ENSEMBLE D'EMBOUT DE BARRE D'ACCOUPLEMENT |
|
*7 | FLEXIBLE AVANT |
*8 | ENSEMBLE D'ESSIEU AVANT |
|
*9 | GOUPILLE FENDUE |
- | - |
 |
Couple de serrage pour "zones principales concernant la performance de base du véhicule tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
|
● | Pièce non réutilisable |
 |
Ne pas appliquer de lubrifiant sur les pièces filetées |
 |
Graisse pour carrosserie Toyota W |
- | - |
SCHEMA
|
*1 | ENSEMBLE D'ARBRE DE ROUE AVANT GAUCHE |
*2 | ENSEMBLE D'ARBRE DE ROUE AVANT DROIT |
|
*3 | ANNEAU ELASTIQUE D'ORIFICE D'ARBRE DE ROUE AVANT |
*4 | BAGUE D'ETANCHEITE D'ARBRE DE ROUE AVANT GAUCHE |
|
*5 | BAGUE D'ETANCHEITE D'ARBRE DE ROUE AVANT DROIT |
- | - |
|
● | Pièce non réutilisable |
|
ATF WS |
 |
Graisse MP | - |
- |
SCHEMA
|
*A | pour côté gauche |
*B | avec 1 attache |
|
*C | avec 2 attaches |
- | - |
|
*1 | SOUFFLET DE JOINT INTERIEUR D'ESSIEU AVANT |
*2 | ATTACHE DE SOUFFLET DE JOINT INTERIEUR D'ESSIEU AVANT |
|
*3 | SOUFFLET DE JOINT EXTERIEUR D'ESSIEU AVANT |
*4 | ATTACHE DE SOUFFLET DE JOINT EXTERIEUR D'ESSIEU AVANT |
|
*5 | ENSEMBLE DE JOINT INTERIEUR D'ARBRE DE ROUE AVANT |
*6 | AMORTISSEUR D'ARBRE DE ROUE AVANT |
|
*7 | PARE-POUSSIERE D'ARBRE DE ROUE AVANT |
*8 | ATTACHE DE SOUFFLET DE JOINT INTERIEUR D'ESSIEU AVANT N° 2 |
|
*9 | ATTACHE DE SOUFFLET DE JOINT EXTERIEUR D'ESSIEU AVANT N° 2 |
*10 | ANNEAU ELASTIQUE D'ARBRE |
|
*11 | JOINT TRIPODE |
*12 | ENSEMBLE DE JOINT EXTERIEUR AVEC ARBRE DE TRANSMISSION AVANT |
|
*13 | ATTACHE D'AMORTISSEUR D'ARBRE DE TRANSMISSION AVANT |
*14 | OEILLET DE JOINT INTERIEUR D'ESSIEU AVANT |
|
● | Pièce non réutilisable |
- | - |
SCHEMA
|
*A | pour côté droit |
*B | avec 1 attache |
|
*C | avec 2 attaches |
- | - |
|
*1 | SOUFFLET DE JOINT INTERIEUR D'ESSIEU AVANT |
*2 | ATTACHE DE SOUFFLET DE JOINT INTERIEUR D'ESSIEU AVANT |
|
*3 | ENSEMBLE DE JOINT INTERIEUR D'ARBRE DE ROUE AVANT |
*4 | AMORTISSEUR D'ARBRE DE ROUE AVANT |
|
*5 | PARE-POUSSIERE D'ARBRE DE ROUE AVANT |
*6 | ATTACHE DE SOUFFLET DE JOINT INTERIEUR D'ESSIEU AVANT N° 2 |
|
*7 | ANNEAU ELASTIQUE D'ARBRE |
*8 | JOINT TRIPODE |
|
*9 | ENSEMBLE DE JOINT EXTERIEUR AVEC ARBRE DE TRANSMISSION AVANT |
*10 | ATTACHE D'AMORTISSEUR D'ARBRE DE TRANSMISSION AVANT |
|
*11 | OEILLET DE JOINT INTERIEUR D'ESSIEU AVANT |
- | - |
|
● | Pièce non réutilisable |
- | - |
