PIECES CONSTITUTIVES

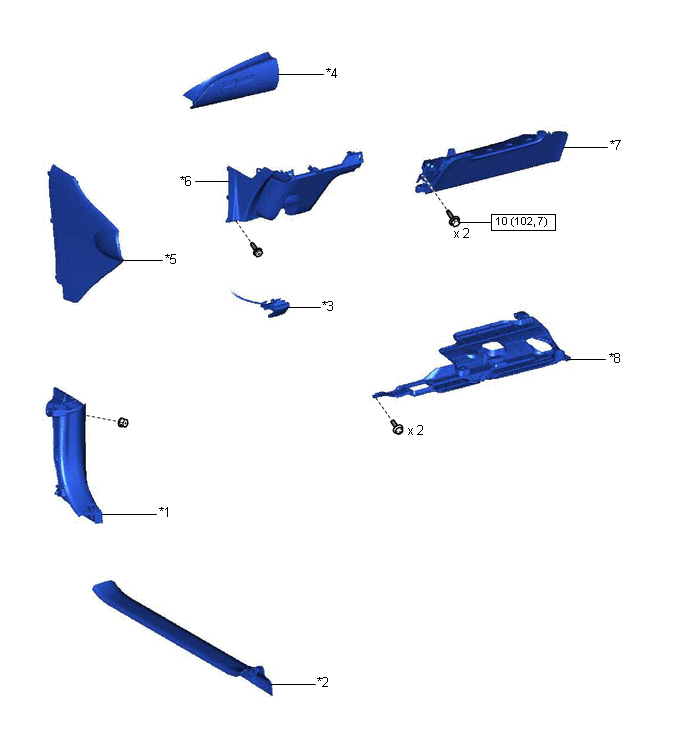

SCHEMA

*1

PANNEAU D'HABILLAGE LATERAL D'AUVENT GAUCHE

*2

PLAQUE DE SEUIL DE PORTE AVANT GAUCHE

*3

SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE VERROUILLAGE DE CAPOT

*4

ENSEMBLE DE GARNISSAGE DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS

*5

EXTREMITE GAUCHE DU PANNEAU DE FINITION DU TABLEAU DE BORD

*6

ENSEMBLE DE PANNEAU DE FINITION INFERIEUR DE TABLEAU DE BORD

*7

ENSEMBLE D'AIRBAG INFERIEUR DE TABLEAU DE BORD N° 1

*8

SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

-

-

SCHEMA

*1

SOUS-ENSEMBLE DE PANNEAU DE FINITION CENTRAL INFERIEUR DE COMBINE D'INSTRUMENTS

*2

PANNEAU DE FINITION DE TABLEAU DE BORD INFERIEUR N° 2

*3

CACHE D'ORIFICE DE LEVIER DE CHANGEMENT DE VITESSE

-

-

SCHEMA

*1

ENSEMBLE D'UNITE DE COMMANDE DE VERROUILLAGE DE CHANGEMENT DE VITESSE

-

-

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

-

-
Levier De Changement De Vitesse
...

Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont ...

D'autres materiaux:

Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées, lors de la dépose/repose du capteur de tension de ...

Depose
DEPOSE PROCEDURE 1. DEPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1 Cliquer ici 2. DEPOSER L'ENSEMBLE D'ACTIONNEUR DE COMMANDE DE CHANGEMENT DE VITESSE (a) Débrancher le connecteur de l'ensemble d'actionneur de commande de changement de vitesse. (b) Retirer le ...
