Manuel de réparation de la Toyota Prius 2018: Remontage
REMONTAGE
PROCEDURE
1. REPOSER LE SOUS-ENSEMBLE DE SERVO DE VOLET DE SOUFFLANTE N° 1
(a) Brancher les 2 tringles de l'ensemble de soufflante sur les 2 plateaux du sous-ensemble de servomoteur de volet de soufflante n° 1 comme indiqué sur le schéma. |
|
(b) Reposer le sous-ensemble de servo de volet de soufflante n° 1 à l'aide des 2 vis.

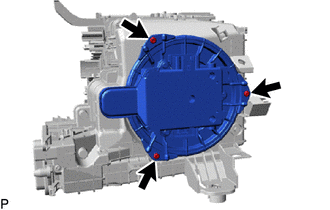

2. REPOSER LE SOUS-ENSEMBLE DE MOTEUR DE SOUFFLANTE AVEC VENTILATEUR
(a) Reposer le sous-ensemble de moteur de soufflante avec ventilateur à l'aide des 3 vis. REMARQUE: Remplacer le sous-ensemble de moteur de soufflante avec ventilateur s'il a subi une chute ou un choc violent. |
|
3. REPOSER LE FILTRE DE PURIFICATION D'AIR

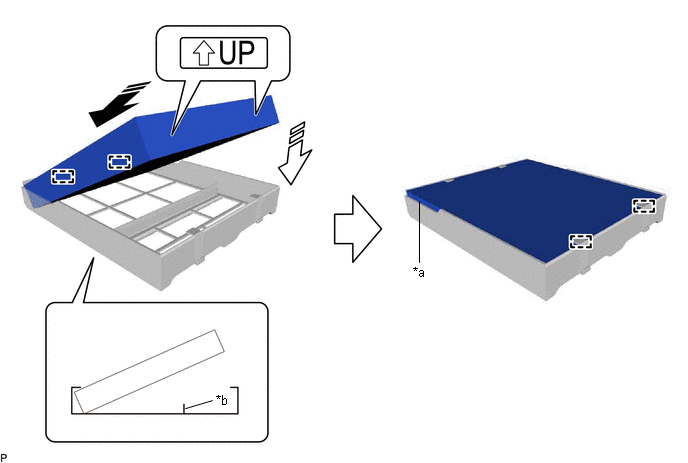

(a) Engager les 2 guides sur la partie de découpe des pièces du bloc de refroidissement puis engager les 2 guides comme indiqué sur le schéma pour reposer le filtre de purification d'air.

*a | Découpe |
*b | Nervure |
![]() |
Reposer dans ce sens (1) |
![]() |
Reposer dans ce sens (2) |
REMARQUE:
- S'assurer que les repères "UP" sont orientés dans le bon sens avant de reposer le filtre de purification d'air.
- S'assurer qu'il n'y a pas de jeu entre le filtre de purification d'air et les pièces du bloc de refroidissement et que le filtre de purification d'air n'est pas déformé.
(b) Reposer le sous-ensemble de filtre à air, comme indiqué sur le schéma.

![]() |
Poser dans ce sens |
REMARQUE:
S'assurer que le repère "UP" est orienté dans le bon sens avant de reposer le sous-ensemble de filtre à air.
4. REPOSER LA PLAQUE DE COUVERCLE DE FILTRE A AIR
(a) Engager les 2 guides et la griffe comme indiqué par les flèches, dans l'ordre indiqué sur le schéma, afin de reposer la plaque de couvercle de filtre à air.

![]() |
Reposer dans ce sens (1) |
![]() |
Reposer dans ce sens (2) |
