Manuel de réparation de la Toyota Prius 2018: Remontage

REMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.

PROCEDURE

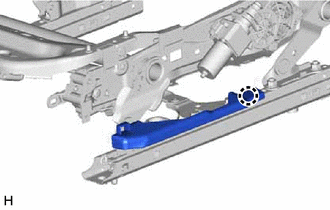

1. REPOSER LA PROTECTION D'ASSISE INFERIEURE DE SIEGE AVANT GAUCHE N° 1

(a) Engager le guide, comme indiqué sur le schéma.

Poser dans ce sens

(b) Engager la griffe pour reposer la protection d'assise inférieure de siège avant gauche n° 1.

2. REPOSER LE SUPPORT DE FAISCEAU DE CABLES D'ASSISE DE SIEGE AVANT GAUCHE

(a) Engager le guide, comme indiqué sur le schéma.

Poser dans ce sens

(b) Engager les 2 griffes pour reposer le support de faisceau de câbles d'assise de siège avant gauche.

(c) Reposer les 2 vis.

3. REPOSER LE SOUS-ENSEMBLE DE RESSORT D'ASSISE DE SIEGE AVANT GAUCHE

(a) Engager les 6 crochets pour reposer le sous-ensemble de ressort d'assise de siège avant gauche sur l'ensemble de dispositif de réglage de siège avant gauche.

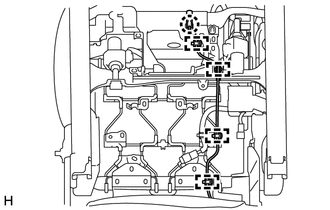

4. REPOSER LE CABLE DE SIEGE AVANT GAUCHE

(a) Brancher chaque connecteur et engager chaque attache pour reposer le câble de siège avant gauche.

5. REPOSER LA PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT GAUCHE

(a) Engager la griffe et le guide pour reposer la protection inférieure d'assise de siège avant gauche.

*a

Crochet

*b

Guide

(b) Engager le crochet.

6. REPOSER LA PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT DROIT

(a) Engager la griffe et le guide pour reposer la protection inférieure d'assise de siège avant droit.

*a

Crochet

*b

Guide

(b) Engager le crochet.

7. REPOSER LE CACHE INTERIEUR GAUCHE DE DISPOSITIF DE REGLAGE DE L'INCLINAISON DE SIEGE GAUCHE

(a) Engager les 4 griffes pour reposer le cache intérieur gauche de dispositif de réglage d'inclinaison supérieur gauche.

(b) Engager la griffe.

8. REPOSER LE CACHE INTERIEUR GAUCHE DE DISPOSITIF DE REGLAGE DE L'INCLINAISON DE SIEGE DROIT

(a) Engager les 4 griffes pour reposer le cache intérieur de dispositif de réglage d'inclinaison droit de siège gauche.

9. REPOSER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT GAUCHE

Cliquer ici

10. REPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE

(a) Engager les 13 griffes pour reposer la housse d'assise de siège avant de type séparé sur le rembourrage d'assise de siège avant de type séparé.

11. REPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE

(a) Engager les 10 crochets afin de reposer la housse d'assise de siège avant de type séparé avec rembourrage.

(b) Engager l'attache pour reposer le faisceau de câbles d'ensemble de chauffage d'assise de siège avant gauche.

(c) Brancher le connecteur.

12. REPOSER LE CABLE DE SIEGE AVANT GAUCHE N° 2

(a) Brancher chaque connecteur et engager chaque attache pour reposer le câble de siège avant gauche n° 2.

13. REPOSER LE CROCHET DE DOSSIER DE SIEGE AVANT

(a) Reposer les 2 crochets de dossier de siège avant sur le sous-ensemble d'armature de dossier de siège avant gauche.

14. REPOSER LA PROTECTION DE BORD DE DOSSIER DE SIEGE AVANT

(a) Reposer les 2 protections de bord de dossier de siège avant sur l'ensemble de dispositif de réglage de soutien lombaire gauche.

15. REPOSER L'ENSEMBLE DE DISPOSITIF DE REGLAGE DE SOUTIEN LOMBAIRE GAUCHE

Cliquer ici

16. REPOSER L'ENSEMBLE D'AIRBAG DE SIEGE AVANT GAUCHE

Cliquer ici

17. REPOSER L'ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT GAUCHE

Cliquer ici

18. REPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

(a) Engager les 17 griffes pour reposer la housse de dossier de siège avant de type séparé sur le rembourrage de dossier de siège avant de type séparé.

19. REPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE

(a) Reposer la housse de dossier de siège avant de type séparé avec rembourrage.

20. REPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE AVANT

(a) Engager les 4 griffes pour reposer les 2 supports d'appuie-tête de siège avant.

(b) Fermer les 2 dispositifs de fixation.

(c) Engager l'attache.

(d) Fixer les 3 crochets.

21. REPOSER L'ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

(a) Engager les 4 guides.

(b) Reposer l'ensemble de dossier de siège avant de type séparé sur l'ensemble d'assise de siège avant de type séparé à l'aide des 4 boulons.

Torque:

42 N·m {428 kgf·cm, 31 ft·lbf}

(c) Engager la griffe et les 4 attaches pour reposer le faisceau de câbles d'ensemble d'airbag de siège avant gauche.

CONSEIL:

Engager d'abord la griffe.

(d) Engager l'attache.

(e) Brancher le connecteur de l'ensemble de chauffage de dossier de siège avant gauche.

(f) Engager l'attache.

(g) Brancher le connecteur.

(h) Fixer les 2 crochets.

(i) Faire passer la housse de dossier de siège avant de type séparé à travers les rainures du cache intérieur gauche de dispositif de réglage d'inclinaison de siège gauche et le cache intérieur droit de dispositif de réglage d'inclinaison de siège gauche.

22. REPOSER LE CONTACTEUR DE SIEGE A REGLAGE ELECTRIQUE AVANT GAUCHE

Cliquer ici

23. REPOSER LE SUPPORT LATERAL DE SIEGE AVANT GAUCHE N° 1

(a) Reposer le support latéral de siège avant gauche n° 1 sur la protection d'assise de siège avant gauche à l'aide des 2 vis.

24. REPOSER LE BOUTON DE CONTACTEUR D'INCLINAISON DE SIEGE A REGLAGE ELECTRIQUE

(a) Engager les 4 griffes pour reposer le bouton de contacteur d'inclinaison de siège à réglage électrique.

25. REPOSER LE BOUTON DE CONTACTEUR DE COULISSEMENT ET DE HAUTEUR DE SIEGE A REGLAGE ELECTRIQUE

(a) Engager les 4 griffes pour reposer le bouton de contacteur de réglage en hauteur et de coulissement de siège à réglage électrique.

26. REPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT GAUCHE

(a) Engager les 2 griffes et les 2 guides comme indiqué sur le schéma.

Poser dans ce sens

(b) Fixer les 2 griffes pour reposer la protection intérieure d'assise de siège avant gauche.

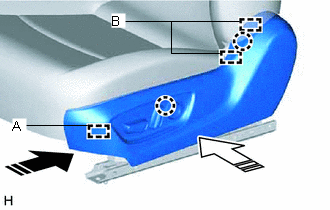

27. REPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT GAUCHE

(a) Brancher le connecteur du contacteur de siège avant gauche à réglage électrique.

(b) Engager le guide (A) comme indiqué sur le schéma.

Reposer dans ce sens (1)

Reposer dans ce sens (2)

(c) Engager les 2 griffes et les 2 guides (B) comme indiqué sur le schéma.

(d) Engager les 2 griffes pour reposer la protection d'assise de siège avant gauche.

28. REPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT GAUCHE N° 1

(a) Engager les 3 guides.

(b) Engager les 2 griffes comme indiqué sur le schéma.

(c) Engager le guide, comme indiqué sur le schéma.

(d) Reposer la protection d'assise intérieure de siège gauche n° 1 à l'aide de l'agrafe.

29. BRANCHER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

(a) Brancher l'élastique de la housse de dossier de siège avant de type séparé.

30. REPOSER L'ENSEMBLE INTERIEUR DE SANGLE DE CEINTURE DE SECURITE DE SIEGE AVANT GAUCHE

Cliquer ici
