REPOSE

PROCEDURE

1. REPOSER PROVISOIREMENT L'ENSEMBLE DE BLOC DE CLIMATISATION

(a) Reposer provisoirement l'ensemble de bloc de climatisation sur l'ensemble de renfort de tableau de bord à l'aide des 3 boulons.

2. REPOSER L'ENSEMBLE DE RENFORT DE TABLEAU DE BORD AVEC L'ENSEMBLE DE BLOC DE CLIMATISATION

REMARQUE:

(a) Engager les 2 guides et la griffe pour brancher le boîtier de code ID (ECU de code de dispositif antidémarrage) comme indiqué sur le schéma.

Poser dans ce sens

(b) Réposer provisoirement l'ensemble de renfort de tableau de bord avec ensemble de bloc de climatisation comme indiqué sur le schéma.

Poser dans ce sens

-

-

(c) Brancher chaque connecteur.

(d) Reposer les 4 boulons (A).

Torque:

25 N·m {255 kgf·cm, 18 ft·lbf}

(e) Brancher l'ensemble de pédale de frein de stationnement à l'aide du boulon (B).

Torque:

15 N·m {153 kgf·cm, 11 ft·lbf}

(f) Reposer provisoirement l'écrou.

(g) Reposer les 2 boulons.

Torque:

25 N·m {255 kgf·cm, 18 ft·lbf}

(h) Brancher la durite de vidange de refroidisseur.

(i) Engager chaque attache.

(j) Brancher l'ensemble de bloc de relais avec le boulon.

Torque:

8,0 N·m {82 kgf·cm, 71 in·lbf}

(k) Brancher les 3 fils de terre avec les 3 boulons.

Torque:

8,5 N·m {87 kgf·cm, 75 in·lbf}

(l) Brancher chaque connecteur.

3. REPOSER L'ENSEMBLE DE BUSE DE DEGIVREUR INFERIEURE

(a) Engager les 6 griffes pour reposer l'ensemble de buse de dégivreur inférieure.

4. REPOSER L'ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD AVEC ECU DE CARROSSERIE PRINCIPALE

Cliquer ici

5. REPOSER LE TABLEAU DE BORD SUR LE SOUS-ENSEMBLE DE RENFORT D'AUVENT N° 3

(a) Reposer le tableau de bord sur sous-ensemble de renfort d'auvent n° 3 avec le boulon et l'écrou.

Torque:

Boulon :

10 N·m {102 kgf·cm, 7 ft·lbf}

Ecrou :

6,0 N·m {61 kgf·cm, 53 in·lbf}

(b) Engager l'attache et les 2 griffes pour brancher le connecteur DLC3.

6. REPOSER LE SOUS-ENSEMBLE DE RENFORT DE TABLEAU DE BORD N° 2

(a) Reposer le sous-ensemble de renfort de tableau de bord n° 2 avec le boulon et l'écrou.

Torque:

Boulon :

20 N·m {204 kgf·cm, 15 ft·lbf}

Ecrou :

18 N·m {184 kgf·cm, 13 ft·lbf}

(b) Poser provisoirement la vis.

CONSEIL:

Ne pas serrer complètement la vis.

(c) Engager chaque attache.

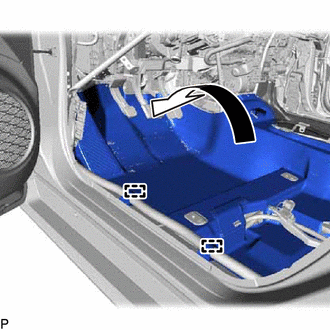

(d) Reposer le tapis de sol avant dans sa position d'origine comme indiqué sur le schéma.

7. REPOSER LE SOUS-ENSEMBLE DE RENFORT DE TABLEAU DE BORD N° 1

(a) Reposer le sous-ensemble de renfort de tableau de bord n° 1 avec le boulon et l'écrou.

Torque:

Boulon :

20 N·m {204 kgf·cm, 15 ft·lbf}

Ecrou :

18 N·m {184 kgf·cm, 13 ft·lbf}

(b) Poser provisoirement la vis.

CONSEIL:

Ne pas serrer complètement la vis.

(c) Brancher le câble de terre avec le boulon.

Torque:

8,5 N·m {87 kgf·cm, 75 in·lbf}

(d) Engager chaque attache.

(e) Reposer le tapis de sol avant dans sa position d'origine comme indiqué sur le schéma.

8. REPOSER L'ENSEMBLE DE BLOC DE CLIMATISATION

(a) Serrer les 3 boulons, les 2 vis et l'écrou pour reposer l'ensemble de bloc de climatisation.

Boulon

Vis

Ecrou

-

-

Torque:

Boulon :

9,8 N·m {100 kgf·cm, 87 in·lbf}

Ecrou :

9,8 N·m {100 kgf·cm, 87 in·lbf}

REMARQUE:

Serrer le boulon, les vis et l'écrou dans l'ordre indiqué sur le schéma.

9. REPOSER LA PLAQUE ISOLANTE N° 3 DU TABLEAU DE BORD

(a) Engager les 2 agrafes pour reposer la plaque isolante de tableau de bord n° 3.

10. REPOSER LA CONDUITE D'AIR ARRIERE N° 1

(a) Engager les 4 griffes pour reposer la conduite d'air arrière n° 1.

11. REPOSER LA CONDUITE D'AIR ARRIERE N° 4

(a) Engager les 2 griffes pour reposer la conduite d'air arrière n° 4.

12. REPOSER LA CONDUITE D'AIR ARRIERE N° 5

(a) Engager les 2 griffes pour reposer la conduite d'air arrière n° 5, comme indiqué sur le schéma.

Poser dans ce sens

(b) Reposer l'ensemble de moquette avant dans sa position d'origine, comme indiqué sur le schéma.

(c) Engager les 2 guides.

(d) Reposer les 2 agrafes de moquette avant.

13. REPOSER LA CONDUITE D'AIR ARRIERE N° 2

(a) Engager les 2 griffes pour reposer la conduite d'air arrière n° 2.

14. REPOSER LA CONDUITE D'AIR ARRIERE N° 3

(a) Engager les 2 griffes pour reposer la conduite d'air arrière n° 3, comme indiqué sur le schéma.

Poser dans ce sens

(b) Reposer l'ensemble de moquette avant dans sa position d'origine, comme indiqué sur le schéma.

(c) Engager les 2 guides.

(d) Reposer les 2 agrafes de moquette avant.

15. REPOSER LE CACHE DE PLAQUETTE DE MISE EN GARDE DE PLANCHER AVANT

(a) Engager le guide et la griffe pour reposer le cache de plaquette de mise en garde de plancher avant, comme indiqué sur le schéma.

Poser dans ce sens

16. REPOSER L'INSERT DE BOITIER DE CONSOLE AVANT N° 2

(a) Engager le guide, comme indiqué sur le schéma.

Poser dans ce sens

(b) Engager la griffe et l'agrafe pour reposer l'insert de boîtier de console avant n° 2, comme indiqué sur le schéma.

Poser dans ce sens

17. REPOSER L'INSERT DE BOITIER DE CONSOLE AVANT N° 1

(a) Engager le guide, comme indiqué sur le schéma.

Poser dans ce sens

(b) Engager la griffe et l'agrafe pour reposer l'insert de boîtier de console avant n° 1, comme indiqué sur le schéma.

Poser dans ce sens

18. REPOSER LA THERMISTANCE DE REFROIDISSEUR (CAPTEUR DE TEMP. D'HABITACLE)

(a) Brancher l'aspirateur et le connecteur pour reposer la thermistance de refroidisseur (capteur de température d'habitacle).

19. REPOSER L'ENSEMBLE D'UNITE DE COMMANDE DE VERROUILLAGE DE CHANGEMENT DE VITESSE

Cliquer ici

20. REPOSER LE BOITIER D'INTEGRATION DROIT D'ECU

Cliquer ici

21. REPOSER LA BATTERIE DE SECOURS AVEC SUPPORT (avec contacteur manuel (SOS))

Cliquer ici

22. REPOSER L'ENSEMBLE D'ECU D'AVERTISSEMENT DE DISTANCE (avec système de capteur d'aide au stationnement TOYOTA)

Cliquer ici

23. REPOSER L'AVERTISSEUR SONORE DE DISTANCE N° 2 (avec système de capteur d'aide au stationnement TOYOTA)

Cliquer ici

24. REPOSER L'AVERTISSEUR SONORE DE DISTANCE N° 1 (avec système de capteur d'aide au stationnement TOYOTA)

Cliquer ici

25. POSER L'ENSEMBLE DE RELAIS D'ESSUIE-GLACE AVANT (avec capteur de pluie)

Cliquer ici

26. REPOSER L'ENSEMBLE D'ECU D'AIDE A LA CONDUITE (avec système Toyota Safety Sense P)

Cliquer ici

27. REPOSER L'AVERTISSEUR SONORE DE CONTROLE DE DERAPAGE (avec système Toyota Safety Sense P)

Cliquer ici

28. REPOSER L'ENSEMBLE DE COLONNE DE DIRECTION

Cliquer ici

29. REPOSER LE SOUS-ENSEMBLE INFERIEUR DE TABLEAU DE BORD

Cliquer ici

30. REPOSER L'ENSEMBLE DE SIEGE AVANT GAUCHE

pour sièges à réglage manuel:

Cliquer ici

pour sièges à réglage électrique:

Cliquer ici

31. REPOSER L'ENSEMBLE DE SIEGE AVANT DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

Cliquer ici

32. BRANCHER L'ENSEMBLE D'ACCESSOIRES ET DE TUYAU DE CLIMATISATION

(a) Retirer le ruban adhésif en vinyle de l'ensemble de tuyau de climatisation et d'accessoires.

(b) Appliquer suffisamment d'huile pour compresseur sur un joint torique neuf ainsi que sur la surface de raccord de l'ensemble d'accessoires et de tuyau de climatisation.

Huile de compresseur:

ND-OIL 11 ou produit équivalent

(c) Poser le joint torique sur l'ensemble d'accessoire et de tuyau de climatisation.

REMARQUE:

Maintenir le joint torique et la surface de raccord de joint torique à l'abri des corps étrangers.

(d) Brancher l'ensemble de tuyau de climatisation et d'accessoires.

33. BRANCHER LE SOUS-ENSEMBLE DE TUYAU D'ASPIRATION

(a) Retirer le ruban adhésif en vinyle du sous-ensemble de tuyau d'aspiration.

(b) Appliquer suffisamment d'huile pour compresseur sur un joint torique neuf et sur la surface de raccord du sous-ensemble de tuyau d'aspiration.

Huile de compresseur:

ND-OIL 11 ou produit équivalent

(c) Reposer le joint torique sur le sous-ensemble de tuyau d'aspiration.

REMARQUE:

Maintenir le joint torique et la surface de raccord de joint torique à l'abri des corps étrangers.

(d) Brancher le sous-ensemble de tuyau d'aspiration.

(e) Faire tourner le connecteur-crochet comme indiqué sur le schéma.

(f) Introduire correctement le raccord de durite dans l'orifice de raccord et serrer le boulon.

Torque:

9,8 N·m {100 kgf·cm, 87 in·lbf}

34. BRANCHER LA DURITE D'ENTREE D'EAU DE CHAUFFAGE A

(a) sans système de recyclage d'air d'échappement:

(1) Brancher la durite d'entrée d'eau de chauffage A en orientant le repère vers le haut et engager l'agrafe dans la zone indiquée sur le schéma.

REMARQUE:

Procéder avec précaution afin de ne pas endommager la durite d'entrée d'eau de chauffage A.

*a

Vue A

*b

Repère (marron)

*c

Angle de pose de l'agrafe (60°)

(b) avec système de recyclage d'air d'échappement:

(1) Brancher la durite d'entrée d'eau de chauffage A en orientant le repère vers le haut et engager l'agrafe dans la zone indiquée sur le schéma.

REMARQUE:

Procéder avec précaution afin de ne pas endommager la durite d'entrée d'eau de chauffage A.

*a

Vue A

*b

Repère (bleu)

*c

Angle de pose de l'agrafe (60°)

35. BRANCHER LA DURITE DE SORTIE D'EAU DE CHAUFFAGE A (sans système de recyclage d'air d'échappement)

(a) Brancher la durite de sortie d'eau de chauffage A en orientant le repère vers le haut et engager l'agrafe dans la zone indiquée sur le schéma.

REMARQUE:

Procéder avec précaution afin de ne pas endommager la durite de sortie d'eau de chauffage A.

*a

Vue A

*b

Repère (rouge)

*c

Angle de pose de l'agrafe (60°)

36. BRANCHER LE SOUS-ENSEMBLE DE TUYAU ET DURITE D'EAU A (avec système de recyclage d'air d'échappement)

(a) Brancher le sous-ensemble de tuyau et durite d'eau A avec le repère orienté vers le haut et engager l'agrafe dans la zone indiquée sur le schéma.

REMARQUE:

Ne pas appliquer une force excessive sur le sous-ensemble de tuyau et durite d'eau A.

*a

Vue A

*b

Repère (vert)

*c

Angle de pose de l'agrafe (60°)

37. REPOSER LE SOUS-ENSEMBLE DE PANNEAU EXTERIEUR DE DESSUS D'AUVENT

Cliquer ici

38. REPOSER LE RENFORT DE FIXATION DE CARROSSERIE D'AUVENT GAUCHE

Cliquer ici

39. REPOSER LA PLAQUE DE PROTECTION ETANCHE GAUCHE

Cliquer ici

40. REPOSER LE JOINT DE BOUCLIER ANTI-ECLABOUSSURES DE CONDUITE D'AIR DE CHAUFFAGE N° 1

Cliquer ici

41. REPOSER L'ENSEMBLE DE MOTEUR ET DE TRINGLERIE D'ESSUIE-GLACE AVANT

Cliquer ici

42. AJOUTER DU LIQUIDE DE REFROIDISSEMENT DU MOTEUR (pour moteur)

Cliquer ici

43. RECHERCHER D'EVENTUELLES FUITES DE LIQUIDE DE REFROIDISSEMENT (pour moteur)

Cliquer ici

44. CHARGER LE SYSTEME DE CLIMATISATION EN REFRIGERANT

Cliquer ici

45. FAIRE MONTER LE COMPRESSEUR EN TEMPERATURE

Cliquer ici

46. RECHERCHER UNE FUITE EVENTUELLE DE REFRIGERANT

Cliquer ici

47. INITIALISER LE SERVOMOTEUR

Cliquer ici
