Manuel de réparation de la Toyota Prius 2018: Repose

Manuel de réparation de la Toyota Prius 2018 / Interieur du vehicule / Sieges / Chauffage De Dossier De Siege Avant (pour Sièges à Réglage Manuel) / Repose

REPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.

CONSEIL:

PROCEDURE

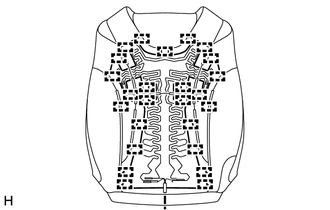

1. REPOSER L'ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT

(a) Reposer l'ensemble de chauffage de dossier de siège avant sur la housse de dossier de siège avant de type séparé avec 25 attaches d'étiquette neuves.

2. REPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

Cliquer ici

3. REPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE

Cliquer ici

4. REPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE AVANT

Cliquer ici

5. REPOSER L'ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

Cliquer ici

6. REPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT GAUCHE (pour côté conducteur)

Cliquer ici

7. REPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT GAUCHE (pour côté conducteur)

Cliquer ici

8. POSER LE BOUCHON DE CACHE DE REGLAGE DE SIEGE (pour côté conducteur)

Cliquer ici

9. REPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT DROIT (pour côté passager avant)

Cliquer ici

10. REPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT DROITE (pour côté passager avant)

Cliquer ici

11. REPOSER LA POIGNEE DE DEVERROUILLAGE DE DISPOSITIF DE REGLAGE D'INCLINAISON

Cliquer ici

12. REPOSER LE CACHE DE CHARNIERE D'INCLINAISON N° 1

Cliquer ici

13. REPOSER LA POIGNEE DU DISPOSITIF DE REGLAGE EN HAUTEUR (pour côté conducteur)

Cliquer ici

14. BRANCHER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

Cliquer ici

15. REPOSER L'ENSEMBLE DE SIEGE AVANT

Cliquer ici

Verification
VERIFICATION PROCEDURE 1. VERIFIER L'ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT (COTE GAUCHE) (a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-de ...
