Manuel de réparation de la Toyota Prius 2018: Repose

REPOSE

PROCEDURE

1. REPOSER LE PALIER D'ARBRE A CAMES N° 1

Cliquer ici

2. REPOSER LE PALIER D'ARBRE A CAMES N° 2

Cliquer ici

3. REPOSER L'ENSEMBLE DE PIGNON DE DISTRIBUTION D'ARBRE A CAMES

CONSEIL:

Effectuer la procédure de "vérification après réparation" après le remplacement de l'ensemble de pignon de distribution d'arbre à cames.

Cliquer ici

(a) Serrer la portion hexagonale de l'arbre à cames dans un étau à mors doux.

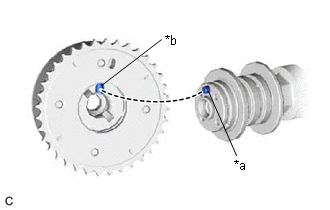

(b) Aligner et placer l'ergot à impact de l'arbre à cames sur l'orifice d'ergot à impact de l'ensemble de pignon de distribution d'arbre à cames.

*a

Ergot à impact

*b

Orifice d'ergot à impact

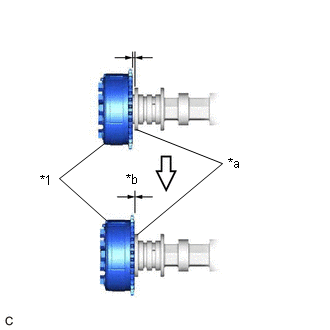

(c) S'assurer qu'il n'y a pas d'espace entre l'ensemble de pignon de distribution d'arbre à cames et le flasque d'arbre à cames.

*1

Ensemble de pignon de distribution d'arbre à cames

*a

Flasque d'arbre à cames

*b

Pas d'espace

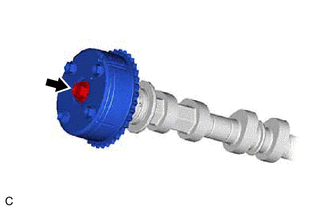

(d) Serrer le boulon avec l'ensemble de pignon de distribution d'arbre à cames fixé en position.

Torque:

54 N·m {551 kgf·cm, 40 ft·lbf}

REMARQUE:

Lors du serrage du boulon, ne pas laisser l'ensemble de pignon de distribution d'arbre à cames tourner.

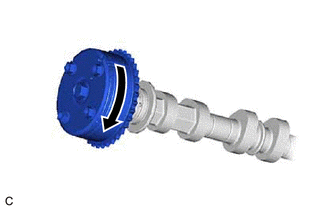

(e) S'assurer que l'ensemble de pignon de distribution d'arbre à cames se déplace dans la direction de retard (dans le sens des aiguilles d'une montre) et qu'il est bloqué dans la position de retard maximum.

Verrouiller

4. REGLER LE SOUS-ENSEMBLE DE CULBUTEUR N° 1

Cliquer ici

5. REPOSER L'ARBRE A CAMES

CONSEIL:

Effectuer la procédure de "vérification après réparation" après avoir remplacé l'arbre à cames.

Cliquer ici

(a) Nettoyer les tourillons d'arbre à cames.

(b) Appliquer une légère couche d'huile moteur sur les tourillons d'arbre à cames, le sous-ensemble de carter d'arbre à cames et les chapeaux de palier d'arbre à cames.

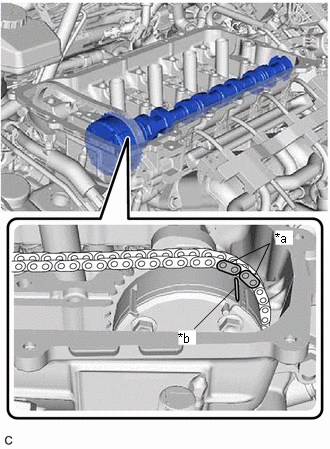

(c) Soulever le sous-ensemble de chaîne, aligner le repère de distribution avec le repère peint, puis reposer l'arbre à cames.

*a

Repère peint

*b

Repère de distribution

6. REPOSER L'ARBRE A CAMES N° 2

CONSEIL:

Effectuer la procédure de "vérification après réparation" après avoir remplacé l'arbre à cames n° 2.

Cliquer ici

(a) Nettoyer les tourillons de l'arbre à cames n° 2.

(b) Appliquer une légère couche d'huile moteur sur les tourillons d'arbre à cames n° 2, le sous-ensemble de carter d'arbre à cames et les chapeaux de palier d'arbre à cames.

(c) Reposer l'arbre à cames n° 2 sur le sous-ensemble de carter d'arbre à cames.

7. REPOSER LE CHAPEAU DE PALIER D'ARBRE A CAMES

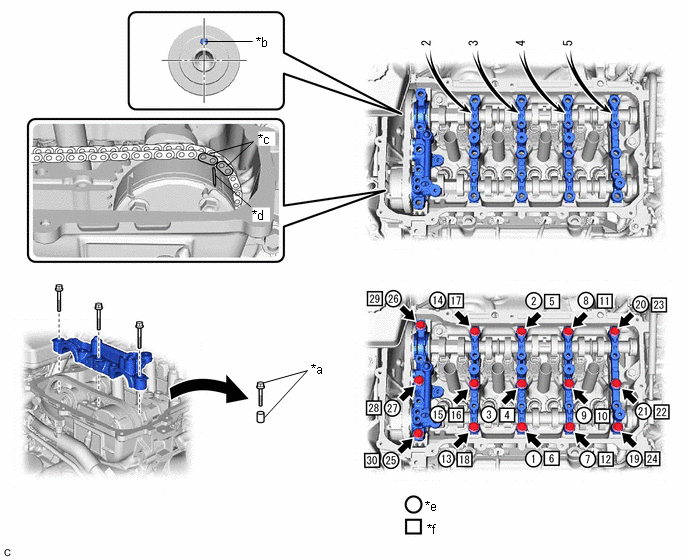

(a) Vérifier les repères et les numéros sur les chapeaux de palier d'arbre à cames, puis déposer les boulons d'entretien et les entretoise en suivant l'ordre indiqué sur le schéma. Immédiatement après la dépose des boulons d'entretien et des entretoises de chapeau de palier d'arbre à cames 1, reposer le chapeau de palier d'arbre à cames avec les boulons dans l'ordre indiqué sur le schéma.

*a

Boulon d'entretien et entretoise (utilisés pour fixer provisoirement le sous-ensemble de carter d'arbre à cames)

*b

Ergot à impact

*c

Repère peint

*d

Repère de distribution

*e

Ordre de dépose des boulons d'entretien et des entretoises pour le serrage provisoire du sous-ensemble de carter d'arbre à cames

*f

Ordre de repose des pièces

Torque:

27 N·m {275 kgf·cm, 20 ft·lbf}

REMARQUE:

Si les boulons sont tous desserrés en même temps, le joint d'étanchéité formé sur place sur le sous-ensemble de carter d'arbre à cames et le sous-ensemble de culasse peuvent se détacher, entraînant ainsi des fuites d'huile. Par conséquent, veiller à déposer les boulons d'entretien et les entretoises d'un chapeau de palier d'arbre à cames en une fois.

CONSEIL:

S'assurer que la goupille droite, le repère de distribution et le repère peint de l'arbre à cames sont placés comme indiqué sur le schéma.

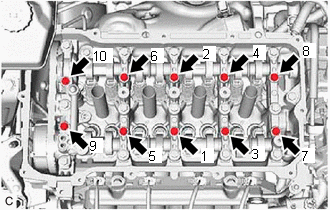

(b) Serrer les 10 boulons dans l'ordre indiqué sur le schéma.

Torque:

16 N·m {163 kgf·cm, 12 ft·lbf}

(c) Vérifier de nouveau le couple de chaque boulon.

8. REPOSER LA ROUE DENTEE DE DISTRIBUTION D'ARBRE A CAMES

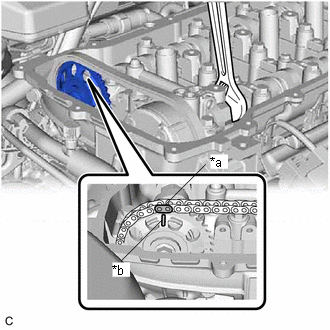

(a) Maintenir la partie hexagonale de l'arbre à cames avec une clé et faire tourner légèrement l'arbre à cames dans le sens inverse des aiguilles d'une montre pour libérer le sous-ensemble de chaîne.

REMARQUE:

Ne pas tourner l'arbre à cames plus que nécessaire.

*a

Repère peint

*b

Repère de distribution

(b) Aligner le repère peint et le repère de distribution pour reposer le sous-ensemble de chaîne.

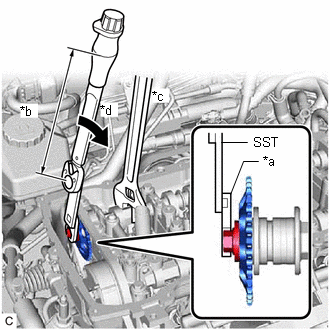

(c) A l'aide du SST, d'une clé à écrou de raccord de 14 mm et d'une clé, maintenir la partie hexagonale de l'arbre à cames n° 2 et reposer la roue dentée de distribution d'arbre à cames sur l'arbre à cames n° 2.

SST: 09961-00950

Couple:

Couple de serrage prescrit

54 N*m (551 kgf*cm, 40 lbf*pi)

CONSEIL:

  • Calculer la valeur de la clé dynamométrique lorsque vous modifiez la longueur de bras de levier de la clé dynamométrique.

    Cliquer ici

  • Lors de l'utilisation d'une clé à écrou de raccord de 14 mm (longueur de bras de levier de 25 mm (0,984 po)) + SST (longueur de bras de levier de 150 mm (5,91 po) + clé dynamométrique (longueur de bras de levier de 255 mm (10,0 po)): 32 N*m (326 kgf*cm, 24 lbf*pi)

*a

Clé à écrou de raccord de 14 mm

*b

Longueur de bras de levier de clé dynamométrique

*c

Maintenir

*d

Tourner

9. REPOSER L'ENSEMBLE DE TENDEUR DE CHAINE N° 1

Cliquer ici

10. REPOSER L'AMORTISSEUR DE VIBRATIONS DE CHAINE N° 2

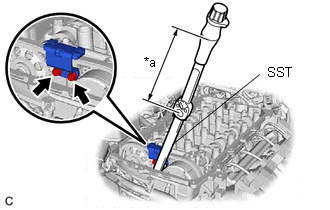

(a) A l'aide du SST, reposer l'amortisseur de vibrations de chaîne n° 2 sur le chapeau de palier d'arbre à cames n° 1 avec les 2 boulons.

SST: 09961-00950

Couple:

Couple de serrage prescrit

10 N*m (102 kgf*cm, 7 lbf*pi)

CONSEIL:

  • Calculer la valeur de la clé dynamométrique lorsque vous modifiez la longueur de bras de levier de la clé dynamométrique.

    Cliquer ici

  • Lors de l'utilisation du SST ((longueur de bras de levier de 150 mm (5,91 po)) + clé dynamométrique (longueur de bras de levier de 162 mm (6,38 po)): 5,2 N*m (53 kgf*cm, 46 lbf*po)

*a

Longueur de bras de levier de clé dynamométrique

11. AMENER LE CYLINDRE N° 1 AU TDC (COMPRESSION)

Cliquer ici

12. REPOSER LE JOINT D'ETANCHEITE DE TUBE DE BOUGIE D'ALLUMAGE

Cliquer ici

13. REPOSER LE JOINT D'ETANCHEITE DE CACHE-SOUPAPES

Cliquer ici

14. REPOSER LE SOUS-ENSEMBLE DE CACHE-SOUPAPES

Cliquer ici

15. REPOSER LE TUYAU D'ALIMENTATION EN VAPEURS DE CARBURANT

Cliquer ici

16. REPOSER LA SOUPAPE DE PURGE (VSV DE PURGE)

Cliquer ici

17. BRANCHER LA DURITE DE DERIVATION D'EAU N° 9

Cliquer ici

18. BRANCHER LA DURITE DE DERIVATION D'EAU N° 8

Cliquer ici

19. REPOSER L'ENSEMBLE DE TUYAU EGR

Cliquer ici

20. BRANCHER LA DURITE D'ALIMENTATION EN VAPEURS DE CARBURANT N° 1

Cliquer ici

21. BRANCHER LE CABLE DU MOTEUR

(a) Brancher le câble de moteur sur le sous-ensemble de cache-soupapes à l'aide du boulon.

Torque:

10 N·m {102 kgf·cm, 7 ft·lbf}

(b) Engager les 4 attaches.

(c) Brancher les 3 connecteurs.

22. REPOSER LE CAPTEUR DE POSITION D'ARBRE A CAMES

Cliquer ici

23. REPOSER L'ENSEMBLE DE BOBINE D'ALLUMAGE

Cliquer ici

24. BRANCHER LA DURITE DE VENTILATION N° 2

Cliquer ici

25. REPOSER LE SOUS-ENSEMBLE DE CACHE N° 1 DU MOTEUR

Cliquer ici

26. REPOSER LE SOUS-ENSEMBLE DE PANNEAU EXTERIEUR DE DESSUS D'AUVENT

Cliquer ici

27. AJOUTER DU LIQUIDE DE REFROIDISSEMENT DU MOTEUR (pour moteur)

Cliquer ici

28. RECHERCHER D'EVENTUELLES FUITES DE LIQUIDE DE REFROIDISSEMENT (pour moteur)

Cliquer ici

29. REPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1

Cliquer ici
