REPOSE

PROCEDURE

1. REPOSER LA BAGUE D'ETANCHEITE ARRIERE DU MOTEUR

(a) A l'aide d'accessoires de réglage de hauteur et d'accessoires de levage à poutrelles, placer l'ensemble de moteur sur une surface plane.

REMARQUE:

(b) Appliquer de la graisse MP sur la lèvre d'une bague d'étanchéité de moteur arrière neuve.

REMARQUE:

Eviter que la lèvre n'entre en contact avec des corps étrangers.

(c) A l'aide du SST et d'un marteau, introduire la bague d'étanchéité arrière du moteur.

SST: 09223-15030

SST: 09950-70010

09951-07100

Profondeur d'engagement de bague d'étanchéité de moteur arrière:

-1,0 à 1,0 mm (-0,0394 à 0,0394 po)

REMARQUE:

  • Eviter que la lèvre n'entre en contact avec des corps étrangers.
  • Ne pas introduire la bague d'étanchéité de moteur arrière en oblique.

*a

Profondeur d'engagement

2. REPOSER LE SOUS-ENSEMBLE DE VOLANT MOTEUR

(a) A l'aide du SST, maintenir la poulie du vilebrequin.

SST: 09213-58014

91551-80840

SST: 09330-00021

(b) Nettoyer les 8 boulons et les 8 orifices de boulon.

(c) Appliquer du produit adhésif sur les 2 ou 3 filets à l'extrémité de chacun des 8 boulons.

Produit adhésif:

Produit adhésif 1324, Three Bond 1324 d'origine Toyota ou produit équivalent

*a

Produit adhésif

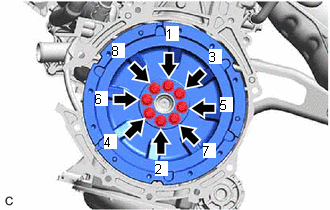

(d) Reposer et serrer uniformément les 8 boulons, en plusieurs étapes, suivant l'ordre indiqué sur le schéma.

Torque:

49 N·m {500 kgf·cm, 36 ft·lbf}

REMARQUE:

Ne pas faire démarrer le moteur pendant au moins 1 heure après la repose du sous-ensemble de volant moteur.

(e) Marquer chaque tête de boulon de peinture, comme indiqué sur le schéma.

Repère peint

(f) Serrer les 8 boulons de 90° dans le même ordre.

(g) Vérifier si les repères peints se situent désormais à un angle de 90°.

(h) S'assurer que le vilebrequin tourne régulièrement.

3. REPOSER L'ENSEMBLE D'AMORTISSEUR D'ENTREE DE BOITE DE VITESSES

(a) A l'aide du SST, maintenir la poulie du vilebrequin.

SST: 09213-58014

91551-80840

SST: 09330-00021

(b) Reposer l'ensemble d'amortisseur d'entrée de boîte de vitesses sur le sous-ensemble de volant moteur à l'aide des 6 boulons. Serrer uniformément les 6 boulons dans l'ordre indiqué sur le schéma.

Torque:

30 N·m {306 kgf·cm, 22 ft·lbf}

REMARQUE:

  • S'assurer qu'il n'y a pas d'huile sur l'ensemble d'amortisseur d'entrée de boîte de vitesses ou le sous-ensemble de volant moteur.
  • Veiller à reposer l'ensemble d'amortisseur d'entrée de boîte de vitesses dans le bon sens.
  • Eviter que la graisse entre en contact avec les cannelures de l'ensemble d'amortisseur d'entrée de boîte de vitesses ou l'arbre d'entrée.

4. REPOSER L'ENSEMBLE DE MOTEUR

Cliquer ici
