REPOSE

PROCEDURE

1. REPOSER L'ENSEMBLE DE MOTEUR D'ESSUIE-GLACE ARRIERE

(a) Reposer l'ensemble du moteur d'essuie-glace arrière avec les 3 boulons.

Torque:

5,5 N·m {56 kgf·cm, 49 in·lbf}

(b) Brancher le connecteur.

2. REPOSER L'OEILLET DE MOTEUR D'ESSUIE-GLACE ARRIERE

(a) Enduire de graisse MP toute la surface de la lèvre de l'œillet de moteur d'essuie-glace arrière.

CONSEIL:

S'assurer que l'orifice n'est pas obstrué par la graisse et que les rainures de la lèvre sont remplies de graisse.

*a

Lèvre de l'œillet de moteur d'essuie-glace arrière.

(b) Reposer l'oeillet du moteur d'essuie-glace arrière.

CONSEIL:

Reposer l'oeillet du moteur d'essuie-glace arrière avec son repère d'alignement orienté vers le haut.

*a

Repère d'alignement

3. REPOSER L'ENSEMBLE DE BRAS ET DE BALAI D'ESSUIE-GLACE ARRIERE

(a) En cas de réutilisation de l'ensemble de bras et de balai d'essuie-glace arrière:

(1) Nettoyer les cannelures de bras d'essuie-glace pour éliminer les ébarbures, la poussière, etc.

REMARQUE:

Ne pas rectifier les cannelures de bras d'essuie-glace.

*a

Cannelure

(b) En cas de réutilisation de l'ensemble de moteur d'essuie-glace arrière:

(1) Nettoyer les cannelures de pivot d'essuie-glace avec une brosse métallique.

(c) Mettre le contacteur d'alimentation en position ON (IG).

(d) Actionner l'ensemble de moteur d'essuie-glace arrière puis l'arrêter en position d'arrêt automatique.

(e) Mettre le contacteur d'alimentation en position OFF.

(f) Reposer l'ensemble de bras et de balai d'essuie-glace arrière à l'aide de l'écrou dans la position indiquée sur le schéma.

Torque:

5,5 N·m {56 kgf·cm, 49 in·lbf}

CONSEIL:

Maintenir le bras d'essuie-glace arrière à la main tout en serrant l'écrou.

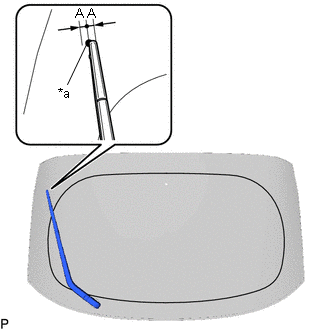

Mesure de référence:

Zone

Mesure

A

10,0 mm (0,394 po)

*a

Repère d'alignement

(g) Mettre le contacteur d'alimentation en position ON (IG).

(h) Actionner l'essuie-glace arrière en aspergeant la vitre de porte de coffre de liquide de lave-glace. S'assurer que les essuie-glaces arrière fonctionnent correctement et qu'ils n'entrent en contact avec la carrosserie du véhicule.

(i) Mettre le contacteur d'alimentation en position OFF.

(j) Soulever le bras d'essuie-glace deux fois après l'arrêt de l'essuie-glace et vérifier la position de réglage d'essuie-glace.

(k) Engager les 2 griffes pour fermer le capuchon de bras d'essuie-glace arrière, comme indiqué sur le schéma.

(l) Faire glisser le capuchon de bras d'essuie-glace arrière pour engager les 2 griffes comme indiqué sur le schéma.

4. REPOSER LE PANNEAU D'HABILLAGE DE PORTE DE COFFRE

Cliquer ici

5. REPOSER L'ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE DE COFFRE

Cliquer ici

6. REPOSER LA POIGNEE DE FERMETURE DE PORTE

Cliquer ici

7. REPOSER LE GARNISSAGE LATERAL GAUCHE DE PORTE DE COFFRE

Cliquer ici

8. REPOSER LE GARNISSAGE LATERAL DROIT DE PORTE DE COFFRE

CONSEIL:

Procéder de la même manière que pour le côté gauche.

9. REPOSER L'ENSEMBLE DE PANNEAU SUPERIEUR D'HABILLAGE DE PORTE DE COFFRE

Cliquer ici
