Manuel de réparation de la Toyota Prius 2018: Schema Du Systeme

Manuel de réparation de la Toyota Prius 2018 / Moteur, Systeme hybride / Regulateur De Vitesse / Systeme De Camera De Reconnaissance De Marche Avant / Schema Du Systeme

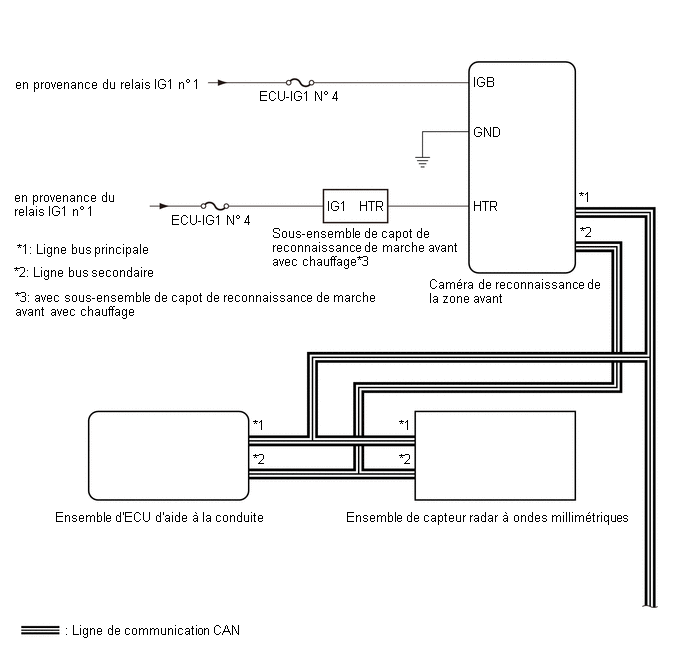

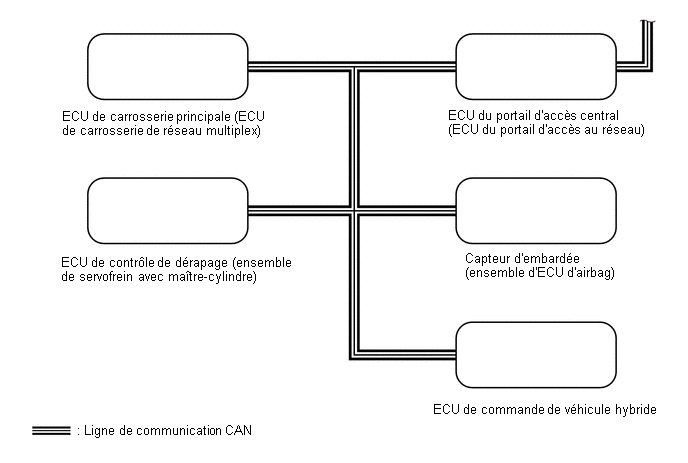

SCHEMA DU SYSTEME

Tableau de communication

Emetteur

Récepteur

Signal

Ligne

Caméra de reconnaissance de la zone avant

ECU de carrosserie principale (ECU de carrosserie de réseau multiplex)

Signal de commande des feux de route automatique

CAN

Ensemble d'ECU d'aide à la conduite

Caméra de reconnaissance de la zone avant

Signal d'information de commande PCS

CAN

ECU de commande de véhicule hybride

Caméra de reconnaissance de la zone avant
  • Signal de rapport engagé (P, R, N, D)
  • Signal d'informations relatives au type de moteur
  • Informations de spécification du véhicule (informations 2WD/4WD, informations de système conventionnel / hybride)
  • Signal de commande de système de régulateur de vitesse

CAN

ECU de carrosserie principale (ECU de carrosserie de réseau multiplex)

Caméra de reconnaissance de la zone avant

Informations sur les caractéristiques du véhicule (destination)

CAN

ECU de contrôle de dérapage (ensemble de servofrein avec maître-cylindre)

Caméra de reconnaissance de la zone avant
  • Signal de vitesse du véhicule
  • Signal du contacteur des feux stop
  • Signal de dysfonctionnement de point zéro de capteur d'embardée du véhicule
  • Signal de fonctionnement du système de commande de stabilité du véhicule
  • Signal de dysfonctionnement de système de commande de stabilité du véhicule

CAN

Capteur d'embardée (ensemble d'ECU d'airbag)

Caméra de reconnaissance de la zone avant

Signal du capteur d'embardée du véhicule

CAN
