Manuel de réparation de la Toyota Prius 2018: Support De Porte De Coffre
Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA

*1 | SUPPORT SUPERIEUR DE BEQUILLE DE PORTE DE COFFRE |
*2 | ENSEMBLE DE BEQUILLE DE PORTE DE COFFRE |
*3 | BOULON DE BEQUILLE DE PORTE DE COFFRE |
- | - |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
![]() |
Produit adhésif 1324, Three Bond 1324 d'origine Toyota ou produit équivalent |
★ | Pièce préenduite |
- | - |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. DEPOSER L'ENSEMBLE DE BEQUILLE DE PORTE DE COFFRE
REMARQUE:
- Dans la mesure du possible, éviter de toucher la tige de piston pour éviter le dépôt de corps étrangers. Veiller à maintenir le cylindre pendant l'entretien.
- Ne pas manipuler la tige de piston avec des gants en coton ou en matériaux similaires. Des fibres pourraient se déposer sur la tige et entraîner des fuites de gaz.
- N'appliquer aucune charge horizontale sur la béquille de porte pour éviter de déformer la tige de piston.
(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, soulever légèrement les 2 bagues d'arrêt comme indiqué par les flèches, dans l'ordre indiqué sur le schéma.

*a | Ruban adhésif de protection |
![]() |
Déposer dans ce sens (1) |
![]() |
Déposer dans ce sens (2) |
REMARQUE:
- Ne pas déposer les bagues d'arrêt de l'ensemble de béquille de porte de coffre. Soulever les bagues d'arrêt juste assez pour permettre de libérer le joint à rotule.
- Ne pas réutiliser l'ensemble de renfort de porte de coffre si une bague d'arrêt a été déposée.

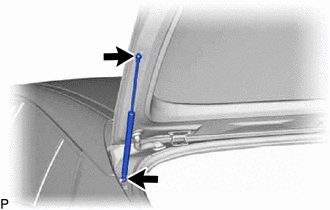

(b) Libérer les 2 joints à rotule pour déposer l'ensemble de béquille de porte de coffre.
REMARQUE:
Déposer l'ensemble de béquille de porte de coffre tout en soutenant la porte de coffre avec les mains.
2. DEPOSER LE SUPPORT SUPERIEUR DE BEQUILLE DE PORTE DE COFFRE
(a) Déposer les 2 boulons et le support supérieur de béquille de porte de coffre. |
|
3. DEPOSER LE BOULON DE BEQUILLE DE PORTE DE COFFRE
(a) Déposer le boulon de béquille de porte de coffre. |
|
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. REPOSER LE BOULON DE LA BEQUILLE DE PORTE DE COFFRE
(a) Nettoyer l'orifice de boulon sur la porte de coffre.
(b) Appliquer du produit adhésif sur les filets du boulon de béquille de porte de coffre.
Produit adhésif:
Produit adhésif 1324, Three Bond 1324 d'origine Toyota ou produit équivalent
(c) Reposer le boulon de béquille de porte de coffre.
Torque:
22 N·m {224 kgf·cm, 16 ft·lbf}
2. REPOSER LE SUPPORT SUPERIEUR DE BEQUILLE DE PORTE DE COFFRE
(a) Nettoyer les 2 orifices de boulon sur la caisse du véhicule.
(b) Appliquer du produit adhésif sur les filets des 2 boulons.
Produit adhésif:
Produit adhésif 1324, Three Bond 1324 d'origine Toyota ou produit équivalent
(c) Reposer le support supérieur de béquille de porte de coffre avec les 2 boulons.
Torque:
7,5 N·m {76 kgf·cm, 66 in·lbf}
3. REPOSER L'ENSEMBLE DE BEQUILLE DE PORTE DE COFFRE
REMARQUE:
- Dans la mesure du possible, éviter de toucher la tige de piston pour éviter le dépôt de corps étrangers. Veiller à maintenir le cylindre pendant l'entretien.
- Ne pas manipuler la tige de piston avec des gants en coton ou en matériaux similaires. Des fibres pourraient se déposer sur la tige et entraîner des fuites de gaz.
- N'appliquer aucune charge horizontale sur la béquille de porte pour éviter de déformer la tige de piston.
(a) Engager les 2 joints à rotule pour reposer l'ensemble de béquille de porte de coffre. REMARQUE: Reposer l'ensemble de béquille de porte de coffre tout en soutenant la porte de coffre avec les mains. |
|
(b) S'assurer que les joints à rotule s'engagent correctement et que l'ensemble de béquille de porte de coffre ne peut pas être extrait.
Mise Au Rebut
MISE AU REBUT
PROCEDURE
1. MISE AU DEBUT DE L'ENSEMBLE DE BEQUILLE DE PORTE DE COFFRE
(a) Fixer horizontalement l'ensemble de béquille de porte de coffre dans un étau avec la tige de piston sortie. |
|
(b) En portant des lunettes de sécurité, découper progressivement, comme indiqué sur le schéma, la partie ombrée comprise entre A et B à l'aide d'une scie à métaux, afin de libérer petit à petit le gaz qui s'y trouve.
Caractéristiques:
Zone | Mesure |
---|---|
A-B | 50 mm (1,97 po) |
ATTENTION:
Bien que le gaz se trouvant à l'intérieur de l'ensemble de béquille de porte de coffre soit incolore, inodore et sans danger, il se peut que des débris de métal soient éjectés. Aussi, recouvrir l'ensemble de béquille de porte de coffre d'un morceau de tissu ou d'un autre matériau.
