VERIFICATION

PROCEDURE

1. VERIFIER L'ENSEMBLE D'ECLAIRAGE DE LECTURE (sans toit ouvrant)

(a) Vérifier l'éclairage de lecture.

(1) Appliquer la tension de batterie auxiliaire au connecteur et vérifier si l'éclairage de lecture s'allume.

Résultat:

Branchement

Condition

Condition spécifiée

Borne positive (+) de batterie auxiliaire → 1 (+B1)

Borne négative (-) de batterie auxiliaire → 8 (GND9)

Contacteurs d'éclairage personnel avant en position OFF et contacteur d'éclairage intérieur de porte en position ON

Les éclairages personnels gauche et droit s'allument

Contacteur d'éclairage personnel avant gauche en position ON

Eclairages de lecture avant gauche en position ON

Contacteur d'éclairage personnel avant droit en position ON

Eclairages de lecture avant droit en position IN

Borne positive (+) de batterie auxiliaire → 1 (+B1)

Borne négative (-) de la batterie auxiliaire → 7 (DOOR)

Contacteurs d'éclairage personnel avant en position OFF et contacteur d'éclairage intérieur de porte en position DOOR

Les éclairages personnels gauche et droit s'allument

Si le résultat n'est pas conforme aux spécifications, remplacer l'ampoule ou l'ensemble d'éclairage de lecture.

*a

Pièce constitutive sans faisceau de câbles branché

(ensemble d'éclairage de lecture)

(b) Vérifier le contacteur de porte d'éclairage intérieur.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

5 (RLMP) - 7 (DOOR)

Contacteur de porte d'éclairage intérieur en position DOOR

En dessous de 1 Ω

5 (RLMP) - 8 (GND9)

Contacteur d'éclairage de porte intérieur en position ON

En dessous de 1 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'éclairage de lecture.

(c) Vérifier l'éclairage du contacteur.

(1) Appliquer la tension de batterie auxiliaire au connecteur et s'assurer que l'éclairage de contacteur s'allume.

OK:

Condition de mesure

Condition

Condition spécifiée

Borne positive (+) de batterie auxiliaire → 3 (ILLB)

Borne négative (-) de batterie auxiliaire → 6 (LILL)

En permanence

L'éclairage du contacteur s'allume

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'éclairage de lecture.

2. VERIFIER L'ENSEMBLE D'ECLAIRAGE DE LECTURE (avec toit ouvrant)

(a) Vérifier l'éclairage de lecture.

(1) Appliquer la tension de batterie auxiliaire au connecteur et vérifier si l'éclairage de lecture s'allume.

Résultat:

Branchement

Condition

Condition spécifiée

Borne positive (+) de batterie auxiliaire → 10 (+B1)

Borne négative (-) de batterie auxiliaire → 11 (GND)

Contacteurs d'éclairage personnel avant en position OFF et contacteur ON/OFF d'éclairage intérieur en position ON

Les éclairages personnels gauche et droit s'allument

Contacteur d'éclairage personnel avant gauche en position ON

Eclairages de lecture avant gauche en position ON

Contacteur d'éclairage personnel avant droit en position ON

Eclairages de lecture avant droit en position IN

Borne positive (+) de batterie auxiliaire → 10 (+B1)

Borne négative (-) de la batterie auxiliaire → 1 (DOOR)

Contacteurs d'éclairage personnel avant en position OFF et contacteur d'éclairage intérieur de porte en position ON

Les éclairages personnels gauche et droit s'allument

Si le résultat n'est pas conforme aux spécifications, remplacer l'ampoule ou l'ensemble d'éclairage de lecture.

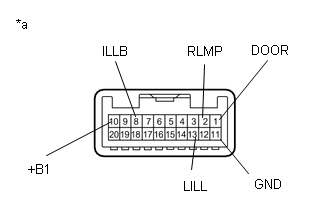

*a

Pièce constitutive sans faisceau de câbles branché

(ensemble d'éclairage de lecture)

(b) Vérifier le contacteur de porte d'éclairage intérieur.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

2 (RLMP) - 1 (DOOR)

Contacteur d'éclairage de porte intérieur en position ON

En dessous de 1 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'éclairage de lecture.

(c) Vérifier l'éclairage du contacteur.

(1) Appliquer la tension de batterie auxiliaire au connecteur et s'assurer que l'éclairage de contacteur s'allume.

OK:

Condition de mesure

Condition

Condition spécifiée

Borne positive (+) de batterie auxiliaire → 8 (ILLB)

Borne négative (-) de batterie auxiliaire → 13 (LILL)

En permanence

L'éclairage du contacteur s'allume

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'éclairage de lecture.
