Manuel de réparation de la Toyota Prius 2018: Verification
VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE DE BLOC DE JONCTION DE BATTERIE HV

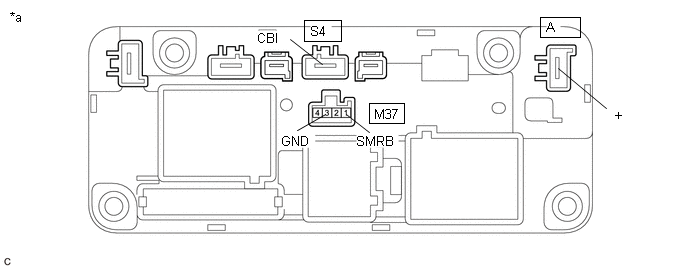

(a) Vérifier le SMRB:
(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
|
*a | Pièce constitutive sans faisceau de câbles branché (ensemble de bloc de jonction de batterie HV) |
- | - |
Résistance standard:
|
Branchement du tester |
Condition | Condition spécifiée |
|---|---|---|
|
S4-1 (CBI) - A-1 (+) |
Tension de la batterie auxiliaire non appliquée entre les bornes M37-1 (SMRB) et M37-3 (GND) |
10 kΩ minimum |
|
Tension de la batterie auxiliaire appliquée entre les bornes M37-1 (SMRB) et M37-3 (GND) |
En dessous de 1 Ω |
(2) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester |
Condition | Condition spécifiée |
|---|---|---|
|
M37-1 (SMRB) - M37-3 (GND) |
-40 à 80°C (-40 à 176°F) |
20,6 à 40,8 Ω |
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de bloc de jonction de batterie HV.

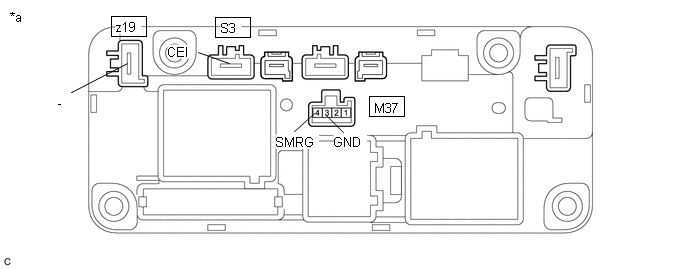

(b) Vérifier le SMRG:
(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
|
*a | Pièce constitutive sans faisceau de câbles branché (ensemble de bloc de jonction de batterie HV) |
- | - |
Résistance standard:
|
Branchement du tester |
Condition | Condition spécifiée |
|---|---|---|
|
S3-1 (CEI) - z19-1 (-) |
Tension de la batterie auxiliaire non appliquée entre les bornes M37-4 (SMRG) et M37-3 (GND) |
10 kΩ minimum |
|
Tension de la batterie auxiliaire appliquée entre les bornes M37-4 (SMRG) et M37-3 (GND) |
En dessous de 1 Ω |
(2) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester |
Condition | Condition spécifiée |
|---|---|---|
|
M37-4 (SMRG) - M37-3 (GND) |
-40 à 80°C (-40 à 176°F) |
20,6 à 40,8 Ω |
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de bloc de jonction de batterie HV.

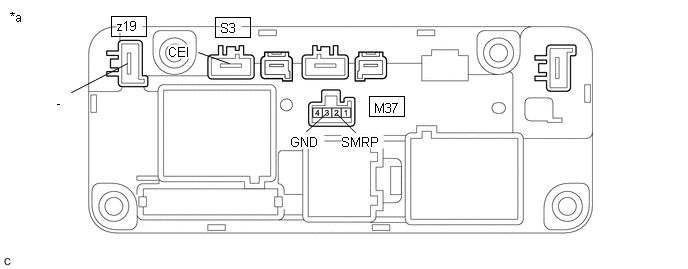

(c) Vérifier le SMRP:
(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
|
*a | Pièce constitutive sans faisceau de câbles branché (ensemble de bloc de jonction de batterie HV) |
- | - |
Résistance standard:
|
Branchement du tester |
Condition | Condition spécifiée |
|---|---|---|
|
S3-1 (CEI) - z19-1 (-) |
Tension de la batterie auxiliaire appliquée entre les bornes M37-2 (SMRP) et M37-3 (GND) |
10 kΩ minimum |
|
Tension de la batterie auxiliaire appliquée entre les bornes M37-2 (SMRP) et M37-3 (GND) |
24,3 et 29,7 Ω |
(2) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester |
Condition | Condition spécifiée |
|---|---|---|
|
M37-2 (SMRP) - M37-3 (GND) |
-40 à 80°C (-40 à 176°F) |
140 à 290 Ω |
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de bloc de jonction de batterie HV.
