Manuel de réparation de la Toyota Prius 2018: Arrêt de communication de l'ECU de porte côté conducteur (B2321)
DESCRIPTION
Ce DTC est enregistré lorsque la communication LIN entre l'ensemble de moteur de lève-vitre électrique (pour porte du conducteur) et l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) s'arrête pendant 10 secondes minimum.
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé |
---|---|---|---|
B2321 | Arrêt de communication de l'ECU de porte côté conducteur |
Absence de communication entre l'ensemble de moteur de lève-vitre électrique (pour porte du conducteur) et l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) pendant 10 secondes minimum. |
|

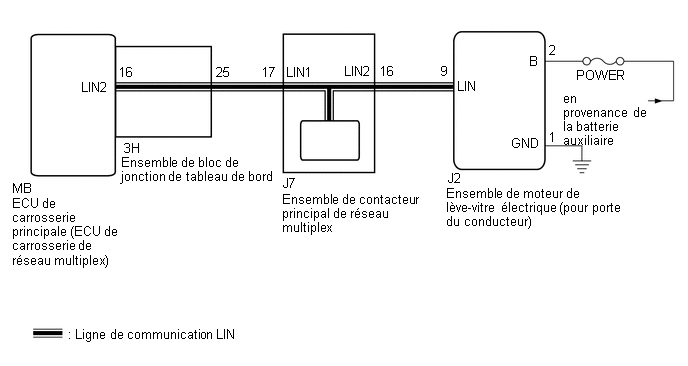

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
- Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
- Lorsqu'un ensemble de moteur de lève-vitre électrique est remplacé ou déposé et reposé, il doit être initialisé.
Cliquer ici
- Si l'ECU de carrosserie principale (ECU de carrosserie du réseau
multiplex) a été remplacée, se reporter à la section relative Ã
l'enregistrement.
Cliquer ici
PROCEDURE
1. | VERIFIER SI DES DTC SONT EMIS |
(a) Supprimer les DTC.
Cliquer ici
Body Electrical > Main Body > Clear DTCs(b) Vérifier à nouveau les DTC.
Body Electrical > Main Body > Trouble CodesRésultat:
Résultat | Passer au point |
---|---|
Seul le DTC B2321 est émis |
A |
Les DTC B1206 et B2321 sont émis simultanément |
B |
CONSEIL:
Lorsque les DTC B1206 et B2321 sont émis simultanément, commencer la recherche de pannes d'abord pour le DTC B1206.
B |
PASSER AU DTC B1206 |
|
2. |
VERIFIER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX |
(a) Déposer l'ensemble de contacteur principal de réseau multiplex. Cliquer ici |
|

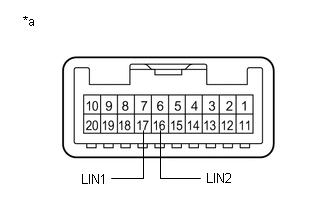

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
16 (LIN2) - 17 (LIN1) |
En permanence | En dessous de 1 Ω |
INCORRECT |
REMPLACER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX |
|
3. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX - ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE DE PORTE (pour porte du conducteur)) |
(a) Débrancher le connecteur J2 de l'ensemble de moteur de lève-vitre électrique (pour porte du conducteur).
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
REMARQUE:
Veiller à ce que chaque ECU soit en mode veille avant de procéder à la vérification. Pour passer en mode veille, mettre le contacteur d'alimentation de la position ON (IG) à OFF et attendre au moins 180 secondes sans actionner l'un des contacteurs.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
J7-16 (LIN2) - J2-9 (LIN) |
Contacteur d'alimentation en position OFF |
En dessous de 1 Ω |
J7-16 (LIN2) ou J2-9 (LIN) - Masse de carrosserie |
Contacteur d'alimentation en position OFF |
10 kΩ minimum |
INCORRECT |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
4. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (pour porte du conducteur) - BATTERIE AUXILIAIRE, MASSE DE CARROSSERIE) |
(a) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
J2-2 (B) - J2-1 (GND) |
Contacteur d'alimentation en position OFF |
11 Ã 14 V |
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
J2-1 (GND) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
INCORRECT |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
5. |
REMPLACER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (pour côté conducteur) |
(a) Remplacer l'ensemble de moteur de lève-vitre électrique (pour porte conducteur).
Cliquer ici
|
6. |
VERIFIER SI DES DTC SONT EMIS |
(a) Supprimer les DTC.
Cliquer ici
Body Electrical > Main Body > Clear DTCs(b) Vérifier à nouveau les DTC.
Body Electrical > Main Body > Trouble CodesOK:
Le DTC B2321 n'est pas émis.
OK |
FIN (L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (pour porte du conducteur) ETAIT DEFECTUEUX) |
INCORRECT |
REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
