Manuel de réparation de la Toyota Prius 2018: Circuit du signal de mise en sourdine entre l'amplificateur de l'élément stéréo et l'émetteur-récepteur télématique

Manuel de réparation de la Toyota Prius 2018 / Audio Video Telematique / Navigation / Ecran Multifonction / Systeme De Navigation / Circuit du signal de mise en sourdine entre l'amplificateur de l'élément stéréo et l'émetteur-récepteur télématique

DESCRIPTION

Le DCM (émetteur-récepteur télématique) envoie un signal de mise en sourdine à l'ensemble d'amplificateur de l'élément stéréo.

L'ensemble d'amplificateur de l'élément stéréo contrôle le volume en fonction du signal de mise en sourdine transmis par le DCM (émetteur-récepteur télématique).

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Selon les pièces qui sont remplacées lors de la vérification ou l'entretien du véhicule, procéder à l'initialisation, l'enregistrement ou le calibrage peut être nécessaire. Se reporter aux mesures de précaution pour le système de navigation.

Cliquer ici

PROCEDURE

1.

VERIFIER LE DCM (EMETTEUR-RECEPTEUR TELEMATIQUE)

(a) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

F36-17 (MUTE) - Masse de carrosserie

Contacteur d'alimentation en position ON (ACC)

Le système audio fonctionne

→ Mode d'appel d'urgence

2,0 V minimum

→ En dessous de 1 V

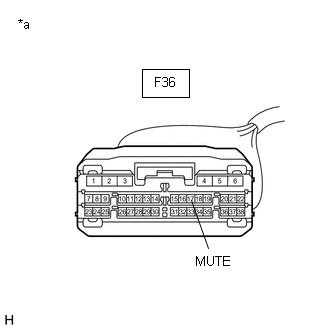

*a

Pièce constitutive avec faisceau de câbles branché

(DCM (émetteur-récepteur télématique))

OK

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES

INCORRECT

2.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO - DCM (EMETTEUR-RECEPTEUR TELEMATIQUE))

(a) Débrancher le connecteur de l'ensemble d'amplificateur de l'élément stéréo F61.

(b) Débrancher le connecteur F36 du DCM (émetteur-récepteur télématique).

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

F61-24 (TMUT) - F36-17 (MUTE)

En permanence

En dessous de 1 Ω

F61-24 (TMUT) ou F36-17 (MUTE) - Masse de carrosserie

En permanence

10 kΩ minimum

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

3.

VERIFIER L'ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO

(a) Débrancher le connecteur F36 du DCM (émetteur-récepteur télématique).

(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

F36-17 (MUTE) - Masse de carrosserie

Contacteur d'alimentation en position ON (ACC)

2,0 V minimum

*a

Vue avant du connecteur côté faisceau de câbles

(vers le DCM (émetteur-récepteur télématique))

OK

REMPLACER LE DCM (EMETTEUR-RECEPTEUR TELEMATIQUE)

INCORRECT

REMPLACER L'ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO
