Manuel de réparation de la Toyota Prius 2018: Circuit du signal de mise en sourdine entre l'ensemble de récepteur de navigation et l'amplificateur de l'élément stéréo

Manuel de réparation de la Toyota Prius 2018 / Audio Video Telematique / Navigation / Ecran Multifonction / Systeme De Navigation / Circuit du signal de mise en sourdine entre l'ensemble de récepteur de navigation et l'amplificateur de l'élément stéréo

DESCRIPTION

Ce circuit envoie à l'ensemble d'amplificateur de l'élément stéréo un signal de mise en sourdine. Par conséquent, les parasites produits par le changement de source du son cessent.

En cas de coupure du circuit, les haut-parleurs produisent des parasites lorsque la source du son change.

En cas de court-circuit, même si l'ensemble d'amplificateur de l'élément stéréo fonctionne normalement, aucun son n'est émis ou seul un son très faible est produit.

SCHEMA DE CABLAGE

PROCEDURE

1.

VERIFIER L'ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO

(a) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

F61-1 (MUTE) - Masse de carrosserie

Contacteur d'alimentation en position ON (ACC)

Le système audio fonctionne

→ Le système audio change de mode

2,0 V minimum

→ En dessous de 1 V

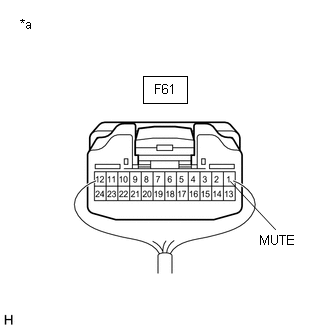

*a

Pièce constitutive avec faisceau de câbles branché

(Ensemble d'amplificateur de l'élément stéréo)

OK

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES

INCORRECT

2.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE RECEPTEUR DE NAVIGATION - ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO)

(a) Débrancher le connecteur F92 de l'ensemble de récepteur de navigation.

(b) Débrancher le connecteur de l'ensemble d'amplificateur de l'élément stéréo F61.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

F92-16 (MUT1) - F61-1 (MUTE)

En permanence

En dessous de 1 Ω

F92-16 (MUT1) ou F61-1 (MUTE) - Masse de carrosserie

En permanence

10 kΩ minimum

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

3.

VERIFIER L'ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO

(a) Débrancher le connecteur F92 de l'ensemble de récepteur de navigation.

(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

F92-16 (MUT1) - Masse de carrosserie

Contacteur d'alimentation en position ON (ACC)

Le système audio fonctionne

2,0 V minimum

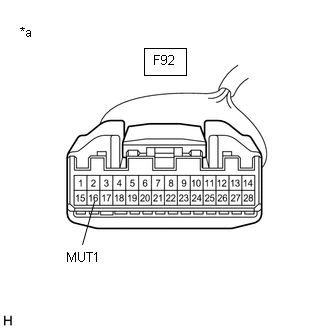

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble de récepteur de navigation)

OK

REMPLACER L'ENSEMBLE DE RECEPTEUR DE NAVIGATION

INCORRECT

REMPLACER L'ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO
