DESCRIPTION

L'ensemble d'adaptateur de prise stéréo n° 1 envoie le signal de données sonores ou des données visuelles provenant d'un appareil USB vers l'ensemble de récepteur de navigation via le circuit.

SCHEMA DE CABLAGE

PROCEDURE

1.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE RECEPTEUR DE NAVIGATION - ENSEMBLE D'ADAPTATEUR DE PRISE STEREO N° 1)

(a) Débrancher le connecteur F96 de l'ensemble de récepteur de navigation.

(b) Débrancher le connecteur F39 de l'ensemble d'adaptateur de prise stéréo n° 1.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

F39-2 (UDO-) - F96-2 (US1-)

En permanence

En dessous de 1 Ω

F39-3 (UDO+) - F96-3 (US1+)

En permanence

En dessous de 1 Ω

F39-5 (USG1) - F96-5 (USG1)

En permanence

En dessous de 1 Ω

F39-2 (UDO-) ou F96-2 (US1-) - Masse de carrosserie

En permanence

10 kΩ minimum

F39-3 (UDO+) ou F96-3 (US1+) - Masse de carrosserie

En permanence

10 kΩ minimum

F39-5 (USG1) ou F96-5 (USG1) - Masse de carrosserie

En permanence

10 kΩ minimum

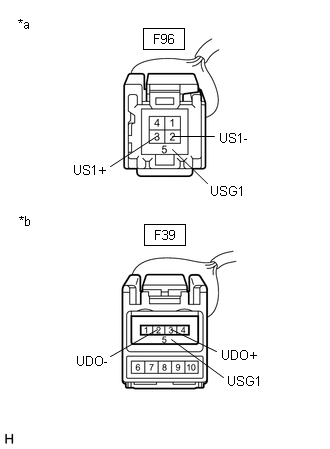

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble de récepteur de navigation)

*b

Vue avant du connecteur côté faisceau de câbles

(vers ensemble d'adaptateur de prise stéréo n° 1)

OK

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR
