DESCRIPTION

L'ensemble de tuner de l'élément stéréo envoie le signal de données de l'image à l'ensemble de récepteur de navigation via ce circuit.

SCHEMA DE CABLAGE

PROCEDURE

1.

VERIFIER LE CABLE DE NAVIGATION N° 1

(a) Débrancher le connecteur p3 de l'ensemble de récepteur de navigation.

(b) Débrancher le connecteur p4 de l'ensemble de tuner de l'élément stéréo.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

p4-1 (USV4) - p3-1 (USV4)

En permanence

En dessous de 1 Ω

p4-2 (US4-) - p3-2 (US4-)

En permanence

En dessous de 1 Ω

p4-3 (US4+) - p3-3 (US4+)

En permanence

En dessous de 1 Ω

p4-4 (UGD4) - p3-4 (UGD4)

En permanence

En dessous de 1 Ω

p4-5 (USG4) - p3-5 (USG4)

En permanence

En dessous de 1 Ω

p4-1 (USV4) ou p3-1 (USV4) - Masse de carrosserie

En permanence

10 kΩ minimum

p4-2 (US4-) ou p3-2 (US4-) - Masse de carrosserie

En permanence

10 kΩ minimum

p4-3 (US4+) ou p3-3 (US4+) - Masse de carrosserie

En permanence

10 kΩ minimum

p4-4 (UGD4) ou p3-4 (UGD4) - Masse de carrosserie

En permanence

10 kΩ minimum

p4-5 (USG4) ou p3-5 (USG4) - Masse de carrosserie

En permanence

10 kΩ minimum

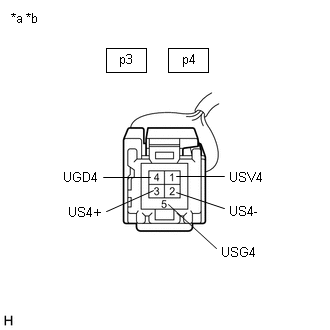

*a

Vue avant du connecteur de câble de navigation

(vers l'ensemble de récepteur de navigation)

*b

Vue avant du connecteur de câble de navigation

(vers l'ensemble de tuner de l'élément stéréo)

OK

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES

INCORRECT

REMPLACER LE CABLE DE NAVIGATION N° 1
