Manuel de réparation de la Toyota Prius 2018: Circuit du signal sonore entre l'ensemble de récepteur de navigation et l'adaptateur de prise stéréo

Manuel de réparation de la Toyota Prius 2018 / Audio Video Telematique / Navigation / Ecran Multifonction / Systeme De Navigation / Circuit du signal sonore entre l'ensemble de récepteur de navigation et l'adaptateur de prise stéréo

DESCRIPTION

L'ensemble d'adaptateur de prise stéréo n° 1 envoie le signal sonore provenant d'un appareil externe vers l'ensemble de récepteur de navigation via le circuit.

Le signal sonore envoyé est amplifié par l'ensemble de récepteur de navigation, puis transmis aux haut-parleurs.

En cas de coupure de circuit ou de court-circuit, aucun son n'est émis par les haut-parleurs, même si l'ensemble de récepteur de navigation, le DCM (émetteur-récepteur)* ou les haut-parleurs ne présentent aucun dysfonctionnement.

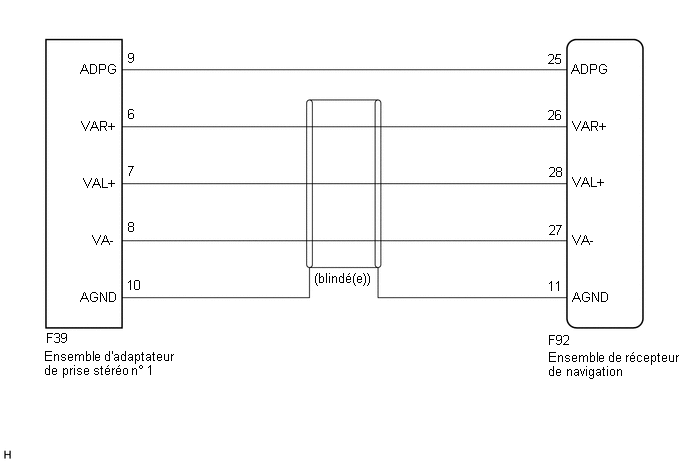

SCHEMA DE CABLAGE

PROCEDURE

1.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE RECEPTEUR DE NAVIGATION - ENSEMBLE D'ADAPTATEUR DE PRISE STEREO N° 1)

(a) Débrancher le connecteur F92 de l'ensemble de récepteur de navigation.

(b) Débrancher le connecteur F39 de l'ensemble d'adaptateur de prise stéréo n° 1.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

F92-25 (ADPG) - F39-9 (ADPG)

En permanence

En dessous de 1 Ω

F92-11 (AGND) - F39-10 (AGND)

En permanence

En dessous de 1 Ω

F92-26 (VAR+) - F39-6 (VAR+)

En permanence

En dessous de 1 Ω

F92-28 (VAL+) - F39-7 (VAL+)

En permanence

En dessous de 1 Ω

F92-27 (VA-) - F39-8 (VA-)

En permanence

En dessous de 1 Ω

F92-25 (ADPG) ou F39-9 (ADPG) - Masse de carrosserie

En permanence

10 kΩ minimum

F92-11 (AGND) ou F39-10 (AGND) - Masse de carrosserie

En permanence

10 kΩ minimum

F92-26 (VAR+) ou F39-6 (VAR+) - Masse de carrosserie

En permanence

10 kΩ minimum

F92-28 (VAL+) ou F39-7 (VAL+) - Masse de carrosserie

En permanence

10 kΩ minimum

F92-27 (VA-) ou F39-8 (VA-) - Masse de carrosserie

En permanence

10 kΩ minimum

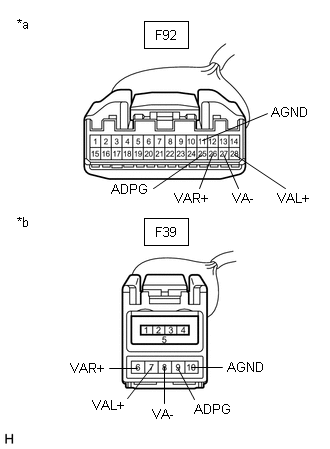

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble de récepteur de navigation)

*b

Vue avant du connecteur côté faisceau de câbles

(vers ensemble d'adaptateur de prise stéréo n° 1)

OK

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR
