Manuel de réparation de la Toyota Prius 2018: Circuit du signal sonore entre l'ensemble de récepteur de navigation et l'amplificateur de l'élément stéréo
DESCRIPTION
L'ensemble de récepteur de navigation envoie un signal sonore à l'ensemble d'amplificateur de l'élément stéréo via ce circuit.
Le signal sonore envoyé est amplifié par l'ensemble d'amplificateur de l'élément stéréo, puis est envoyé vers les haut-parleurs.
En cas de coupure de circuit ou de court-circuit, aucun son n'est émis par les haut-parleurs, même si l'ensemble d'amplificateur de l'élément stéréo, le DCM (émetteur-récepteur)* ou les haut-parleurs ne présentent aucun dysfonctionnement.
- *: avec contacteur (SOS) manuel

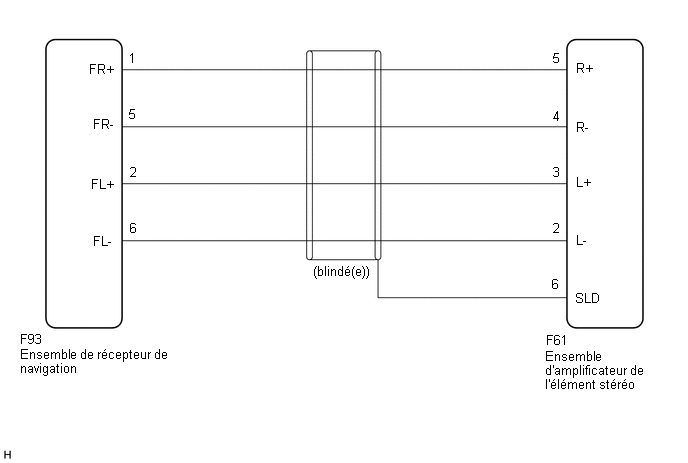

SCHEMA DE CABLAGE
PROCEDURE
1. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE RECEPTEUR DE NAVIGATION - ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO) |
(a) Débrancher le connecteur F93 de l'ensemble de récepteur de navigation.
(b) Débrancher le connecteur de l'ensemble d'amplificateur de l'élément stéréo F61.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
F93-1 (FR+) - F61-5 (R+) |
En permanence | En dessous de 1 Ω |
F93-5 (FR-) - F61-4 (R-) |
En permanence | En dessous de 1 Ω |
F93-2 (FL+) - F61-3 (L+) |
En permanence | En dessous de 1 Ω |
F93-6 (FL-) - F61-2 (L-) |
En permanence | En dessous de 1 Ω |
F93-1 (FR+) ou F61-5 (R+) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
F93-5 (FR-) ou F61-4 (R-) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
F93-2 (FL+) ou F61-3 (L+) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
F93-6 (FL-) ou F61-2 (L-) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
F61-6 (SLD) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
OK |
PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
INCORRECT |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
