Manuel de réparation de la Toyota Prius 2018: Circuit du signal sonore entre le récepteur de radio et l'adaptateur de prise stéréo

Manuel de réparation de la Toyota Prius 2018 / Audio Video Telematique / Audio / Video / Systeme Audio Et Video / Circuit du signal sonore entre le récepteur de radio et l'adaptateur de prise stéréo

DESCRIPTION

L'ensemble d'adaptateur de prise stéréo n° 1 envoie le signal sonore d'un appareil externe à l'ensemble de récepteur de radio et d'affichage via ce circuit.

Le signal sonore envoyé est amplifié par l'ensemble du récepteur de radio et de système d'affichage puis transmis aux haut-parleurs.

En cas de coupure ou de court-circuit dans ce circuit, aucun son n'est émis par les haut-parleurs même si l'ensemble du récepteur de radio et de système d'affichage ou les haut-parleurs ne présentent pas de dysfonctionnement.

SCHEMA DE CABLAGE

PROCEDURE

1.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE - ENSEMBLE D'ADAPTATEUR DE PRISE STEREO N° 1)

(a) Débrancher le connecteur F31 d'ensemble de récepteur de radio et d'affichage.

(b) Débrancher le connecteur F39 de l'ensemble d'adaptateur de prise stéréo n° 1.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

F31-25 (ADPG) - F39-9 (ADPG)

En permanence

En dessous de 1 Ω

F31-11 (AGND) - F39-10 (AGND)

En permanence

En dessous de 1 Ω

F31-26 (VAR+) - F39-6 (VAR+)

En permanence

En dessous de 1 Ω

F31-28 (VAL+) - F39-7 (VAL+)

En permanence

En dessous de 1 Ω

F31-27 (VA-) - F39-8 (VA-)

En permanence

En dessous de 1 Ω

F31-25 (ADPG) ou F39-9 (ADPG) - Masse de carrosserie

En permanence

10 kΩ minimum

F31-11 (AGND) ou F39-10 (AGND) - Masse de carrosserie

En permanence

10 kΩ minimum

F31-26 (VAR+) ou F39-6 (VAR+) - Masse de carrosserie

En permanence

10 kΩ minimum

F31-28 (VAL+) ou F39-7 (VAL+) - Masse de carrosserie

En permanence

10 kΩ minimum

F31-27 (VA-) ou F39-8 (VA-) - Masse de carrosserie

En permanence

10 kΩ minimum

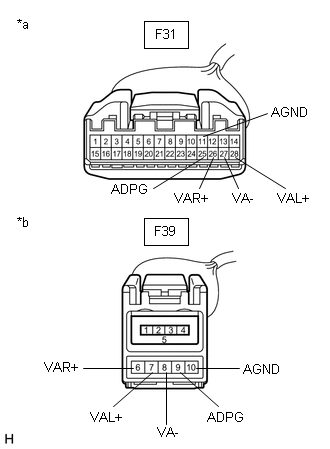

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble de récepteur de radio et d'affichage)

*b

Vue avant du connecteur côté faisceau de câbles

(vers ensemble d'adaptateur de prise stéréo n° 1)

OK

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR
