Manuel de réparation de la Toyota Prius 2018: Court-circuit à la masse du capteur de pression absolue au collecteur/pression barométrique (P010511)

Manuel de réparation de la Toyota Prius 2018 / Moteur, Systeme hybride / Commande Du Moteur 2zr-fxe / Systeme Sfi / Court-circuit à la masse du capteur de pression absolue au collecteur/pression barométrique (P010511)

DESCRIPTION

Le capteur de pression absolue au collecteur détecte la pression du collecteur d'admission qui se traduit par une variation de la tension. L'ECM calcule la pression de collecteur d'admission sur la base de cette tension. L'ECM calcule l'ouverture de l'ensemble de soupape EGR et de la VSV de purge en fonction des variations de pression dans le collecteur d'admission et détecte également les dysfonctionnements du capteur de pression absolue au collecteur à l'aide de ces variations de pression.

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

MIL

Mémoire

Remarque

P010511

Court-circuit à la masse du capteur de pression absolue au collecteur/pression barométrique

La tension de sortie du capteur de pression absolue au collecteur d'admission est inférieure à 0,5 Vpendant 0,5 seconde minimum (logique de détection à 1 cycle(s)).

  • Coupure ou court-circuit dans le circuit du capteur de pression absolue au collecteur
  • Capteur de pression absolue au collecteur
  • ECM

S'active

DTC enregistré

  • Code SAE: P0107
  • DTC pour modèles destinés au Mexique: S'applique

CONSEIL:

Lorsque ce DTC est émis, vérifier la pression absolue au collecteur d'admission dans la Data List. Sélectionner les menus suivants: Powertrain / Engine / Data List / Intake Manifold Absolute Pressure.

N° de DTC

Pression absolue au collecteur d'admission

Dysfonctionnement

P010511

Environ 0 kPa (0 lb/po²)

  • Court-circuit à la masse dans le circuit PIM
  • Court-circuit en PIM dans le circuit EPIM
  • Coupure dans le circuit VCPM

Si la valeur de la Data List est normale, cela peut être dû à un rétablissement provisoire suite à un dysfonctionnement. Rechercher d'éventuels problèmes intermittents.

DESCRIPTION DU CONTROLE

L'ECM surveille la tension du capteur de pression absolue au collecteur et utilise cette valeur pour calculer la pression au collecteur d'admission. Lorsque la tension de sortie du capteur de pression absolue au collecteur s'écarte de la plage de fonctionnement normale, l'ECM interprète cela comme un dysfonctionnement dans le circuit du capteur de pression absolue au collecteur, allume le MIL et enregistre un DTC.

Exemple:

Si la tension de sortie du capteur de pression absolue au collecteur est inférieure à 0,5 V pendant 0,5 seconde minimum, l'ECM enregistre ce DTC.

PROCEDURE DE CONTROLE

DTC correspondants

P0107: Vérification de la plage de fonctionnement du capteur de pression absolue au collecteur (tension faible)

Capteurs/Pièces constitutives (principaux) requis

Capteur de pression absolue au collecteur

Capteurs/Pièces constitutives (correspondants) requis

-

Fréquence de fonctionnement

En permanence

Durée

0,5 seconde

Fonctionnement MIL

Immédiatement

Séquence de fonctionnement

Néant

CONDITIONS TYPIQUES D'ACTIVATION

Le contrôle se fait en cas d'absence d'enregistrement des DTC suivants

Néant

Toutes les conditions suivantes sont remplies

-

Tension de la batterie auxiliaire

8 V minimum

Contacteur d'alimentation

ON (IG)

Temps écoulé après avoir amené le contacteur d'alimentation de la position OFF à ON (IG)

0,5 seconde minimum

Temps écoulé depuis que le démarreur est passé de la position ON à la position OFF

Au-dessus de 2 secondes

SEUILS DE DYSFONCTIONNEMENT TYPIQUES

Tension du capteur de pression absolue au collecteur (pression absolue au collecteur)

En dessous 0,5 V (en dessous 0 kPa(abs) [0 lb/po²(abs)])

PERIODE TEST DE CONFIRMATION

  1. Brancher le Techstream sur le DLC3.
  2. Mettre le contacteur d'alimentation en position ON (IG).
  3. Allumer le Techstream.
  4. Effacer les DTC (même si aucun DTC n'est enregistré, effectuer la suppression des DTC).
  5. Mettre le contacteur d'alimentation en position OFF et attendre 30 secondes minimum.
  6. Mettre le contacteur d'alimentation en position ON (IG).
  7. Allumer le Techstream.
  8. Mettre le moteur en mode de vérification (mode d'entretien).

    Cliquer ici

  9. Faire démarrer le moteur et attendre 5 secondes minimum.
  10. Sélectionner les menus suivants: Powertrain / Engine / Trouble Codes.
  11. Relever les DTC en attente.

    CONSEIL:

    • Si un DTC en attente est émis, le système présente un dysfonctionnement.
    • Si aucun DTC en attente n'est émis, effectuer la procédure suivante.
  12. Sélectionner les menus suivants: Powertrain / Engine / Utility / All Readiness.
  13. Introduire le DTC: P010511.
  14. Vérifier le résultat de l'estimation de DTC.

    Affichage du Techstream

    Description

    NORMAL

    • Estimation de DTC terminée
    • Système normal

    ABNORMAL

    • Estimation de DTC terminée
    • Système anormal

    INCOMPLETE

    • Estimation de DTC non terminée
    • Effectuer la période test après avoir confirmé les conditions d'activation de DTC

    N/A

    • Impossibilité d'effectuer l'estimation de DTC
    • Le nombre de DTC qui ne satisfont pas aux conditions préalables de DTC a atteint la limite de mémoire de l'ECU

    CONSEIL:

    • Si le résultat de l'estimation est NORMAL, le système est normal.
    • Si le résultat de l'estimation est ABNORMAL, le système présente un dysfonctionnement.
  15. Si le résultat de l'estimation est INCOMPLETE ou N/A et qu'aucun DTC en attente n'est émis, effectuer une conduite cyclique universelle et rechercher des DTC permanents.

    Cliquer ici

    CONSEIL:

    • Si aucun DTC permanent n'est émis, le système présente un dysfonctionnement.
    • Si aucun DTC permanent n'est émis, le système est normal.

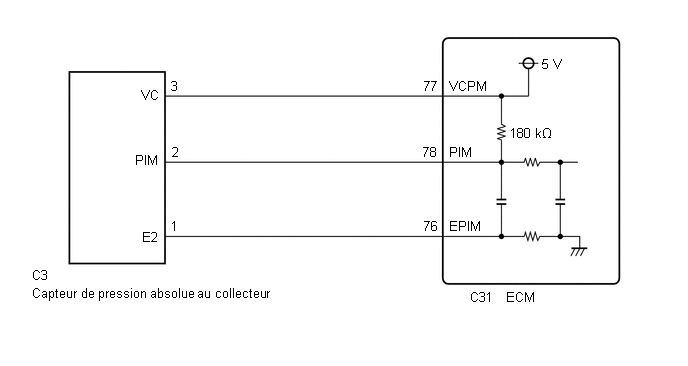

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

Relever les données d'arrêt sur image à l'aide du Techstream. L'ECM enregistre les informations relatives aux conditions de conduite et au véhicule sous forme de données d'arrêt sur image au moment où un DTC est enregistré. Lors de la recherche de pannes, les données d'arrêt sur image peuvent permettre de déterminer si le véhicule roulait ou non, si le moteur était ou non monté en température, si le rapport air/carburant était pauvre ou riche et elles peuvent permettre de déterminer diverses autres données au moment de l'apparition du dysfonctionnement.

PROCEDURE

1.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR

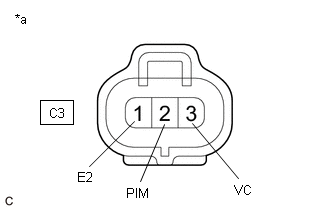

*a

Vue avant du connecteur côté faisceau de câbles

(vers le capteur de pression absolue au collecteur)

CONSEIL:

S'assurer que le connecteur est correctement branché. Si ce n'est pas le cas, le brancher correctement et vérifier si d'autres DTC sont émis.

(a) Débrancher le connecteur du capteur de pression absolue au collecteur.

(b) Mettre le contacteur d'alimentation en position ON (IG).

(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

C3-3 (VC) - C3-1 (E2)

Contacteur d'alimentation en position ON (IG)

4,75 à 5,25 V

C3-2 (PIM) - C3-1 (E2)

Contacteur d'alimentation en position ON (IG)

3,0 à 5,25 V

(d) Mettre le contacteur d'alimentation en position OFF et attendre 30 secondes minimum.

(e) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

C3-3 (VC) - C3-2 (PIM)

Contacteur d'alimentation en position OFF

171 à 189 kΩ

OK

REMPLACER LE CAPTEUR DE PRESSION ABSOLUE AU COLLECTEUR

INCORRECT

2.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CAPTEUR DE PRESSION ABSOLUE AU COLLECTEUR - ECM)

(a) Débrancher le connecteur du capteur de pression absolue au collecteur.

(b) Débrancher le connecteur d'ECM.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

C3-3 (VC) - C31-77 (VCPM)

En permanence

En dessous de 1 Ω

C3-2 (PIM) ou C31-78 (PIM) - Masse de carrosserie et autres bornes

En permanence

10 kΩ minimum

OK

REMPLACER L'ECM

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR
