Manuel de réparation de la Toyota Prius 2018: Demontage
DEMONTAGE
PROCEDURE
1. DEPOSER LA VITRE DU COMBINE D'INSTRUMENTS
| (a) Déposer les 9 douilles. |
|
| (b) Libérer les 12 griffes pour déposer la vitre du combiné d'instruments. |
|
2. DEPOSER LE CACHE DE COMBINE D'INSTRUMENTS N° 1
| (a) Déposer les 2 vis. |
|
(b) Libérer les 10 griffes pour déposer le cache de combiné d'instruments n° 1.
3. DEPOSER LA PLAQUE DE COMBINE D'INSTRUMENTS N° 1
| (a) Libérer les 3 guides et déposer la plaque de combiné d'instruments n° 1. |
|
4. DEPOSER LE BOITIER DE COMBINE D'INSTRUMENTS N° 2
| (a) Déposer la vis. |
|
| (b) Libérer les 2 guides et déposer le boîtier de combiné d'instruments n° 2. |
|
| (c) Déposer les 2 vis. |
|
(d) Libérer les 2 guides, puis débrancher le connecteur pour déposer le boîtier de combiné d'instruments n° 2 avec l'affichage multifonction du combiné d'instruments, comme indiqué sur le schéma.
 |
Déposer dans ce sens |
REMARQUE:
- Veiller à extraire le connecteur tout droit vers le haut lors de son débranchement car il peut facilement être endommagé.
- Ne pas exercer trop de force sur le connecteur.

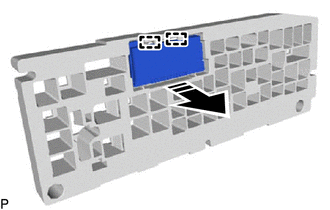

(e) Libérer les 2 guides pour déposer l'affichage multifonction de combiné d'instruments du boîtier de combiné d'instruments n° 2 comme indiqué sur le schéma.
|
|
Déposer dans ce sens |
5. DEPOSER LA PLAQUE DE CIRCUIT DE COMBINE D'INSTRUMENTS N° 2
| (a) Déposer les 4 vis. |
|
(b) Libérer les 4 guides pour déposer la plaque de circuit de combiné d'instruments n° 2 comme indiqué sur le schéma.
|
|
Déposer dans ce sens |
6. DEPOSER LA PLAQUE DE CIRCUIT DE COMBINE D'INSTRUMENTS
| (a) Libérer les 4 griffes et les 4 guides. |
|

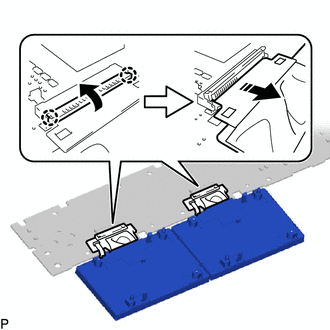

(b) Libérer les 4 griffes et soulever les 2 supports.
|
|
Déposer dans ce sens |
REMARQUE:
Veiller à ne pas faire tourner le support de 90° ou plus, car cela risquerait de l'endommager.

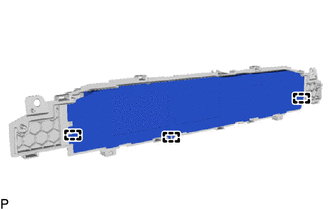

(c) Débrancher tous les connecteurs pour déposer l'écran TFT de la plaque de circuit de combiné d'instruments comme indiqué sur le schéma.
