Manuel de réparation de la Toyota Prius 2018: Demontage
DEMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. DEPOSER L'ECU DE DETECTION D'OCCUPANT (pour côté passager avant)
Cliquer ici
2. DEPOSER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT (pour côté conducteur)
Cliquer ici
3. DEPOSER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT (pour côté passager avant)
Cliquer ici
4. DEBRANCHER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

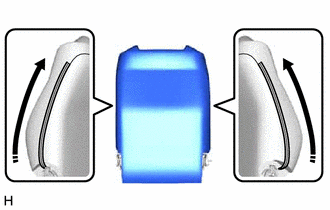

(a) Débrancher l'élastique de la housse de dossier de siège avant de type séparé. |
|
5. DEPOSER LA POIGNEE DE REGLAGE EN HAUTEUR DE SIEGE (pour côté conducteur)
(a) Actionner la poignée de réglage en hauteur et, à l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer la griffe et déposer la poignée de réglage en hauteur, comme indiqué sur le schéma.
*a | Ruban adhésif de protection |
Déposer dans ce sens |
6. DEPOSER LE CACHE DE CHARNIERE D'INCLINAISON N° 1
(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif, libérer la griffe. |
|
(b) Libérer le guide pour déposer le cache de charnière d'inclinaison n° 1.
7. DEPOSER LA POIGNEE DE DEVERROUILLAGE DE DISPOSITIF DE REGLAGE D'INCLINAISON
(a) Déposer la poignée de déverrouillage de dispositif de réglage d'inclinaison. |
|
8. DEPOSER LE BOUCHON DE CACHE DE REGLAGE DE SIEGE (pour côté conducteur)
(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les 2 griffes comme indiqué sur le schéma.
*a | Ruban adhésif de protection |
Déposer dans ce sens (1) | |
Déposer dans ce sens (2) |
(b) Libérer les 2 guides pour déposer le bouchon de cache de dispositif de réglage du siège comme indiqué sur le schéma.
9. DEPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT GAUCHE (pour côté conducteur)
(a) Libérer les 2 griffes. | |
(b) Libérer la griffe et les 2 guides. | |
(c) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les 2 griffes comme indiqué sur le schéma.
*a | Ruban adhésif de protection |
Déposer dans ce sens |
(d) Libérer le guide pour déposer la protection d'assise de siège avant gauche comme indiqué sur le schéma.
Déposer dans ce sens |
10. DEPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT GAUCHE (pour côté conducteur)
(a) Libérer les 2 griffes. | |
(b) Libérer les 2 griffes et les 2 guides pour déposer la protection intérieure d'assise de siège avant gauche, comme indiqué sur le schéma.
Déposer dans ce sens |
11. DEPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT DROITE (pour côté passager avant)
(a) Libérer les 2 griffes. | |
(b) Libérer la griffe et les 2 guides. | |
(c) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer la griffe comme indiqué sur le schéma.
*a | Ruban adhésif de protection |
Déposer dans ce sens |
(d) Libérer le guide pour déposer la protection d'assise de siège avant droit comme indiqué sur le schéma.
Déposer dans ce sens |
12. DEPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT DROIT (pour côté passager avant)
(a) Libérer les 3 griffes. | |
(b) Libérer les 2 griffes et les 2 guides pour déposer la protection intérieure d'assise de siège avant droit, comme indiqué sur le schéma.
Déposer dans ce sens |
13. DEPOSER LE CACHE DE SUPPORT DU DISPOSITIF DE REGLAGE EN HAUTEUR (pour côté conducteur)
(a) Libérer la griffe pour déposer le cache de support de dispositif de réglage en hauteur. |
|
14. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
(a) Libérer les 2 crochets. | |
(b) avec système de chauffage de siège:
(1) Débrancher le connecteur. | |
(2) Libérer l'attache.
(c) Libérer la griffe et les 4 attaches pour détacher le faisceau de câbles d'ensemble d'airbag de siège avant. CONSEIL: Libérer les 4 attaches en premier. | |
(d) Déposer les 4 boulons. | |
(e) Libérer les 4 guides pour déposer l'ensemble de dossier de siège avant de type séparé de l'ensemble d'assise de siège avant de type séparé.
15. DEPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE AVANT
(a) Libérer les 3 crochets. | |
(b) avec système de chauffage de siège:
(1) Libérer l'attache. | |
(c) Ouvrir les 2 dispositifs de fixation. | |

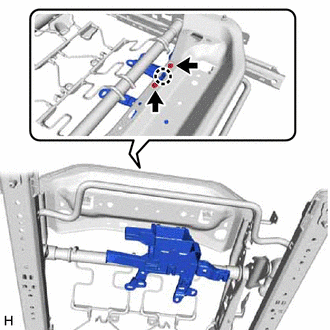

(d) Libérer les 4 griffes et déposer les 2 supports d'appuie-tête de siège avant. |
|
16. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE
(a) Déposer la housse de dossier de siège avant de type séparé avec rembourrage.
17. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
(a) A l'aide d'un tournevis, libérer les 17 griffes et déposer la housse de dossier de siège avant de type séparé du rembourrage de dossier de siège avant de type séparé comme indiqué sur le schéma.
*a | Tournevis |
- | - |
18. DEPOSER L'ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT (avec système de chauffage de siège)
Cliquer ici
19. DEPOSER L'ENSEMBLE D'AIRBAG DE SIEGE AVANT
Cliquer ici
20. DEPOSER LE SOUS-ENSEMBLE DE RESSORT DE DOSSIER DE SIEGE AVANT
(a) Libérer les 2 griffes pour déposer les 2 protections de bord de dossier de siège avant du sous-ensemble d'armature de dossier de siège avant. |
|
(b) Déposer le sous-ensemble de ressort de dossier de siège avant du sous-ensemble d'armature de dossier de siège avant comme indiqué sur le schéma.
Déposer dans ce sens |
21. DEPOSER LA PROTECTION DE BORD DE DOSSIER DE SIEGE AVANT
(a) Déposer les 2 protections de bord de dossier de siège avant du sous-ensemble de ressort de dossier de siège avant.
22. DEPOSER LE CROCHET DE DOSSIER DE SIEGE AVANT
(a) Déposer les 2 crochets de dossier de siège avant du sous-ensemble d'armature de dossier de siège avant. |
|
23. DEPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE
(a) avec système de chauffage de siège:
(1) Libérer la griffe et les 4 attaches pour détacher le faisceau de câbles de l'ensemble de chauffage d'assise de siège avant. CONSEIL: Libérer les 4 attaches en premier. | |
(b) Libérer les 2 crochets. | |
(c) Libérer les 10 crochets et déposer la housse d'assise de siège avant de type séparé avec rembourrage.
24. DEPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE
(a) A l'aide d'un tournevis, libérer les 13 griffes et déposer la housse d'assise de siège avant de type séparé du rembourrage d'assise de siège avant de type séparé comme indiqué sur le schéma.
*a | Tournevis |
- | - |
25. DEPOSER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT (avec système de chauffage de siège)
Cliquer ici
26. DEPOSER L'ENSEMBLE D'AIRBAG D'ASSISE DE SIEGE AVANT DROIT (pour côté passager avant)
Cliquer ici
27. DEPOSER LA PROTECTION D'ASSISE INFERIEURE DE SIEGE AVANT GAUCHE (pour côté conducteur)
(a) Libérer le crochet. |
|
(b) Libérer la griffe et le guide pour déposer la protection inférieure d'assise de siège avant gauche.
28. DEPOSER LA PROTECTION D'ASSISE INFERIEURE DE SIEGE AVANT DROIT (pour côté conducteur)
(a) Libérer le crochet. |
|
(b) Libérer la griffe et le guide pour déposer la protection inférieure d'assise de siège avant droite.
29. DEPOSER LE COUVERCLE INTERIEUR DE DISPOSITIF DE REGLAGE D'INCLINAISON GAUCHE DE SIEGE GAUCHE (pour côté conducteur)
(a) Libérer les 4 griffes pour déposer le cache intérieur de dispositif de réglage d'inclinaison gauche de siège gauche. |
|
30. DEPOSER LE COUVERCLE INTERIEUR DROIT DU DISPOSITIF DE REGLAGE D'INCLINAISON DE SIEGE GAUCHE (pour côté conducteur)
CONSEIL:
Procéder de la même manière que pour le côté gauche.
31. DEPOSER LE CACHE INTERIEUR DE DISPOSITIF DE REGLAGE D'INCLINAISON GAUCHE DE SIEGE DROIT (pour côté passager avant)
(a) Libérer l'attache. | |
(b) Libérer les 4 griffes pour déposer le cache intérieur de dispositif de réglage d'inclinaison gauche de siège droit. |
|
32. DEPOSER LE CACHE INTERIEUR DE DISPOSITIF DE REGLAGE D'INCLINAISON DROIT DE SIEGE DROIT (pour côté passager avant)
(a) Libérer les 4 griffes pour déposer le cache intérieur de dispositif de réglage d'inclinaison droit de siège droit. |
|
33. DEPOSER LE CABLE DE SIEGE AVANT DROIT (pour côté passager avant)
(a) Débrancher chaque connecteur puis libérer chaque attache pour déposer le câble de siège avant droit.
34. DEPOSER LE SUPPORT DE FAISCEAU DE CABLES D'ASSISE DE SIEGE AVANT
(a) Déposer les 2 vis. | |
(b) Libérer la griffe pour déposer le support de faisceau de câbles d'assise de siège avant.
35. DEPOSER LE SOUS-ENSEMBLE DE RESSORT D'ASSISE DE SIEGE AVANT
(a) Libérer les 6 crochets pour déposer le sous-ensemble de ressort d'assise de siège avant de l'ensemble de dispositif de réglage de siège avant. | |
36. DEPOSER LA POIGNEE DE REGLAGE DE GLISSIERE DE SIEGE
(a) Libérer les 2 griffes pour déposer la poignée de réglage de glissière de siège de l'ensemble de dispositif de réglage de siège avant. | |
