Manuel de réparation de la Toyota Prius 2018: Demontage

DEMONTAGE

PROCEDURE

1. DEPOSER LA SOUPAPE DE DECHARGE DE POMPE A HUILE

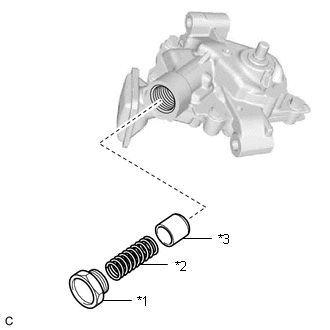

(a) A l'aide d'une clé à douille de 27 mm, déposer le bouchon de soupape de décharge de pompe à huile du corps de pompe à huile.

*1

Bouchon de soupape de décharge de pompe à huile

*2

Ressort de soupape de décharge de pompe à huile

*3

Soupape de décharge de pompe à huile

(b) Déposer le ressort de soupape de décharge de pompe à huile et la soupape de décharge de pompe à huile du corps de pompe à huile.

2. DEPOSER LE SOUS-ENSEMBLE DE CACHE DE POMPE A HUILE

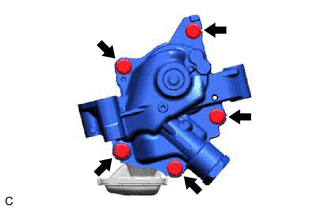

(a) Déposer les 5 boulons et le sous-ensemble de couvercle de pompe à huile du corps de pompe à huile.

Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont ...

Verification
VERIFICATION PROCEDURE 1. VERIFIER LA SOUPAPE DE DECHARGE DE POMPE A HUILE (a) Enduire d'huile moteur la soupape de décharge de pompe à huile puis s'assurer qu'elle glisse sans à-coups d ...
