Manuel de réparation de la Toyota Prius 2018: Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose du frein avant sont indiquées ci-dessous.

REMARQUE:

• Juste après avoir reposé les plaquettes de frein, les performances de freinage peuvent être réduites. Toujours effectuer un essai sur route dans un endroit sûr en faisant attention aux alentours.
• Lorsque la pédale de frein est enfoncée pour la première fois après avoir remplacé les plaquettes de frein ou repoussé le piston de frein à disque, le DTC C1214 peut être enregistré. En l'absence de dysfonctionnement, supprimer le DTC.
• Lorsque la batterie auxiliaire est branchée, même si le contacteur d'alimentation est en position OFF, le système de commande de freinage s'active lorsque la pédale de frein est enfoncée ou lorsqu'un contacteur d'éclairage de seuil de porte s'active. Dès lors, pendant l'entretien des pièces constitutives du système de freinage, ne pas actionner la pédale de frein ou ouvrir/fermer les portes lorsque la batterie auxiliaire est branchée.
• Après avoir remplacé les plaquettes de frein à disque avant, toujours effectuer un essai sur route pour vérifier l'efficacité des freins et s'il y a des vibrations.

CONSEIL:

• Procéder de la même façon pour le côté droit et pour le côté gauche.
• La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. MESURES DE PRECAUTION

REMARQUE:

Après avoir mis le contacteur d'alimentation en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Par conséquent, veiller à lire les mesures de précaution concernant le débranchement du câble de la borne négative (-) de la batterie auxiliaire avant de poursuivre le travail.

Cliquer ici

2. DESACTIVER LA COMMANDE DE FREINAGE

(a) Attendre au moins 2 minutes après avoir mis le contacteur d'alimentation en position OFF.

REMARQUE:

Lorsque la pédale de frein est enfoncée ou lorsque le contacteur d'éclairage de seuil de porte est activé même si le contacteur d'alimentation est en position OFF, le système de commande de freinage s'active. Par conséquent, ne pas enfoncer la pédale de frein et ouvrir/fermer les portes tant que le connecteur du contacteur de niveau du réservoir est débranché.

(b) Débrancher le connecteur du contacteur de niveau du réservoir avec le frein de stationnement serré.

(c) Débrancher le câble de la borne négative (-) de la batterie auxiliaire.

Cliquer ici

(d) Enfoncer la pédale de frein 40 fois minimum pour faire revenir tout le liquide de l'accumulateur dans le réservoir.

(e) S'assurer que la pédale de frein ne peut être enfoncée davantage.

(f) Desserrer le frein de stationnement.

3. DEPOSER LA ROUE AVANT

Cliquer ici

4. VIDANGER LE LIQUIDE DE FREIN

REMARQUE:

Si du liquide de frein fuit sur une surface peinte, la nettoyer immédiatement.

5. DEBRANCHER LE FLEXIBLE AVANT

(a) Déposer le boulon-raccord et le joint d'étanchéité, et débrancher le flexible avant de l'ensemble de cylindre de frein à disque avant.

6. DEPOSER L'ENSEMBLE DE CYLINDRE DE FREIN A DISQUE AVANT

(a) Maintenir les 2 broches coulissantes de cylindre de frein à disque avant et déposer les 2 boulons et l'ensemble de cylindre de frein à disque avant.

*a Tourner *b Maintenir

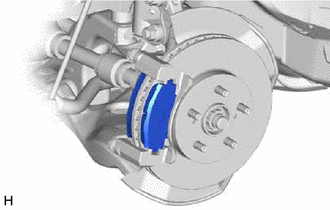

7. DEPOSER LA PLAQUETTE DE FREIN A DISQUE AVANT

(a) Déposer les 2 plaquettes de frein à disque avant de la fixation de cylindre de frein à disque avant.

8. DEPOSER LE KIT DE CALES ANTIGRINCEMENTS DE FREIN A DISQUE AVANT

(a) Retirer la cale antibruit de frein à disque n° 1 et la cale antibruit de frein à disque n° 2 de chaque plaquette de frein à disque avant.

(b) A l'aide d'un tournevis, déposer la plaque d'indicateur d'usure de chaque plaquette de frein à disque avant.

9. DEPOSER LA PLAQUE DE SUPPORT DE PLAQUETTE DE FREIN A DISQUE AVANT

(a) Déposer les 4 plaques de support de plaquette de frein à disque avant de la fixation de cylindre de frein à disque avant. REMARQUE: Chaque plaque de support de plaquette de frein à disque avant a une forme différente. S'assurer de tracer un repère d'identification sur chaque plaque de support de plaquette de frein à disque avant afin de pouvoir les reposer dans leur position d'origine.

10. DEPOSER LA BROCHE COULISSANTE DE CYLINDRE DE FREIN A DISQUE AVANT

(a) Déposer les 2 broches coulissantes de cylindre de frein à disque avant de la fixation de cylindre de frein à disque avant.

(b) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif, déposer la douille coulissante de cylindre de frein à disque avant de la broche coulissante de cylindre de frein à disque avant (côté inférieur). REMARQUE: Ne pas endommager la broche coulissante de cylindre de frein à disque avant.

*a Ruban adhésif de protection

11. DEPOSER LE SOUFFLET PARE-POUSSIERE DE DOUILLE DE FREIN A DISQUE AVANT

(a) Déposer les 2 soufflets pare-poussière de douille de frein à disque avant de la fixation de cylindre de frein à disque avant.

12. DEPOSER LA FIXATION DE CYLINDRE DE FREIN A DISQUE AVANT

(a) Déposer du porte-fusée de direction les 2 boulons et la fixation de cylindre de frein à disque avant.

13. DEPOSER LE DISQUE AVANT

(a) Tracer des repères d'alignement sur le disque avant et le sous-ensemble de moyeu d'essieu avant.

*a Repère d'alignement

(b) Déposer le disque avant.
