Manuel de réparation de la Toyota Prius 2018: Coupure ou court-circuit dans le circuit du capteur de vitesse avant droit (C1405,C1406)
DESCRIPTION
Se reporter aux DTC C1413 et C1414.
Cliquer ici
N° de DTC | Objet de la détection |
Code INF | Condition de détection du DTC |
Organe incriminé | Remarque |
---|---|---|---|---|---|
C1405 | Coupure ou court-circuit dans le circuit du capteur de vitesse avant droit |
503 506 508 |
|
| ABS DTC |
C1406 | Coupure ou court-circuit dans le circuit du capteur de vitesse avant gauche |
513 516 518 |
|
| ABS DTC |
SCHEMA DE CABLAGE
Se reporter aux DTC C1413 et C1414.
Cliquer ici
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Après le remplacement de l'ECU de contrôle de dérapage (ensemble de servofrein avec maître-cylindre), effectuer l'apprentissage de déport d'électrovanne linéaire, l'apprentissage de l'électrovanne de maintien d'ABS, le calibrage du point zéro du capteur d'embardée et d'accélération et la mémorisation des informations du système après avoir effectué la procédure "Reset Memory".
Cliquer ici
PROCEDURE
1. |
RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (INTERRUPTION MOMENTANEE) |
(a) A l'aide du Techstream, rechercher d'éventuelles interruptions momentanées dans le faisceau de câbles et le connecteur correspondant au DTC.
Cliquer ici
Chassis > ABS/VSC/TRAC > Data List
Affichage du tester | Objet de la mesure |
Plage | Condition normale |
Note de diagnostic |
---|---|---|---|---|
FR Speed Open | Détection d'une coupure dans le capteur de vitesse avant droit |
Error ou Normal | Error: Interruption momentanée Normal(e): Normal(e) |
- |
FL Speed Open |
Détection d'une coupure dans le capteur de vitesse avant gauche |
Error ou Normal | Error: Interruption momentanée Normal(e): Normal(e) |
- |
Affichage du tester |
---|
FR Speed Open |
FL Speed Open |
(b) Vérifier la présence d'éventuelles interruptions momentanées dans le faisceau de câbles et les connecteurs.
OK:
Aucune interruption momentanée.
REMARQUE:
Effectuer la vérification ci-dessus avant la dépose du capteur et du connecteur.
INCORRECT |
PASSER AU POINT 4 |
|
2. |
RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (FRONT SPEED SENSOR) |
(a) Sélectionner la Data List sur le Techstream.
Cliquer ici
Chassis > ABS/VSC/TRAC > Data List
Affichage du tester | Objet de la mesure |
Plage | Condition normale |
Note de diagnostic |
---|---|---|---|---|
FR Wheel Speed | Capteur de vitesse avant droit |
Min.: 0 km/h (0 mi/h), Max.: 326,4 km/h (203 mi/h) |
Véhicule à l'arrêt: 0 km/h (0 mi/h) |
Lorsque le véhicule roule à une vitesse constante: Aucune grande variation |
FL Wheel Speed | Capteur de vitesse avant gauche |
Min.: 0 km/h (0 mi/h), Max.: 326,4 km/h (203 mi/h) |
Véhicule à l'arrêt: 0 km/h (0 mi/h) |
Lorsque le véhicule roule à une vitesse constante: Aucune grande variation |
Affichage du tester |
---|
FR Wheel Speed |
FL Wheel Speed |
(b) Vérifier la valeur de sortie du capteur de vitesse.
OK:
La valeur de sortie varie en fonction de la vitesse du véhicule.
INCORRECT |
PASSER AU POINT 4 |
|
3. |
CONFIRMER A NOUVEAU LE DTC |
(a) Supprimer les DTC.
Cliquer ici
Chassis > ABS/VSC/TRAC > Clear DTCs(b) Mettre le contacteur d'alimentation en position OFF.
(c) Mettre le contacteur d'alimentation en position ON (READY).
(d) Effectuer un essai sur route.
(e) Vérifier si le même DTC est émis.
Cliquer ici
Chassis > ABS/VSC/TRAC > Trouble CodesRésultat:
Résultat | Passer au point |
---|---|
Les DTC C1405 et C1406 ne sont pas émis. |
A |
Les DTC C1405 et/ou C1406 sont émis. |
B |
A | UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION |
B | REMPLACER LE SERVOFREIN AVEC ENSEMBLE DE MAITRE-CYLINDRE |
4. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE SERVOFREIN AVEC MAITRE-CYLINDRE - CAPTEUR DE VITESSE AVANT) |
(a) Mettre le contacteur d'alimentation en position OFF.
(b) S'assurer de l'absence de jeu au niveau du verrouillage et du raccordement des connecteurs.
OK:
Le connecteur est correctement branché.
(c) Débrancher le connecteur A41 de l'ECU de contrôle de dérapage (ensemble de servofrein avec maître-cylindre).
(d) Débrancher le connecteur A31 ou A15 du capteur de vitesse avant.
(e) Vérifier le boîtier du connecteur et les bornes pour s'assurer de l'absence de déformation et de corrosion.
OK:
Aucune déformation ni corrosion.
(f) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
pour RH
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|

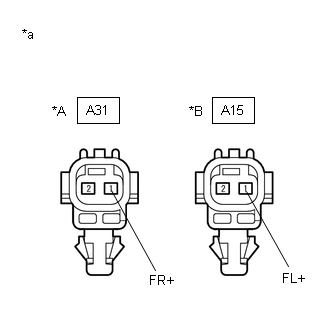

A41-3 (FR+) - A31-1 (FR+) |
En permanence | En dessous de 1 Ω |
A41-3 (FR+) ou A31-1 (FR+) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
A41-4 (FR-) - A31-2 (FR-) |
En permanence | En dessous de 1 Ω |
A41-4 (FR-) ou A31-2 (FR-) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
A41-31 (FL+) - A15-1 (FL+) |
En permanence | En dessous de 1 Ω |
A41-31 (FL+) ou A15-1 (FL+) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
A41-32 (FL-) - A15-2 (FL-) |
En permanence | En dessous de 1 Ω |
A41-32 (FL-) ou A15-2 (FL-) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
INCORRECT |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
5. |
VERIFIER L'ENSEMBLE DE SERVOFREIN AVEC MAITRE-CYLINDRE (SORTIE DE CAPTEUR) |
(a) Rebrancher le connecteur A41 de l'ECU de contrôle de dérapage (ensemble de servofrein avec maître-cylindre). |
|
(b) Mettre le contacteur d'alimentation en position ON (IG).
(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
pour RH
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
A31-1 (FR+) - Masse de carrosserie |
Contacteur d'alimentation en position ON (IG) |
8 Ã 14 V |
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
A15-1 (FL+) - Masse de carrosserie |
Contacteur d'alimentation en position ON (IG) |
8 Ã 14 V |
REMARQUE:
Vérifier le signal du capteur de vitesse après le remplacement.
Cliquer ici
OK |
REMPLACER LE CAPTEUR DE VITESSE AVANT |
INCORRECT |
REMPLACER LE SERVOFREIN AVEC ENSEMBLE DE MAITRE-CYLINDRE |
