DESCRIPTION

Se reporter aux DTC C1415 et C1416.

Cliquer ici

N° de DTC	Objet de la détection	Code INF	Condition de détection du DTC	Organe incriminé	Remarque
C1407	Coupure ou court-circuit dans le circuit du capteur de vitesse arrière droit	523 526 528	Code INF: 523 Une coupure dans le circuit de signal du capteur de vitesse se produit pendant au moins 0,5 seconde. Code INF: 526 La tension d'alimentation électrique du capteur de vitesse est basse pendant au moins 0,5 seconde. Code INF: 528 La tension d'alimentation électrique du capteur de vitesse est basse pendant 0,2 seconde, et elle ne revient pas à un niveau normal pendant 60 secondes minimum.	Câble de capteur de contrôle de dérapage droit Capteur de vitesse arrière droit (ensemble de moyeu d'essieu et de roulement arrière droit) Faisceau de câbles ou connecteur ECU de contrôle de dérapage (ensemble de servofrein avec maître-cylindre)	ABS DTC
C1408	Coupure ou court-circuit dans le circuit du capteur de vitesse arrière gauche	533 536 538	Code INF: 533 Une coupure dans le circuit de signal du capteur de vitesse se produit pendant au moins 0,5 seconde. Code INF: 536 La tension d'alimentation électrique du capteur de vitesse est basse pendant au moins 0,5 seconde. Code INF: 538 La tension d'alimentation électrique du capteur de vitesse est basse pendant 0,2 seconde, et elle ne revient pas à un niveau normal pendant 60 secondes minimum.	Câble de capteur de contrôle de dérapage gauche Capteur de vitesse arrière gauche (ensemble de moyeu d'essieu et de roulement arrière gauche) Faisceau de câbles ou connecteur ECU de contrôle de dérapage (ensemble de servofrein avec maître-cylindre)	ABS DTC

N° de DTC

Objet de la détection

Code INF

Condition de détection du DTC

Organe incriminé

Remarque

C1407

Coupure ou court-circuit dans le circuit du capteur de vitesse arrière droit

523

526

528

Code INF: 523
- Une coupure dans le circuit de signal du capteur de vitesse se produit pendant au moins 0,5 seconde.
Code INF: 526
- La tension d'alimentation électrique du capteur de vitesse est basse pendant au moins 0,5 seconde.
Code INF: 528
- La tension d'alimentation électrique du capteur de vitesse est basse pendant 0,2 seconde, et elle ne revient pas à un niveau normal pendant 60 secondes minimum.

Câble de capteur de contrôle de dérapage droit
Capteur de vitesse arrière droit (ensemble de moyeu d'essieu et de roulement arrière droit)
Faisceau de câbles ou connecteur
ECU de contrôle de dérapage (ensemble de servofrein avec maître-cylindre)

ABS DTC

C1408

Coupure ou court-circuit dans le circuit du capteur de vitesse arrière gauche

533

536

538

Code INF: 533
- Une coupure dans le circuit de signal du capteur de vitesse se produit pendant au moins 0,5 seconde.
Code INF: 536
- La tension d'alimentation électrique du capteur de vitesse est basse pendant au moins 0,5 seconde.
Code INF: 538
- La tension d'alimentation électrique du capteur de vitesse est basse pendant 0,2 seconde, et elle ne revient pas à un niveau normal pendant 60 secondes minimum.

Câble de capteur de contrôle de dérapage gauche
Capteur de vitesse arrière gauche (ensemble de moyeu d'essieu et de roulement arrière gauche)
Faisceau de câbles ou connecteur
ECU de contrôle de dérapage (ensemble de servofrein avec maître-cylindre)

ABS DTC

SCHEMA DE CABLAGE

Se reporter aux DTC C1415 et C1416.

Cliquer ici

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Après le remplacement de l'ECU de contrôle de dérapage (ensemble de servofrein avec maître-cylindre), effectuer l'apprentissage de déport d'électrovanne linéaire, l'apprentissage de l'électrovanne de maintien d'ABS, le calibrage du point zéro du capteur d'embardée et d'accélération et la mémorisation des informations du système après avoir effectué la procédure "Reset Memory".
Cliquer ici
Le démontage du capteur de vitesse arrière de l'ensemble de moyeu d'essieu et de roulement arrière est neutralisé.

PROCEDURE

1.	RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (INTERRUPTION MOMENTANEE)

(a) A l'aide du Techstream, rechercher d'éventuelles interruptions momentanées dans le faisceau de câbles et le connecteur correspondant au DTC.

Cliquer ici

Chassis > ABS/VSC/TRAC > Data List

Affichage du tester	Objet de la mesure	Plage	Condition normale	Note de diagnostic
RR Speed Open	Détection d'une coupure dans le capteur de vitesse arrière droit	Error ou Normal	Error: Interruption momentanée Normal(e): Normal(e)	-
RL Speed Open	Détection d'une coupure dans le capteur de vitesse arrière gauche	Error ou Normal	Error: Interruption momentanée Normal(e): Normal(e)	-

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

RR Speed Open

Détection d'une coupure dans le capteur de vitesse arrière droit

Error ou Normal

Error: Interruption momentanée

Normal(e): Normal(e)

RL Speed Open

Détection d'une coupure dans le capteur de vitesse arrière gauche

Error ou Normal

Error: Interruption momentanée

Normal(e): Normal(e)

Chassis > ABS/VSC/TRAC > Data List

Affichage du tester
RR Speed Open
RL Speed Open

(b) Vérifier la présence d'éventuelles interruptions momentanées dans le faisceau de câbles et les connecteurs.

OK:

Aucune interruption momentanée.

REMARQUE:

Effectuer la vérification ci-dessus avant la dépose du capteur et du connecteur.

INCORRECT

PASSER AU POINT 4

2.	RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (REAR SPEED SENSOR)

(a) Sélectionner la Data List sur le Techstream.

Cliquer ici

Chassis > ABS/VSC/TRAC > Data List

Affichage du tester	Objet de la mesure	Plage	Condition normale	Note de diagnostic
RR Wheel Speed	Capteur de vitesse arrière droit	Min.: 0 km/h (0 mi/h), Max.: 326,4 km/h (203 mi/h)	Véhicule à l'arrêt: 0 km/h (0 mi/h)	Lorsque le véhicule roule à une vitesse constante: Aucune grande variation
RL Wheel Speed	Capteur de vitesse arrière gauche	Min.: 0 km/h (0 mi/h), Max.: 326,4 km/h (203 mi/h)	Véhicule à l'arrêt: 0 km/h (0 mi/h)	Lorsque le véhicule roule à une vitesse constante: Aucune grande variation

Chassis > ABS/VSC/TRAC > Data List

Affichage du tester
RR Wheel Speed
RL Wheel Speed

(b) Vérifier la valeur de sortie du capteur de vitesse.

OK:

La valeur de sortie varie en fonction de la vitesse du véhicule.

INCORRECT

PASSER AU POINT 4

3.	CONFIRMER A NOUVEAU LE DTC

(a) Supprimer les DTC.

Cliquer ici

Chassis > ABS/VSC/TRAC > Clear DTCs

(b) Mettre le contacteur d'alimentation en position OFF.

(d) Effectuer un essai sur route.

(e) Vérifier si le même DTC est émis.

Cliquer ici

Chassis > ABS/VSC/TRAC > Trouble Codes

Résultat:

Résultat	Passer au point
Les DTC C1407 et C1408 ne sont pas émis.	A
Les DTC C1407 et/ou C1408 sont émis.	B

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION

REMPLACER LE SERVOFREIN AVEC ENSEMBLE DE MAITRE-CYLINDRE

4.	VERIFIER LE CABLE DU CAPTEUR DE CONTROLE DE DERAPAGE

(a) Mettre le contacteur d'alimentation en position OFF.

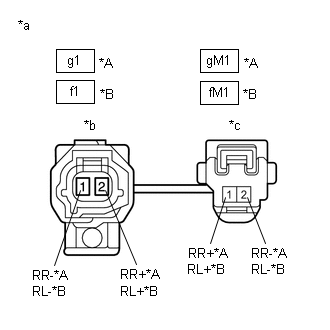

*A	pour RH
*B	pour LH
*a	Vue avant du câble de capteur de contrôle de dérapage arrière
*b	Vue avant du connecteur côté faisceau de câbles (vers le connecteur côté capteur)
*c	Vue avant du connecteur côté faisceau de câbles (vers le connecteur côté véhicule)

(b) S'assurer de l'absence de jeu au niveau du verrouillage et du raccordement des connecteurs.

OK:

Le connecteur est correctement branché.

(c) Déposer le câble de capteur de contrôle de dérapage arrière droit ou le câble de capteur de contrôle de dérapage arrière gauche.

(d) Vérifier le boîtier du connecteur et les bornes pour s'assurer de l'absence de déformation et de corrosion.

OK:

Aucune déformation ni corrosion.

(e) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

pour RH

Branchement du tester	Condition	Condition spécifiée
g1-2 (RR+) - gM1-1 (RR+)	En permanence	En dessous de 1 Ω
g1-2 (RR+) - gM1-2 (RR-)	En permanence	10 kΩ minimum
g1-2 (RR+) ou gM1-1 (RR+) - Masse de carrosserie	En permanence	10 kΩ minimum
g1-1 (RR-) - gM1-2 (RR-)	En permanence	En dessous de 1 Ω
g1-1 (RR-) - gM1-1 (RR+)	En permanence	10 kΩ minimum
g1-1 (RR-) ou gM1-2 (RR-) - Masse de carrosserie	En permanence	10 kΩ minimum

pour LH

Branchement du tester	Condition	Condition spécifiée
f1-2 (RL+) - fM1-1 (RL+)	En permanence	En dessous de 1 Ω
f1-2 (RL+) - fM1-2 (RL-)	En permanence	10 kΩ minimum
f1-2 (RL+) ou fM1-1 (RL+) - Masse de carrosserie	En permanence	10 kΩ minimum
f1-1 (RL-) - fM1-2 (RL-)	En permanence	En dessous de 1 Ω
f1-1 (RL-) - fM1-1 (RL+)	En permanence	10 kΩ minimum
f1-1 (RL-) ou fM1-2 (RL-) - Masse de carrosserie	En permanence	10 kΩ minimum

INCORRECT

REMPLACER LE CABLE DE CAPTEUR DE CONTROLE DE DERAPAGE

5.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE SERVOFREIN AVEC MAITRE-CYLINDRE - CABLE DU CAPTEUR DE CONTROLE DE DERAPAGE)

(a) S'assurer de l'absence de jeu au niveau du verrouillage et du raccordement du connecteur.

OK:

Le connecteur est correctement branché.

(b) Débrancher le connecteur A41 de l'ECU de contrôle de dérapage (ensemble de servofrein avec maître-cylindre).

OK:

Aucune déformation ni corrosion.

(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

pour RH

Branchement du tester	Condition	Condition spécifiée
A41-7 (RR+) - gM1-1 (RR+)	En permanence	En dessous de 1 Ω
A41-7 (RR+) ou gM1-1 (RR+) - Masse de carrosserie	En permanence	10 kΩ minimum
A41-8 (RR-) - gM1-2 (RR-)	En permanence	En dessous de 1 Ω
A41-8 (RR-) ou gM1-2 (RR-) - Masse de carrosserie	En permanence	10 kΩ minimum

pour LH

Branchement du tester	Condition	Condition spécifiée
A41-34 (RL+) - fM1-1 (RL+)	En permanence	En dessous de 1 Ω
A41-34 (RL+) ou fM1-1 (RL+) - Masse de carrosserie	En permanence	10 kΩ minimum
A41-35 (RL-) - fM1-2 (RL-)	En permanence	En dessous de 1 Ω
A41-35 (RL-) ou fM1-2 (RL-) - Masse de carrosserie	En permanence	10 kΩ minimum

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

6.	VERIFIER L'ENSEMBLE DE SERVOFREIN AVEC MAITRE-CYLINDRE (SORTIE DE CAPTEUR)

(a) Rebrancher le connecteur A41 de l'ECU de contrôle de dérapage (ensemble de servofrein avec maître-cylindre).

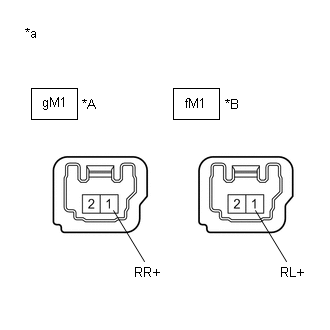

pour RH

pour LH

Vue avant du connecteur côté faisceau de câbles

(vers le câble de capteur de contrôle de dérapage)

(b) Mettre le contacteur d'alimentation en position ON (IG).

Tension standard:

pour RH

Branchement du tester	Condition	Condition spécifiée
gM1-1 (RR+) - Masse de carrosserie	Contacteur d'alimentation en position ON (IG)	8 à 14 V

pour LH

Branchement du tester	Condition	Condition spécifiée
fM1-1 (RL+) - Masse de carrosserie	Contacteur d'alimentation en position ON (IG)	8 à 14 V

REMARQUE:

Vérifier le signal du capteur de vitesse après le remplacement.

Cliquer ici

CONSEIL:

Le capteur de vitesse arrière et le rotor de capteur de vitesse arrière sont incorporés dans l'ensemble de moyeu d'essieu et de roulement arrière.

Si le capteur de vitesse arrière et le rotor de capteur de vitesse arrière doivent être remplacés, remplacer l'ensemble de moyeu d'essieu et de roulement arrière.

REMPLACER L'ENSEMBLE DE MOYEU D'ESSIEU ET DE ROULEMENT ARRIERE

INCORRECT

REMPLACER LE SERVOFREIN AVEC ENSEMBLE DE MAITRE-CYLINDRE
