Manuel de réparation de la Toyota Prius 2018: Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose du sous-ensemble de câble en spirale sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces
Pièce de remplacement ou procédure |
Procédures nécessaires | Effets / Ne fonctionne pas une fois effectué(e) |
Lien |
---|---|---|---|
Dépose/repose du sous-ensemble de câble en spirale avec capteur |
Point mort d'angle de braquage (initialiser le système de sonar de détection de distance intelligent) |
|
|
Débrancher le câble de la borne négative de la batterie auxiliaire |
Mémoriser l'angle mort de braquage | Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
Système de sonar de détection de distance intelligent | |||
Système de guidage au stationnement perfectionné simple | |||
Système de sécurité préventive | |||
Initialiser la serrure de la porte de coffre |
Système de verrouillage centralisé des portes |
|
PROCEDURE
1. DEPOSER L'ENSEMBLE DE VOLANT
Cliquer ici
2. ALIGNER LES ROUES AVANT DANS L'AXE DU VEHICULE
3. VERIFIER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE AVEC CAPTEUR

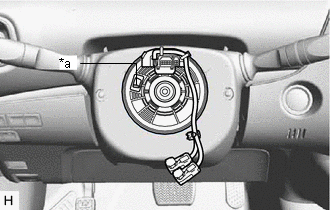

(a) Vérifier le câble plat comme indiqué sur le schéma. Si le câble plat indiqué sur le schéma n'est pas visible, il est possible que le sous-ensemble de câble en spirale avec capteur soit endommagé. Remplacer le sous-ensemble de câble en spirale avec capteur par un élément neuf. |
|
4. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE COLONNE DE DIRECTION
Cliquer ici
5. DEPOSER LE CACHE SUPERIEUR DE COLONNE DE DIRECTION
Cliquer ici
6. DEPOSER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE AVEC CAPTEUR
REMARQUE:
- Ne pas remplacer le sous-ensemble de câble en spirale avec capteur lorsque la batterie auxiliaire est branchée et le contacteur d'alimentation est en position ON (IG).
- Ne pas faire tourner le sous-ensemble de câble en spirale avec capteur sans l'ensemble de volant posé lorsque la batterie auxiliaire est branchée et que le contacteur d'alimentation est en position ON (IG).
- Veiller à ce que l'ensemble de volant de direction soit reposé et dans l'axe du véhicule lors de la vérification du capteur d'angle de braquage.
(a) S'assurer que le contacteur d'alimentation est en position OFF.
(b) S'assurer que le câble est débranché de la borne négative (-) de la batterie auxiliaire.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS.
(c) S'assurer que les roues avant sont alignées dans l'axe du véhicule.
(d) Faire glisser le coulisseau pour relâcher le verrouillage puis débrancher le connecteur d'airbag jaune du sous-ensemble de câble en spirale avec capteur. REMARQUE: Lors du débranchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag. |
|
(e) Débrancher les autres connecteurs du sous-ensemble de câble en spirale avec capteur.
(f) Libérer les 3 griffes pour déposer le sous-ensemble de câble en spirale avec capteur. |
|
7. DEPOSER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE
REMARQUE:
- Déposer le capteur d'angle de braquage du sous-ensemble de câble en spirale uniquement en cas de remplacement du sous-ensemble de câble en spirale ou du capteur d'angle de braquage.
- La dépose de capteur d'angle de braquage du sous-ensemble de câble en spirale sans l'aide de la goupille de verrouillage peut provoquer un mauvais alignement de position centrale du capteur d'angle de braquage. Par conséquent, veiller à utiliser la goupille de verrouillage fournie avec un sous-ensemble de câble en spirale neuf lors de la dépose du capteur d'angle de braquage du sous-ensemble de câble en spirale.
- En cas de remplacement du capteur d'angle de braquage:
Cliquer ici
(a) Poser la goupille de verrouillage sur le capteur d'angle de braquage. REMARQUE:
| |
(b) Libérer les 6 griffes et les 2 goupilles et déposer le sous-ensemble de câble en spirale du capteur d'angle de braquage. REMARQUE: Veiller à ne pas endommager les goupilles de sous-ensemble de câble en spirale ou de guides du capteur d'angle de braquage. |
|
