Manuel de réparation de la Toyota Prius 2018: Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble de radiateur sont indiquées ci-dessous.

Procédure nécessaire après le remplacement/la dépose/la repose des pièces

Pièce remplacée ou procédure effectuée

Procédure nécessaire

Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées

Lien

Ensemble de pare-chocs avant

  • Angle de détection du capteur à ultrasons (avec système d'aide au stationnement intuitif)
  • Enregistrement de l'angle de détection du capteur à ultrasons (avec système d'aide au stationnement intuitif)
  • Système de sonar de détection de distance intelligent
  • Système de guidage au stationnement perfectionné simple

Changer le mode de commande d'obturateur de calandre et/ou procéder à l'initialisation

Système d'obturateur de calandre

PROCEDURE

1. DEPOSER L'ENSEMBLE DE PHARE GAUCHE

Cliquer ici

2. DEPOSER L'ENSEMBLE DE PHARE DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

3. DEPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1

Cliquer ici

4. VIDANGER LE LIQUIDE DE REFROIDISSEMENT DU MOTEUR (pour moteur)

Cliquer ici

5. DEPOSER L'ENSEMBLE DE POMPE A EAU D'INVERSEUR

Cliquer ici

6. DEPOSER L'ENSEMBLE DE VERROUILLAGE DE CAPOT

Cliquer ici

7. DEPOSER L'ENTREE D'EPURATEUR D'AIR N° 2

Cliquer ici

8. DEPOSER LE SOUS-ENSEMBLE DE SUPPORT SUPERIEUR DE RADIATEUR

(a) sans ensemble de haut-parleur d'approche de véhicule:

(1) Débrancher les 2 connecteurs de l'avertisseur sonore.

(b) avec ensemble de haut-parleur d'approche du véhicule:

(1) Débrancher les 2 connecteurs d'avertisseur sonore et le connecteur d'ensemble de haut-parleur de haut-parleurs d'approche de véhicule.

(c) Libérer les 7 attaches pour débrancher le faisceau de câbles du sous-ensemble de support supérieur de radiateur et de l'ensemble de carénage de ventilateur.

(d) Débrancher le connecteur droit de moteur de ventilateur de refroidissement et le connecteur gauche de moteur de ventilateur de refroidissement.

(e) Libérer l'attache pour débrancher l'ensemble de câble de commande de serrure de capot du sous-ensemble de support de radiateur supérieur.

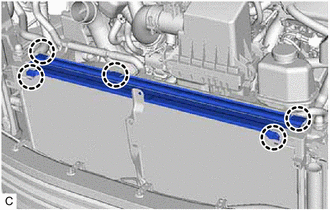

(f) Déposer les 5 boulons et le sous-ensemble de support de radiateur supérieur.

9. DEPOSER LE GUIDE D'AIR DE RADIATEUR N° 2

(a) Libérer les 5 griffes pour déposer le guide d'air de radiateur n° 2 de l'ensemble de radiateur.

10. DEPOSER LE GUIDE D'AIR DE RADIATEUR GAUCHE N° 1

Cliquer ici

11. DEPOSER LE GUIDE D'AIR DE RADIATEUR N° 1 DROIT

Cliquer ici

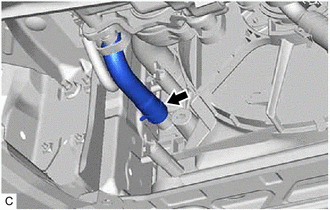

12. DEBRANCHER LA DURITE DE DERIVATION D'EAU N° 1

(a) Faire coulisser l'agrafe et débrancher la durite de dérivation d'eau n° 1.

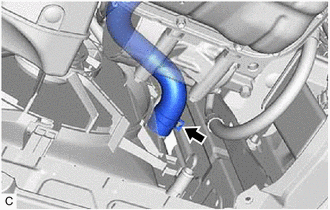

13. DEBRANCHER LA DURITE DE DERIVATION D'EAU N° 2

(a) Libérer les 4 attaches.

(b) Faire coulisser l'agrafe et débrancher la durite de dérivation d'eau n° 2.

14. DEBRANCHER LA DURITE D'ENTREE DE RADIATEUR HYBRIDE

(a) Libérer l'attache pour débrancher la durite d'entrée de radiateur hybride de l'ensemble de carénage de ventilateur.

(b) Faire coulisser l'agrafe et débrancher la durite d'entrée de radiateur hybride.

15. DEBRANCHER LA DURITE D'ENTREE DE REFROIDISSEMENT D'INVERSEUR N° 1

(a) Libérer les 3 attaches pour débrancher le faisceau de câbles de l'ensemble de carénage de ventilateur.

(b) Faire coulisser l'agrafe et débrancher la durite d'entrée de liquide de refroidissement d'inverseur n° 1.

16. DEBRANCHER LA DURITE DE RADIATEUR N° 2

(a) Faire coulisser l'agrafe et débrancher la durite de radiateur n° 2.

17. DEBRANCHER LA DURITE DE RADIATEUR N° 1

(a) Faire coulisser l'agrafe et débrancher la durite de radiateur n° 1.

18. DEBRANCHER LA DURITE DE SORTIE DE LIQUIDE DE REFROIDISSEMENT D'INVERSEUR N° 1

(a) Faire coulisser l'agrafe et débrancher la durite de sortie de liquide de refroidissement d'inverseur n° 1.

19. DEPOSER L'ENSEMBLE DE RESERVOIR D'INVERSEUR

(a) Libérer l'attache pour débrancher la durite d'entrée de pompe à eau hybride de l'ensemble de carénage de ventilateur.

(b) Libérer les 2 griffes pour déposer l'ensemble de réservoir d'inverseur de l'ensemble de carénage de ventilateur.

20. DEPOSER L'ENSEMBLE DE RADIATEUR

(a) Libérer les 2 griffes.

(b) Dégager les 2 guides pour détacher l'ensemble de condenseur de refroidisseur de l'ensemble de radiateur.

REMARQUE:

S'assurer de ne pas endommager l'ensemble de condenseur de refroidisseur lors de la dépose de l'ensemble de radiateur.

(c) Déposer l'ensemble de radiateur avec l'ensemble de carénage de ventilateur de la caisse de véhicule.

REMARQUE:

Ne pas exercer de force excessive sur l'ensemble de condenseur de refroidisseur ou sur le tuyau lors de la dépose de l'ensemble de radiateur avec l'ensemble de carénage de ventilateur.

(d) Libérer les 2 griffes.

(e) Libérer les 2 guides pour déposer l'ensemble de carénage de ventilateur de l'ensemble de radiateur.

REMARQUE:

Veiller à ne pas endommager l'ensemble de radiateur lors de la dépose de l'ensemble de carénage de ventilateur.

21. DEPOSER LE COUSSINET DE SUPPORT DE RADIATEUR

(a) Déposer les 2 coussinets de support de radiateur de l'ensemble de radiateur.

22. DEPOSER L'OEILLET DE SUPPORT DE RADIATEUR

(a) Déposer les 2 oeillets de support de radiateur de l'ensemble de radiateur.
