Manuel de réparation de la Toyota Prius 2018: Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées après le remplacement des pièces lors de la dépose/repose de la caméra de reconnaissance de zone avant sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces
Pièce de rechange ou procédure effectuée |
Procédure nécessaire |
Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
Caméra de reconnaissance de la zone avant |
Régler la caméra de reconnaissance de marche avant |
|
|
REMARQUE:
- Lors du remplacement de la caméra de reconnaissance de la zone avant, la remplacer par un élément neuf.
- Ne pas toucher la lentille de la caméra ou la vitre de pare-brise avant à l'avant de la caméra.
- Si la caméra de reconnaissance de marche avant a subi un choc ou une chute, la remplacer par un élément neuf.
- Lors du remplacement de la vitre de pare-brise sur un véhicule équipé d'une caméra de reconnaissance de la zone avant, veiller à utiliser une pièce d'origine Toyota. Si une pièce qui n'est pas d'origine Toyota est utilisée, la caméra de reconnaissance de la zone avant risque de ne pas pouvoir être posée en raison d'un support qui manque. En outre, le système de régulateur de vitesse dynamique à radar, le système d'avertissement de sortie de bande de circulation, le système de sécurité préventive, le système de caméra de reconnaissance de zone avant ou le système de feux de route automatique risque de ne pas fonctionner correctement en raison d'une différence de transmission ou de bordure de céramique noire.
PROCEDURE
1. DEPOSER LE CACHE N° 2 DE RECONNAISSANCE DE MARCHE AVANT
(a) Tirer le cache de reconnaissance de zone avant n° 2 dans le sens indiqué par la flèche (1) sur le schéma pour libérer les 2 griffes.
![](/images/books/1998/E336326C01.png)
![]() |
Déposer dans ce sens (1) |
![]() |
Déposer dans ce sens (2) |
REMARQUE:
Si ces griffes sont libérées séparément, elles risquent de casser. Introduire un outil de dépose des moulures entre elles et tirer vers le bas afin de libérer les griffes simultanément.
(b) Tirer le cache de reconnaissance de zone avant n° 2 dans le sens indiqué par la flèche (2) sur le schéma pour libérer les 2 guides et déposer le cache de reconnaissance de zone avant n° 2.
2. DEPOSER LE CACHE N° 1 DE RECONNAISSANCE DE MARCHE AVANT
(a) Libérer les 2 agrafes et les 2 guides pour déposer le cache de reconnaissance de marche avant n° 1 comme indiqué sur le schéma.
![](/images/books/1998/E336358C01.png)
![]() |
Déposer dans ce sens |
REMARQUE:
Pour éviter d'endommager les guides, toujours faire coulisser le cache de reconnaissance de marche avant n° 1 parallèlement à la vitre de pare-brise.

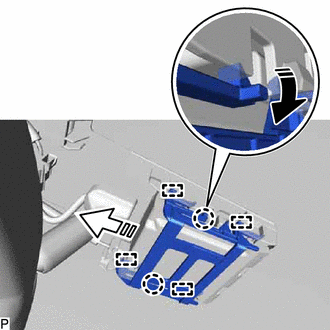

3. DEPOSER LE VERROU DE RECONNAISSANCE DE MARCHE AVANT
(a) Libérer les 2 griffes dans le sens indiqué par la flèche (1) sur le schéma.
![](/images/books/1998/E336329C01.png)
![]() |
Déposer dans ce sens (1) |
![]() |
Déposer dans ce sens (2) |
(b) Libérer les 4 guides dans le sens indiqué par la flèche (2) sur le schéma pour déposer le verrou de reconnaissance de marche avant.
4. DEPOSER LA CAMERA DE RECONNAISSANCE DE LA ZONE AVANT
(a) Débrancher le connecteur.
![](/images/books/1998/E336332C01.png)
![]() |
Déposer dans ce sens |
(b) Libérer les 4 guides et déposer la caméra de reconnaissance de marche avant comme indiqué sur le schéma.
REMARQUE:
- Ne pas forcer en tirant le faisceau lors du débranchement du connecteur.
- Si le support de caméra de reconnaissance de marche avant est endommagé ou déformé, le remplacer en même temps que la vitre de pare-brise.
- Si la caméra de reconnaissance de marche avant a subi un choc ou une chute, la remplacer par un élément neuf.
- Ne pas appliquer de force excessive.
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*1 CAMERA DE RECONNAISSANCE DE MARCHE AVANT
*2 VERROU DE RECONNAISSANCE DE MARCHE AVANT
*3 CACHE DE RECONNAISSANCE DE MARCHE AVANT N° 1 ...
Repose
REPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Lors du remplacement de la caméra de reconnaissance de la zone avant, la remplacer par un élément neuf.
Ne pas toucher la ...
