DESCRIPTION

Ce DTC est enregistré lorsque le DCM (émetteur-récepteur télématique) détecte une coupure ou un court-circuit dans le témoin rouge du contacteur (SOS) manuel.

Le témoin rouge du contacteur (SOS) manuel s'allume pendant 2 secondes et s'éteint lorsque le contacteur d'alimentation est mis en position ON (IG). Si un dysfonctionnement est détecté dans le système de branchement de sécurité, l'indicateur rouge du contacteur (SOS) manuel s'allume.

Cependant, le témoin rouge du contacteur (SOS) manuel peut ne pas s'allumer lorsque ce DTC est émis.

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

B1570

Dysfonctionnement du témoin rouge du contacteur (SOS) manuel

Le courant du témoin rouge du contacteur (SOS) manuel atteint les critères de dysfonctionnement pendant 10 secondes lorsque le contacteur d'alimentation est en position ON (IG).

  • Ensemble d'éclairage de lecture
  • Faisceau de câbles ou connecteur
  • DCM (émetteur-récepteur télématique)

SCHEMA DE CABLAGE

avec toit ouvrant sans toit ouvrant

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

Il se peut que l'indicateur rouge du contacteur (SOS) manuel ne fonctionne pas pour indiquer qu'un autre DTC a été émis, c'est pourquoi, le guidage vocal est émis.

PROCEDURE

1.

CONFIRMER LE MODELE

(a) Sélectionner le modèle à vérifier.

Résultat:

Résultat

Passer au point

avec toit ouvrant

A

sans toit ouvrant

B

B

PASSER AU POINT 13

A

2.

VERIFIER DTC

(a) Mettre le contacteur d'alimentation en position OFF.

(b) Brancher le Techstream sur le DLC3.

(c) Mettre le contacteur d'alimentation en position ON (IG) et attendre 10 secondes.

(d) Allumer le Techstream.

(e) Effectuer la procédure "Health Check" et vérifier les DTC en cours.

Cliquer ici

Résultat:

Résultat

Passer au point

Les DTC B1570 B1571 et B15C5 sont émis

A

Le DTC B1570 est émis

(Les DTC B1571 et B15C5 ne sont pas émis)

B

B

PASSER AU POINT 7

A

3.

VERIFIER L'ENSEMBLE D'ECLAIRAGE DE LECTURE (TEMOIN ROUGE)

(a) Débrancher le connecteur O4 de l'ensemble d'éclairage de lecture.

*a

Pièce constitutive sans faisceau de câbles branché

(ensemble d'éclairage de lecture)

(b) Brancher 2 piles sèches (1,5 V chacune) en série.

(c) Brancher le câble positif (+) de la batterie à la borne 9 (IND1) et le câble négatif (-) sur la borne 12 (GND3) du connecteur de l'ensemble d'éclairage de lecture.

(d) Vérifier si l'éclairage du témoin rouge du contacteur (SOS) manuel s'allume.

OK:

Le témoin rouge s'allume.

INCORRECT

REMPLACER L'ENSEMBLE D'ECLAIRAGE DE LECTURE

OK

4.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) - ENSEMBLE D'ECLAIRAGE DE LECTURE)

(a) Débrancher le connecteur F36 du DCM (émetteur-récepteur télématique).

(b) Débrancher le connecteur O4 de l'ensemble d'éclairage de lecture.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

F36-26 (SIG-) - O4-12 (GND3)

En permanence

En dessous de 1 Ω

F36-26 (SIG-) ou O4-12 (GND3) - Masse de carrosserie

En permanence

10 kΩ minimum

F36-11 (IND1) - O4-9 (IND1)

En permanence

En dessous de 1 Ω

F36-11 (IND1) ou O4-9 (IND1) - Masse de carrosserie

En permanence

10 kΩ minimum

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

5.

REMPLACER LE DCM (EMETTEUR-RECEPTEUR TELEMATIQUE)

(a) Remplacer le DCM (émetteur-récepteur télématique).

Cliquer ici

REMARQUE:

SUIVANT

6.

EFFECTUER LA PRL UPDATE

(a) Effectuer la "PRL UPDATE".

Cliquer ici

SUIVANT

PROCEDER A L'ACTIVATION DU DCM

7.

VERIFIER L'ENSEMBLE D'ECLAIRAGE DE LECTURE (CONDITION D'INDICATEUR ROUGE DE CONTACTEUR MANUEL (SOS))

(a) Confirmer l'état de l'indicateur rouge, une fois que le contacteur d'alimentation est mis en position ON (IG).

Cliquer ici

Résultat:

Résultat

Passer au point

Le témoin rouge reste éteint

A

Le témoin rouge reste allumé

B

B

PASSER AU POINT 11

A

8.

VERIFIER L'ENSEMBLE D'ECLAIRAGE DE LECTURE (TENSION D'ENTREE DU TEMOIN ROUGE)

(a) Déposer l'ensemble d'éclairage de lecture, mais ne pas débrancher les connecteurs.

Cliquer ici

*a

Pièce constitutive avec faisceau de câbles branché

(ensemble d'éclairage de lecture)

(b) Brancher le câble positif d'un voltmètre sur la borne O4-9 (IND1) et le câble négatif sur la borne O4-12 (GND3).

(c) Mesurer la tension.

Standard:

1,0 à 8,5 V pendant 2 secondes après avoir mis le contacteur d'alimentation en position ON (IG).

0 V lorsque le contacteur d'alimentation est en position OFF.

OK

REMPLACER L'ENSEMBLE D'ECLAIRAGE DE LECTURE

INCORRECT

9.

VERIFIER LE DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) (TENSION DE SORTIE DU TEMOIN ROUGE)

(a) Déposer le DCM (émetteur-récepteur télématique), mais ne pas débrancher les connecteurs.

Cliquer ici

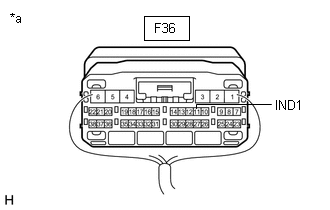

*a

Pièce constitutive avec faisceau de câbles branché

(DCM (émetteur-récepteur télématique))

(b) Brancher le câble positif d'un voltmètre sur la borne F36-11 (IND1) et le câble négatif sur la masse de carrosserie.

(c) Mesurer la tension.

Standard:

1,0 à 8,5 V pendant 2 secondes après avoir mis le contacteur d'alimentation en position ON (IG).

0 V lorsque le contacteur d'alimentation est en position OFF.

OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

INCORRECT

10.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) - MASSE DE CARROSSERIE)

(a) Déposer le DCM (émetteur-récepteur télématique), mais ne pas débrancher les connecteurs.

Cliquer ici

*a

Pièce constitutive avec faisceau de câbles branché

(DCM (émetteur-récepteur télématique))

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

F36-11 (IND1) - Masse de carrosserie

En permanence

10 kΩ minimum

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

11.

REMPLACER LE DCM (EMETTEUR-RECEPTEUR TELEMATIQUE)

(a) Remplacer le DCM (émetteur-récepteur télématique).

Cliquer ici

REMARQUE:

SUIVANT

12.

EFFECTUER LA PRL UPDATE

(a) Effectuer la "PRL UPDATE".

Cliquer ici

SUIVANT

PROCEDER A L'ACTIVATION DU DCM

13.

VERIFIER DTC

(a) Mettre le contacteur d'alimentation en position OFF.

(b) Brancher le Techstream sur le DLC3.

(c) Mettre le contacteur d'alimentation en position ON (IG) et attendre 10 secondes.

(d) Allumer le Techstream.

(e) Effectuer la procédure "Health Check" et vérifier les DTC en cours.

Cliquer ici

Résultat:

Résultat

Passer au point

Les DTC B1570 B1571 et B15C5 sont émis

A

Le DTC B1570 est émis

(Les DTC B1571 et B15C5 ne sont pas émis)

B

B

PASSER AU POINT 18

A

14.

VERIFIER L'ENSEMBLE D'ECLAIRAGE DE LECTURE (TEMOIN ROUGE)

(a) Débrancher le connecteur O6 de l'ensemble d'éclairage de lecture.

*a

Pièce constitutive sans faisceau de câbles branché

(ensemble d'éclairage de lecture)

(b) Brancher 2 piles sèches (1,5 V chacune) en série.

(c) Brancher le câble positif (+) de la batterie à la borne 10 (IND1) et le câble négatif (-) sur la borne 8 (GND3) du connecteur de l'ensemble d'éclairage de lecture.

(d) Vérifier si l'éclairage du témoin rouge du contacteur (SOS) manuel s'allume.

OK:

Le témoin rouge s'allume.

INCORRECT

REMPLACER L'ENSEMBLE D'ECLAIRAGE DE LECTURE

OK

15.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) - ENSEMBLE D'ECLAIRAGE DE LECTURE)

(a) Débrancher le connecteur F36 du DCM (émetteur-récepteur télématique).

(b) Débrancher le connecteur O6 de l'ensemble d'éclairage de lecture.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

F36-26 (SIG-) - O6-8 (GND3)

En permanence

En dessous de 1 Ω

F36-26 (SIG-) ou O6-8 (GND3) - Masse de carrosserie

En permanence

10 kΩ minimum

F36-11 (IND1) - O6-10 (IND1)

En permanence

En dessous de 1 Ω

F36-11 (IND1) ou O6-10 (IND1) - Masse de carrosserie

En permanence

10 kΩ minimum

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

16.

REMPLACER LE DCM (EMETTEUR-RECEPTEUR TELEMATIQUE)

(a) Remplacer le DCM (émetteur-récepteur télématique).

Cliquer ici

REMARQUE:

SUIVANT

17.

EFFECTUER LA PRL UPDATE

(a) Effectuer la "PRL UPDATE".

Cliquer ici

SUIVANT

PROCEDER A L'ACTIVATION DU DCM

18.

VERIFIER L'ENSEMBLE D'ECLAIRAGE DE LECTURE (CONDITION D'INDICATEUR ROUGE DE CONTACTEUR MANUEL (SOS))

(a) Confirmer l'état de l'indicateur rouge, une fois que le contacteur d'alimentation est mis en position ON (IG).

Cliquer ici

Résultat:

Résultat

Passer au point

Le témoin rouge reste éteint

A

Le témoin rouge reste allumé

B

B

PASSER AU POINT 22

A

19.

VERIFIER L'ENSEMBLE D'ECLAIRAGE DE LECTURE (TENSION D'ENTREE DU TEMOIN ROUGE)

(a) Déposer l'ensemble d'éclairage de lecture, mais ne pas débrancher les connecteurs.

Cliquer ici

*a

Pièce constitutive avec faisceau de câbles branché

(ensemble d'éclairage de lecture)

(b) Brancher le câble positif d'un voltmètre sur la borne O6-10 (IND1) et le câble négatif sur la borne O6-8 (GND3).

(c) Mesurer la tension.

Standard:

1,0 à 8,5 V pendant 2 secondes après avoir mis le contacteur d'alimentation en position ON (IG).

0 V lorsque le contacteur d'alimentation est en position OFF.

OK

REMPLACER L'ENSEMBLE D'ECLAIRAGE DE LECTURE

INCORRECT

20.

VERIFIER LE DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) (TENSION DE SORTIE DU TEMOIN ROUGE)

(a) Déposer le DCM (émetteur-récepteur télématique), mais ne pas débrancher les connecteurs.

Cliquer ici

*a

Pièce constitutive avec faisceau de câbles branché

(DCM (émetteur-récepteur télématique))

(b) Brancher le câble positif d'un voltmètre sur la borne F36-11 (IND1) et le câble négatif sur la masse de carrosserie.

(c) Mesurer la tension.

Standard:

1,0 à 8,5 V pendant 2 secondes après avoir mis le contacteur d'alimentation en position ON (IG).

0 V lorsque le contacteur d'alimentation est en position OFF.

OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

INCORRECT

21.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) - MASSE DE CARROSSERIE)

(a) Déposer le DCM (émetteur-récepteur télématique), mais ne pas débrancher les connecteurs.

Cliquer ici

*a

Pièce constitutive avec faisceau de câbles branché

(DCM (émetteur-récepteur télématique))

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

F36-11 (IND1) - Masse de carrosserie

En permanence

10 kΩ minimum

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

22.

REMPLACER LE DCM (EMETTEUR-RECEPTEUR TELEMATIQUE)

(a) Remplacer le DCM (émetteur-récepteur télématique).

Cliquer ici

REMARQUE:

SUIVANT

23.

EFFECTUER LA PRL UPDATE

(a) Effectuer la "PRL UPDATE".

Cliquer ici

SUIVANT

PROCEDER A L'ACTIVATION DU DCM
