Manuel de réparation de la Toyota Prius 2018: Echec de la comparaison de signal du capteur de température du liquide de refroidissement de radiateur (P00B162)
DESCRIPTION
Ce moteur utilise un capteur de température du liquide de refroidissement du moteur n° 2 et un capteur de température d'air d'admission afin de détecter la température en rapport avec le fonctionnement du moteur. Une thermistance, dont la valeur ohmique varie en fonction de la température, est intégrée à chaque capteur. Lorsque la température baisse, la résistance de la thermistance augmente. La résistance diminue lorsque la température est élevée. Ces variations de résistance sont transmises à l'ECM sous forme de variations de tension.
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé | MIL |
Mémoire | Remarque |
---|---|---|---|---|---|---|
P00B162 | Echec de la comparaison de signal du capteur de température du liquide de refroidissement de radiateur |
Toutes les conditions suivantes sont remplies (logique de détection à 2 cycle(s)):
|
| S'active |
DTC enregistré |
|
DESCRIPTION DU CONTROLE

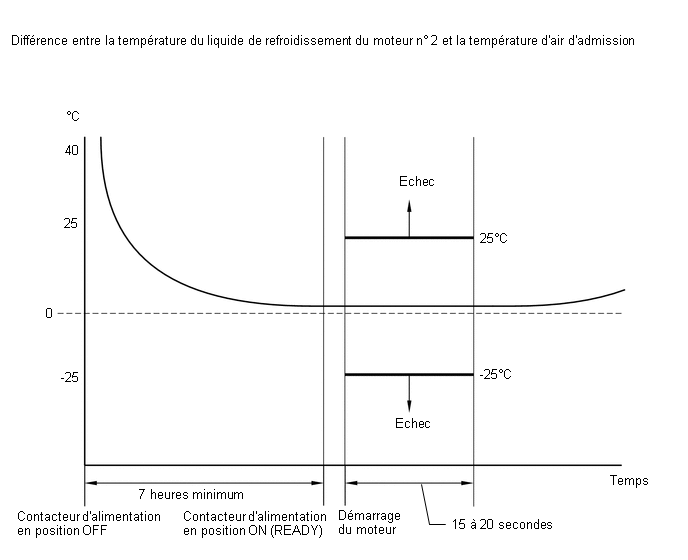

L'ECM surveille la différence entre la température du liquide de refroidissement du moteur n° 2 et la température d'air d'admission quand le moteur est démarré à froid pour détecter précisément les conditions de température du moteur. Le contrôle commence lorsque le moteur est démarré après que 7 heures minimum se sont écoulées depuis que le contacteur d'alimentation a été mis en position OFF lors du cycle précédent. Si la différence entre la température du liquide de refroidissement du moteur et la température d'air d'admission lors d'un démarrage à froid dépasse 25°C (45°F), l'ECM interprète cela comme un dysfonctionnement dans le circuit du capteur de température du liquide de refroidissement du moteur n° 2 ou le circuit du capteur de température d'air d'admission, allume le MIL et émet le DTC.
PROCEDURE DE CONTROLE
DTC correspondants | P00B2: Rationalité de capteur de température du liquide de refroidissement du moteur n° 2 |
Capteurs/Pièces constitutives (principaux) requis |
Capteur de température du liquide de refroidissement du moteur n° 2 Capteur de température d'air d'admission (sous-ensemble de débitmètre d'air massique) |
Capteurs/Pièces constitutives (correspondants) requis |
- |
Fréquence de fonctionnement |
Une fois par cycle de conduite |
Durée | 15 secondes |
Fonctionnement MIL | 2 cycle(s) de conduite |
Séquence de fonctionnement | Néant |
CONDITIONS TYPIQUES D'ACTIVATION
Le contrôle se fait en cas d'absence d'enregistrement des DTC suivants |
Néant |
Toutes les conditions suivantes sont remplies |
- |
Période de non-fonctionnement |
7 heures minimum |
Tension de la batterie auxiliaire |
10,5 V minimum |
Temps écoulé après le démarrage du moteur |
En dessous de 20 secondes |
Température d'air d'admission au niveau du système hybride prêt à fonctionner |
-10°C (14°F) minimum |
Dysfonctionnement du circuit du capteur de température d'air d'admission (P0112, P0113) |
Aucune détection |
Dysfonctionnement de circuit de capteur de température du liquide de refroidissement du moteur n° 2 (P00B3, P00B4) |
Aucune détection |
Dysfonctionnement de la minuterie de non-fonctionnement (P2610) |
Aucune détection |
SEUILS DE DYSFONCTIONNEMENT TYPIQUES
Variation de la température du liquide de refroidissement du moteur n° 2 et de la température d'air d'admission |
En dessous de -25°C (-45°F) ou au-dessus de 25°C (45°F) |

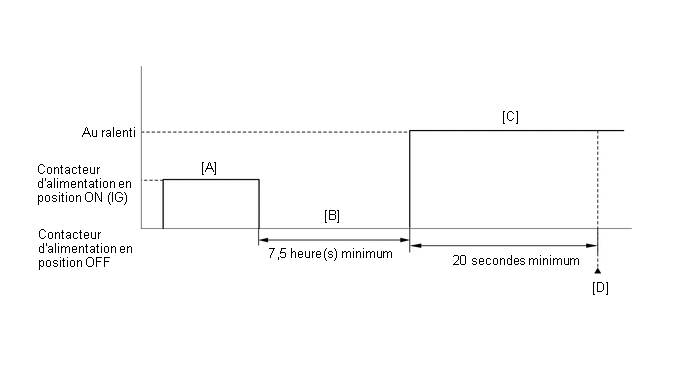

PERIODE TEST DE CONFIRMATION
- Brancher le Techstream sur le DLC3.
- Mettre le contacteur d'alimentation en position ON (IG) [A].
- Allumer le Techstream.
- Effacer les DTC (même si aucun DTC n'est enregistré, effectuer la suppression des DTC).
- Mettre le contacteur d'alimentation en position OFF.
- Avec le moteur à l'arrêt, laisser le véhicule au repos pendant 7,5 heures minimum [B].
- Mettre le contacteur d'alimentation en position ON (IG).
- Allumer le Techstream.
- Mettre le moteur en mode de vérification (mode d'entretien).
Cliquer ici
- Faire démarrer le moteur et attendre 20 secondes minimum [C].
- Sélectionner les menus suivants: Powertrain / Engine / Trouble Codes [D].
- Relever les DTC en attente.
CONSEIL:
- Si un DTC en attente est émis, le système présente un dysfonctionnement.
- Si aucun DTC en attente n'est émis, effectuer la procédure suivante.
- Sélectionner les menus suivants: Powertrain / Engine / Utility / All Readiness.
- Introduire le DTC: P00B162.
- Vérifier le résultat de l'estimation de DTC.
Affichage du Techstream
Description
NORMAL
- Estimation de DTC terminée
- Système normal
ABNORMAL
- Estimation de DTC terminée
- Système anormal
INCOMPLETE
- Estimation de DTC non terminée
- Effectuer la période test après avoir confirmé les conditions d'activation de DTC
N/A
- Impossibilité d'effectuer l'estimation de DTC
- Le nombre de DTC qui ne satisfont pas aux conditions préalables de DTC a atteint la limite de mémoire de l'ECU
CONSEIL:
- Si le résultat de l'estimation est NORMAL, le système est normal.
- Si le résultat de l'estimation est ABNORMAL, le système présente un dysfonctionnement.
- Si le résultat de l'estimation est INCOMPLETE ou N/A, exécuter à nouveau les étapes [B] à [D].
- Si aucun DTC en attente n'est émis, effectuer une conduite cyclique universelle et rechercher des DTC permanents.
Cliquer ici
CONSEIL:
- Si aucun DTC permanent n'est émis, le système présente un dysfonctionnement.
- Si aucun DTC permanent n'est émis, le système est normal.
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Relever les données d'arrêt sur image à l'aide du Techstream. L'ECM enregistre les informations relatives aux conditions de conduite et au véhicule sous forme de données d'arrêt sur image au moment où un DTC est enregistré. Lors de la recherche de pannes, les données d'arrêt sur image peuvent permettre de déterminer si le véhicule roulait ou non, si le moteur était ou non monté en température, si le rapport air/carburant était pauvre ou riche et elles peuvent permettre de déterminer diverses autres données au moment de l'apparition du dysfonctionnement.
PROCEDURE
1. |
VERIFIER SI D'AUTRES DTC SONT EMIS (EN PLUS DU DTC P00B162) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'alimentation en position ON (IG).
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Powertrain / Engine / Trouble Codes.
(e) Relever les DTC.
Powertrain > Engine > Trouble CodesRésultat:
Résultat | Passer au point |
---|---|
Le DTC P00B162 est émis |
A |
Les DTC P011B62 et P00B162 sont émis |
B |
Les DTC P00B162 et d'autres DTC sont émis |
C |
CONSEIL:
- Si des DTC autres que P00B162 sont émis, commencer par la recherche de pannes pour ces autres DTC.
- Effectuer la procédure "Vérification après réparation" après avoir remplacé le sous-ensemble de débitmètre d'air massique.
Cliquer ici
B |
REMPLACER LE SOUS-ENSEMBLE DE DEBITMETRE D'AIR MASSIQUE |
C |
PASSER AU TABLEAU DES DTC |
|
2. |
VERIFIER LE CAPTEUR DE TEMPERATURE DU LIQUIDE DE REFROIDISSEMENT DU MOTEUR N° 2 |
(a) Vérifier le capteur de température du liquide de refroidissement du moteur n° 2.
Cliquer ici
OK |
REMPLACER L'ECM |
INCORRECT |
REMPLACER LE CAPTEUR DE TEMPERATURE DU LIQUIDE DE REFROIDISSEMENT DU MOTEUR N° 2 |
